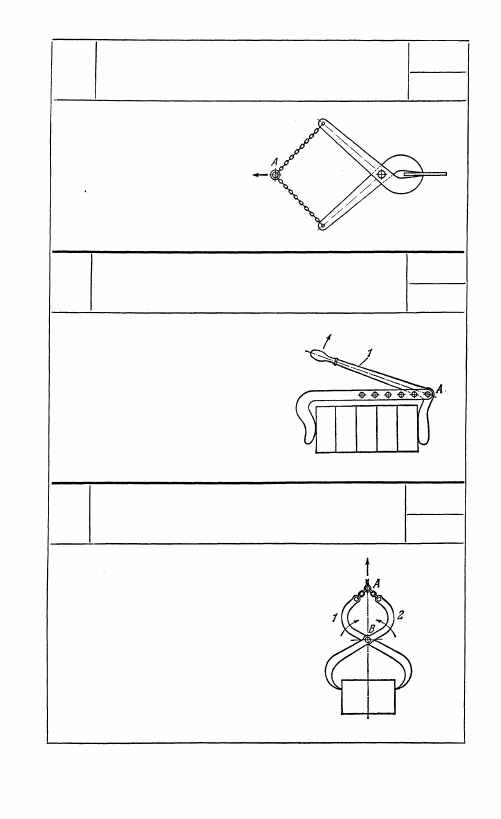

157

РЫЧАЖНЫЕ ЗАХВАТЫВАЮЩИЕ ЩИПЦЫ

ПР

33

Захват полосы или листа

происходит при движении

шарнира А в направлении,

указанном стрелкой.

158

РЫЧАЖНЫЙ ЗАХВАТ ДЛЯ БРИКЕТОВ

ПР

33

Захват брикетов осуществляется по-

воротом рычага 1 вокруг оси А

в направлении стрелки. В зависи-

мости от размеров и числа брикетов

расстояние между щеками захвата

можно изменять.

159

РЫЧАЖНЫЙ ЗАХВАТ

ПР

33

Захват поднимаемого груза проис-

ходит при движении вверх шарни-

ра A, рычаги 1 и 2 поворачиваются

вокруг оси В в направлениях, ука-

занных стрелками.

95

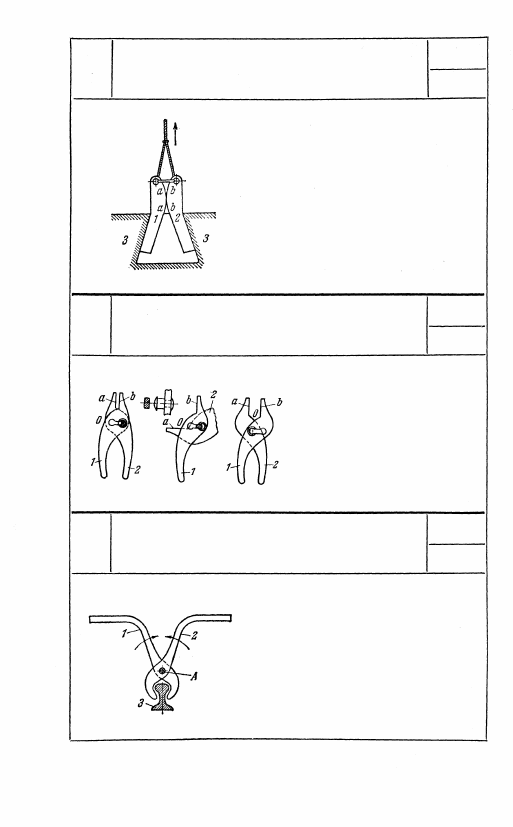

160

РЫЧАЖНЫЙ ЗАХВАТ

ПР

33

Захват объекта 3 производится ры-

чагами 1 и 2 с профилированными

участками а — а и b — b. Профили

участков зависят от формы захва-

тываемого объекта.

161

РЫЧАЖНЫЕ ПЛОСКОГУБЦЫ

С ПЕРЕМЕННОЙ ТОЧКОЙ ВРАЩЕНИЯ

ПР

33

При вращении звеньев 1 и 2

вокруг точки О происходит

захват объекта плоскостями а

и b.

162

РЫЧАЖНЫЕ ЩИПЦЫ

ДЛЯ ПЕРЕНОСА РЕЛЬСОВ

ПР

33

Зажим рельса 3 производится поворо-

том рычагов 1 и 2 вокруг оси А в на-

правлениях, указанных стрелками.

96

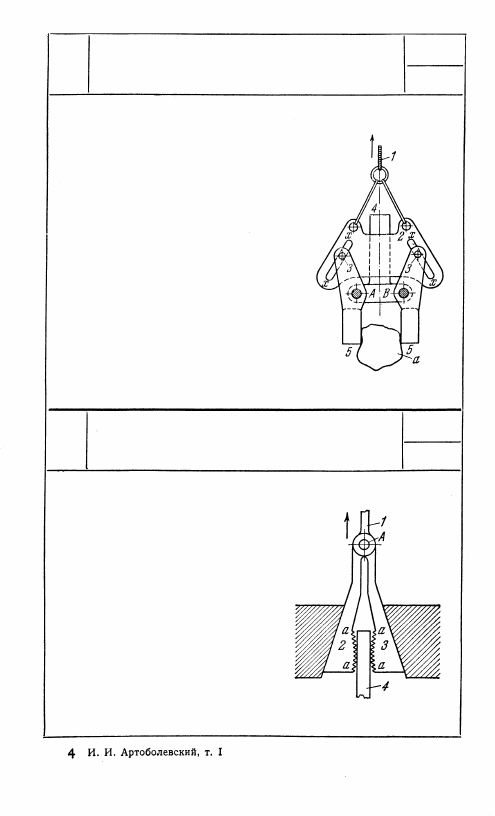

163

КУЛИСНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЗАХВАТА С НАПРАВЛЯЮЩИМИ

ПР

33

При перемещении троса 1 звено 2,

снабженное прорезями х — х, пере-

мещается вдоль звена 4; при этом

пальцы 3 рычагов 5 скользят в проре-

зях х — х, и рычаги 5 вращаются

вокруг осей А и В и своими концами

производят захват объекта а.

164

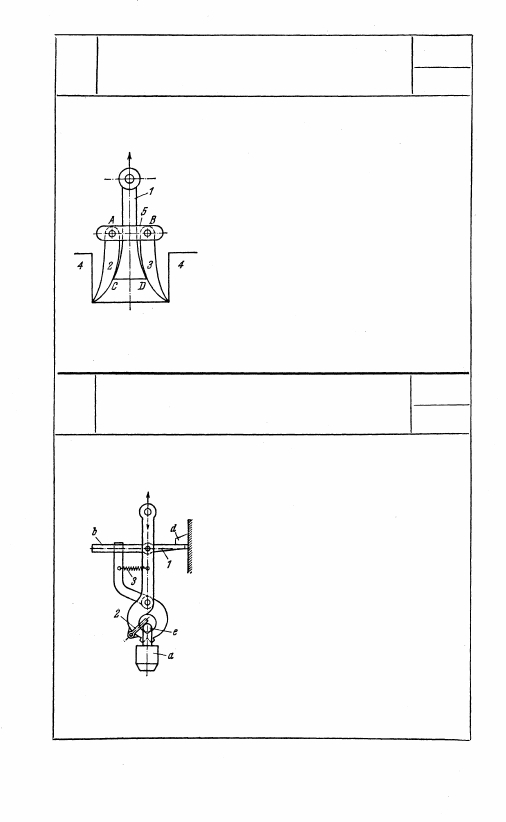

РЫЧАЖНО-КЛИНОВОЙ ЗАХВАТ

ПР

33

Звенья 2 и 3, вращающиеся вокруг

оси A, имеют форму клиньев с риф-

леными поверхностями а — а. При

перемещении звена 1 в направле-

нии, указанном стрелкой, звенья

2 и 3 захватывают объект 4.

97

165

РЫЧАЖНО-КЛИНОВОЙ ЗАХВАТ

ПР

33

Звенья 2 и 3 вращаются вокруг осей А

и В звена 5. Точки С и D клина 1

скользят по профилированным поверх-

ностям звеньев 2 и 3. При перемеще-

нии клина 1 в направлении стрелки

звенья 2 и 3 заклиниваются в захваты-

ваемом объекте 4.

166

РЫЧАЖНЫЕ КЛЕЩИ

ПР

33

При поднятии бабы а вверх защелка 1

упирается в ограничитель d и конец

ее b поднимается, размыкая клещи;

при этом баба а падает. Вслед за паде-

нием бабы падает защелка 2 и стано-

вится враспор между губками клещей.

При опускании клещей для захвата

серьги е бабы а защелка 2 поднимается

серьгой и благодаря пружине 3 губки

клещей смыкаются. Конец b защелки 1

опускается и замыкает клещи.

98
