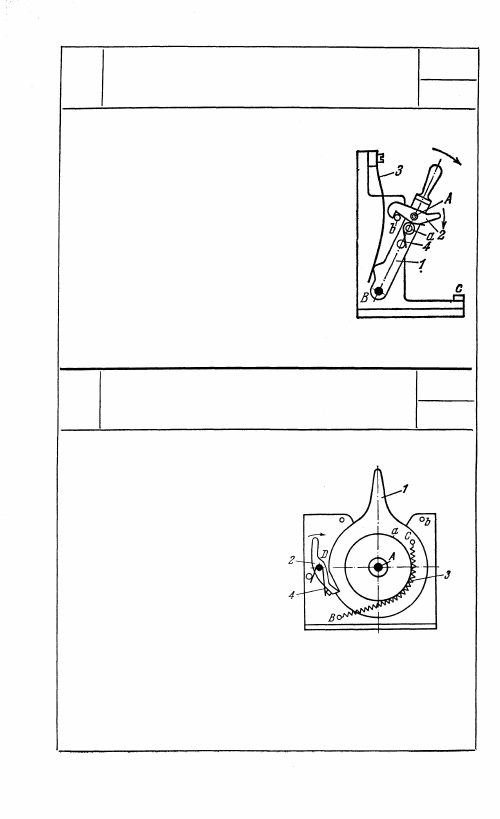

Рычаг 1, вращающийся вокруг неподвижной

оси В, подпружинивается пластинчатой пру-

жиной 3. Собачка 2 вращается вокруг оси А

рычага 1 и подпружинивается пластинчатой

пружиной 4, охватывающей палец а рычага 1.

В момент закрытия рычаг 1 находится в по-

ложении, указанном на чертеже. Если осво-

бодить собачку 2, то рычаг 1 под действием

пружины 3 возвращается в исходное положе-

ние, определяемое упором с. Пружина 4

поворачивает собачку 2 вокруг оси А до

захвата этой собачкой пальца b.

С рычагом 1, вращающимся во-

круг неподвижной оси А, жестко

связан барабан а, охватываемый

пружиной 3, конец С которой

укреплен на рычаге 1, а конец

В — на стойке. При повороте

рычага 1 против часовой стрелки

он под действием пружины 3 воз-

вращается в исходное положе-

ние и стопорится собачкой 2,

вращающейся вокруг оси D. При

повороте собачки 2 в направле-

нии стрелки она выводится из зацепления с рычагом 1 и послед-

ний под действием пружины 3 поворачивается вокруг оси А до

соприкосновения с упором b. Пластинчатая пружина 4 прижи-

мает собачку 2 к рычагу 1.

87

142

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

Р

141

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

Р

143

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

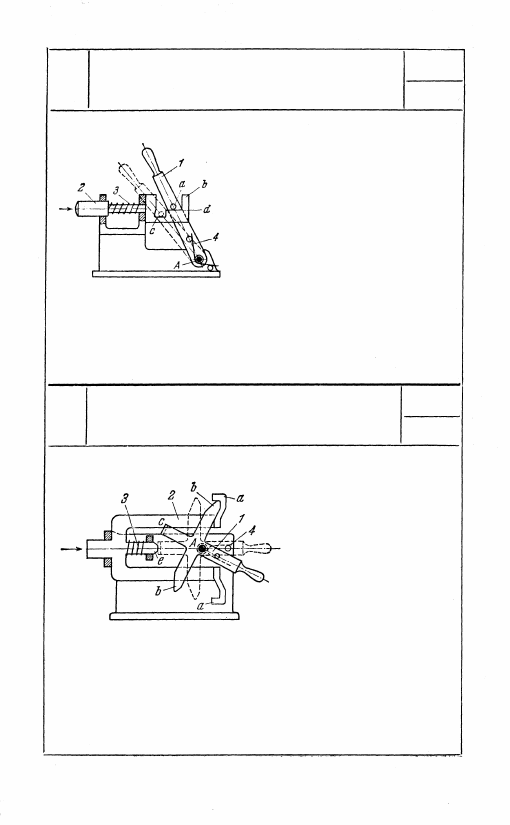

Рычаг 1, вращающийся вокруг не-

подвижной оси A, имеет палец а и

подпружинивается пластинчатой

пружиной 4. Звено 2 заканчивается

фигурной деталью b, имеющей слож-

ную конфигурацию, с двумя пло-

скостями d и c, расположенными на

различных уровнях. В момент за-

крытия рычаг 1 находится в поло-

жении, указанном на чертеже, т. е.

в положении, когда палец а сопри-

касается с плоскостью d. При на-

жатии на звено 2 в направлении стрелки рычаг 1 под действием

пружины 4 возвращается в исходное положение, показанное на

чертеже штриховой линией, т. е. положение, когда палец а

находится в соприкосновении с плоскостью с. Пружина 3 воз-

вращает звено 2 в исходное положение.

144

САМОУСТАНАВЛИВАЮЩИЙСЯ РЫЧАГ

ПР

Рычаг 1 крестообразной

формы, вращающийся во-

круг неподвижной оси A,

подпружинивается пла-

стинчатой пружиной 4.

Звено 2 имеет два уголко-

вых выступа а. Концы b

креста входят в зацепле-

ние с выступами а, кото-

рые играют роль стопор-

ных собачек. В момент

закрытия рычаг 1 нахо-

дится в положении, указанном на чертеже. При нажатии на

звено 2 в указанном стрелкой направлении рычаг 1 под дейст-

вием пружины 4 возвращается в исходное положение, показан-

ное на чертеже штриховой линией. При этом конец с рычага 1

соприкасается с концом е звена 2. Рычаг 1 — двойного действия;

он может также входить в зацепление с нижним выступом а

звена 2. Пружина 3 возвращает звено 2 в исходное положение.

Р

Р

88

145

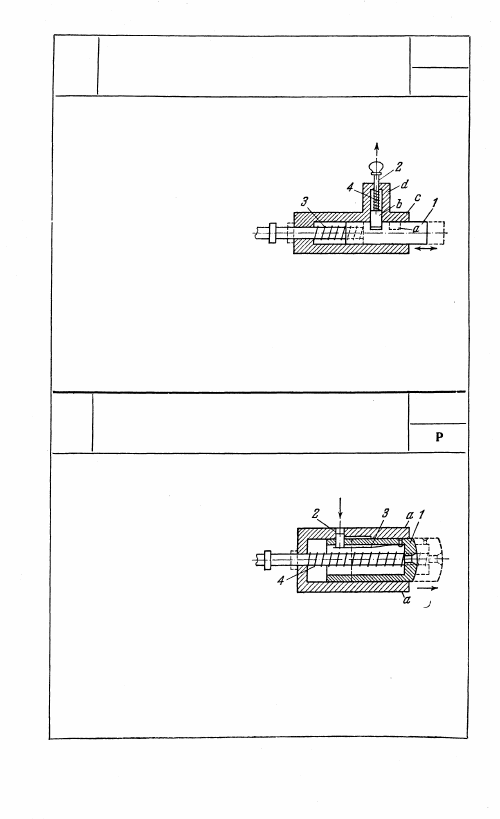

САМОУСТАНАВЛИВАЮЩИЙСЯ ПОЛЗУН

ПР

Звено 1, имеющее попереч-

ную прорезь a, скользит в не-

подвижных направляющих с.

Звено 2 заканчивается голов-

кой b, скользящей в напра-

вляющей d, ось которой пер-

пендикулярна к оси напра-

вляющей с. Винтовая пружина 4 прижимает звено 2 к звену 1.

В момент застопоривания звено 1 и звено 2 находятся в положе-

нии, указанном на чертеже. Если вывести звено 2 из зацепления,

то звено 1 под действием пружины 3 возвратится в исходное

положение, изображенное на чертеже штриховой линией,

146

САМОУСТАНАВЛИВАЮЩИЙСЯ ПОЛЗУН

ПР

Ползун 1, скользящий в не-

подвижных направляющих а,

имеет круглое отверстие, в ко-

торое может входить цилинд-

рическое звено 2, движущееся

вдоль оси, перпендикулярной

к оси направляющей а. Зве-

но 2 подпружинивается пластинчатой пружиной 3. В момент

застопоривания ползун 1 и звено 2 находятся в положении,

указанном на чертеже. Если нажать на звено 2 через отверстие

в стойке, то ползун 1 возвратится посредством пружины 4 в ис-

ходное положение, изображенное на чертеже штриховой линией.

Р

89

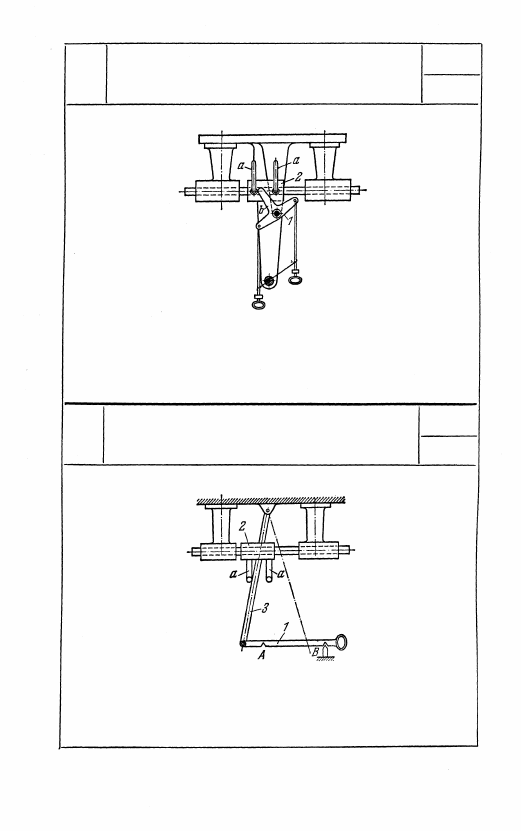

Перевод звена 2 из одного положения в другое осуществляется

воздействием пальца b рычага 1 на пальцы а звена 2. Звено 2

воздействует непосредственно на ремень, не показанный на

чертеже.

Пазы А и В фиксируют крайние положения ручки 1. Перевод

звена 2 из одного положения в другое осуществляется воздейст-

вием рычага 3 на пальцы а звена 2. Звено 2 воздействует непо-

средственно на ремень, не показанный на чертеже.

90

148

РЫЧАГ ПЕРЕВОДА РЕМНЯ

С ОДНОГО ШКИВА НА ДРУГОЙ

ПР

Р

147

РЫЧАГ ПЕРЕВОДА РЕМНЯ

С ОДНОГО ШКИВА НА ДРУГОЙ

ПР

Р
