Механизмы в современной технике (Артоболевский) - часть 10

2. ПОДВИЖНЫЕ СОЕДИНЕНИЯ (53—113)

53

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ПРОМЕЖУТОЧНЫМ СУХАРЕМ

ЭМ

ПС

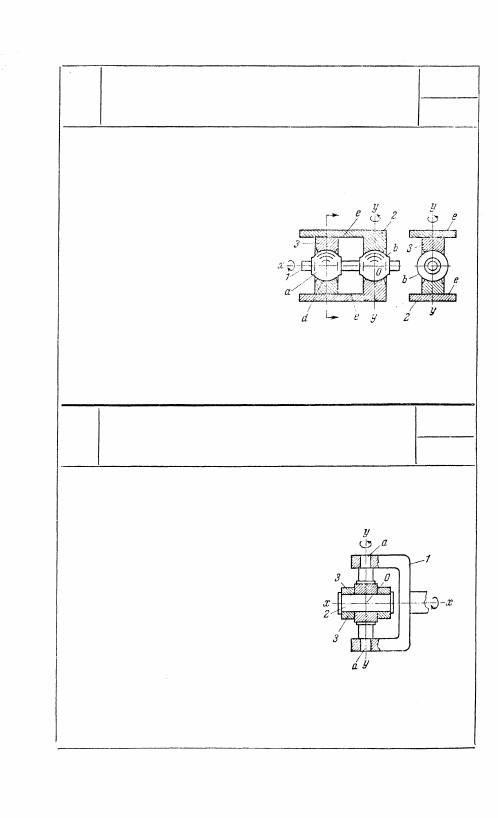

Звено 1 имеет две шаровые го-

ловки а и b. Головка а входит

в шаровой пояс d сухаря 3,

скользящего между плоскостя-

ми е звена 2. Движение звена 1

относительно звена 2 сводится

к двум вращательным движе-

ниям вокруг взаимно перпенди-

кулярных и пересекающихся в

точке О осей х — x и у — у.

54

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ПРОМЕЖУТОЧНОЙ
КРЕСТОВОЙ ВТУЛКОЙ

ЭМ

ПС

Звено 1 входит во вращательную пару

с крестовой втулкой 3, имеющей ци-

линдрические шипы а. Звено 2 свободно

вращается во втулке 3. Движение

звена 1 относительно звена 2 сводится

к двум вращательным движениям во-

круг взаимно перпендикулярных и

пересекающихся в точке О осей х — х

и y —у.

43

55

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ДВУМЯ ПРИЗМАТИЧЕСКИМИ

ПОЛЗУНАМИ

ЭМ

ПС

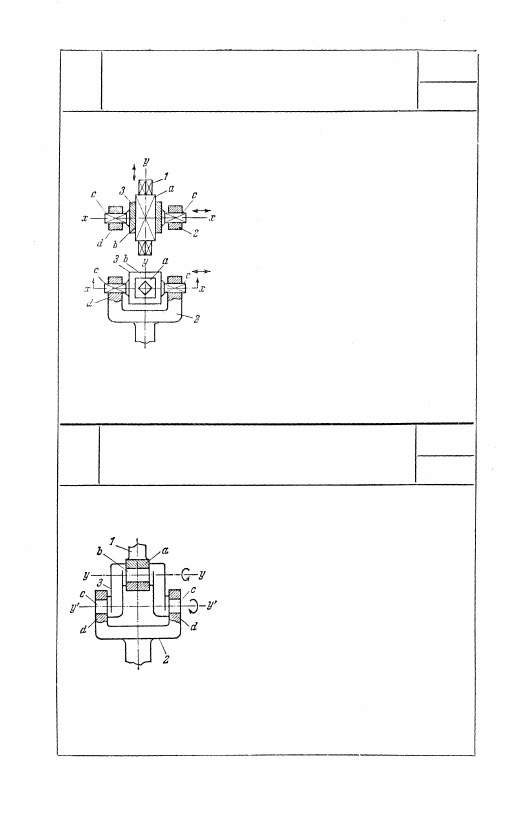

Звено 1 имеет призматический пол-

зун а, скользящий в квадратной на-

правляющей b звена 3. Звено 3 имеет

призматические ползуны с, скользящие

в направляющих d звена 2. Движение

звена 1 относительно звена 2 сводится

к двум поступательным движениям

вдоль взаимно перпендикулярных осей

x

 — х и y — у.

56

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

ДВОЙНОГО МАЯТНИКА

ЭМ

ПС

Звено 1 имеет головку а, вращающуюся

вокруг пальца b звена 3. Звено 3

имеет шипы с, вращающиеся в отвер-

стиях d звена 2. Движение звена 1

относительно звена 2 сводится к двум

вращательным движениям вокруг па-

раллельных осей у — у и у' — у'.

44

57

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ФАСОННЫМ

ПРОМЕЖУТОЧНЫМ ПОЛЗУНОМ

эм

ПС

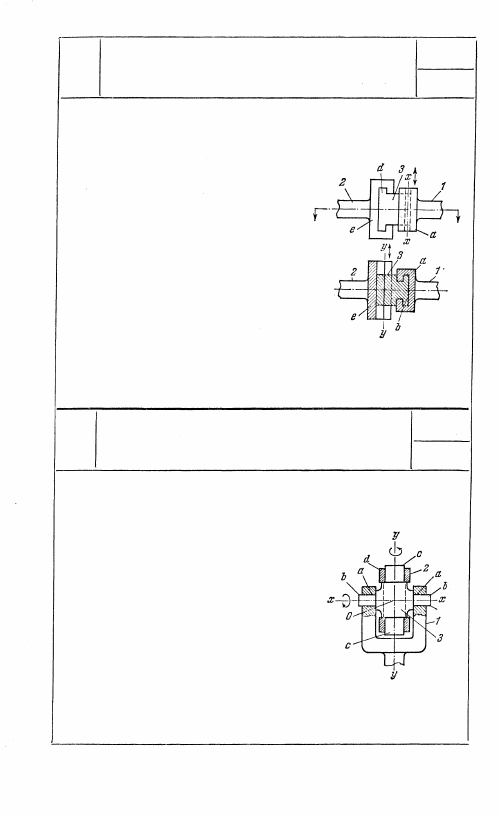

Звено 1 имеет коробчатую направляю-

щую a, в которой скользит Т-образный

конец b фасонного ползуна 3. Другой

конец d ползуна 3 скользит в коробча-

той направляющей е звена 2. Движе-

ние звена 1 относительно звена 2 сво-

дится к двум поступательным движе-

ниям вдоль взаимно перпендикулярных

осей x — x и у — у.

58

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ПРОМЕЖУТОЧНЫМ

КРЕСТООБРАЗНЫМ ЗВЕНОМ

ЭМ

ПС

Звено 1 имеет два отверстия а, в кото-

рые входят шипы b крестообразного

звена 3. Шипы с звена 3 входят в от-

верстия d в звене 2. Движение звена 1

относительно звена 2 сводится к двум

вращательным движениям вокруг двух

взаимно перпендикулярных пересека-

ющихся в точке О осей х — х и у — у.

45

59

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С КОРОБЧАТОЙ НАПРАВЛЯЮЩЕЙ

ЭМ

ПС

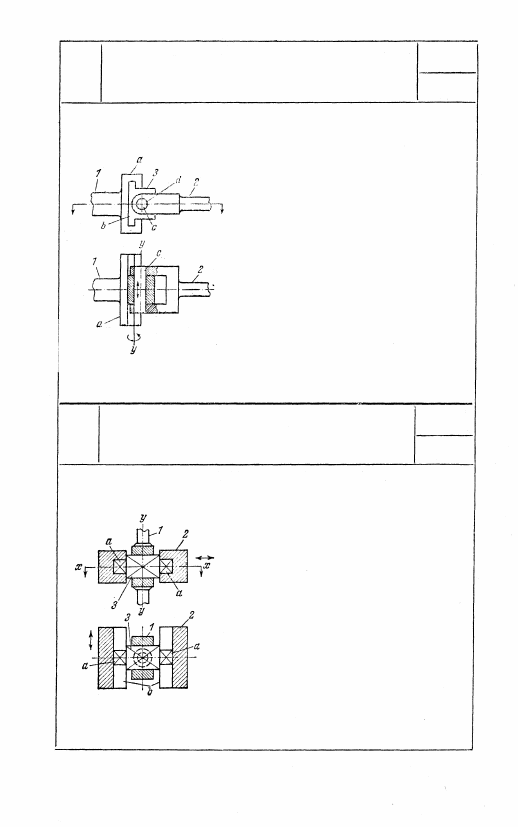

Звено 1 имеет коробчатую направляю-

щую а, в которой скользит Т-образный

конец b ползуна 3. Со звеном 2 жестко

связан валик с, входящий в отверстие d

в ползуне 3. Движение звена 1 отно-

сительно звена 2 сводится к одному

вращательному и одному поступатель-

ному движениям вокруг и вдоль оси

y—y.

эм

ПС

Звено 1 скользит по промежуточному

призматическому ползуну 3, имеющему

прямоугольные сухари а, скользящие

по направляющим b звена 2. Движение

звена 1 относительно звена 2 сводится

к двум поступательным движениям

вдоль взаимно перпендикулярных осей

x — x

 и у — у.

46

60

ДВУХПОДВИЖНОЕ СОЕДИНЕНИЕ

С ПРОМЕЖУТОЧНЫМ ПРИЗМАТИЧЕСКИМ

ПОЛЗУНОМ
