25

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С ПРЯМОУГОЛЬНЫМ ПОЛЗУНОМ

эм
кп

Звено 1 имеет прямоугольный ползун а,

входящий в прямоугольное отверстие b

звена 2. Звенья 1 и 2 имеют возмож-

ность совершать одно поступательное

движение относительно друг друга

вдоль оси х — х.

26

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С ТРЕУГОЛЬНЫМ ПОЛЗУНОМ

ЭМ

КП

Звено 1 имеет треугольный ползун a,

входящий в треугольное отверстие b

звена 2. Звенья 1 и 2 имеют воз-

можность совершать одно поступа-

тельное движение относительно друг

друга вдоль оси х — х.

27

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С КОРОБЧАТОЙ НАПРАВЛЯЮЩЕЙ

ЭМ

КП

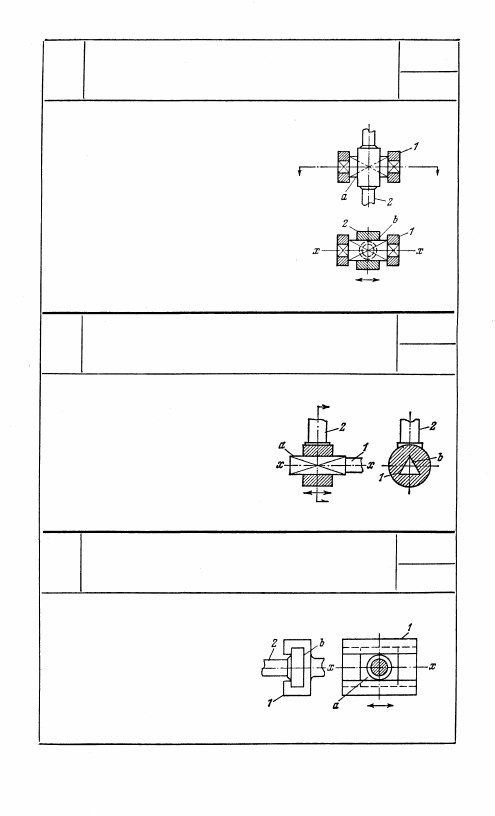

Звено 1 имеет коробчатую на-

правляющую b, в которую вхо-

дит ползун а звена 2. Звенья

1 и 2 имеют возможность совер-

шать одно поступательное дви-

жение относительно друг друга

вдоль оси х — х.

31

28

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С ДВУМЯ НАПРАВЛЯЮЩИМИ

ЭМ

КП

Звено 1 имеет два прямоугольных пол-

зуна а, входящих в две прямоугольные

направляющие b звена 2. Звенья 1 и 2

имеют возможность совершать одно по-

ступательное движение относительно

друг друга вдоль оси x — х.

29

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА С ПОДВИЖНОЙ

КОРОБЧАТОЙ НАПРАВЛЯЮЩЕЙ

ЭМ

КП

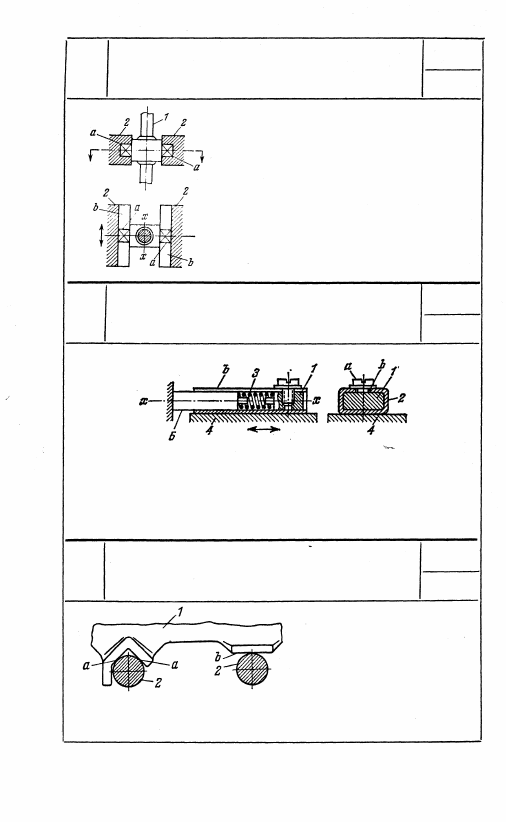

Ползун 1 скользит вдоль оси x — х в направляющих 2, имеющих

коробчатую форму. Винт а, связанный с ползуном 1, скользит

в прорези b направляющей 2. Пружина 3 подпружинивает пол-

зун 1. Коробчатая направляющая 2 может скользить по плоско-

сти 4 вдоль стержня 5. Звенья 1 и 2 могут совершать одно посту-

пательное движение относительно друг друга вдоль оси х — х.

30

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА С КРУГЛЫМИ

ЦИЛИНДРИЧЕСКИМИ НАПРАВЛЯЮЩИМИ

ЭМ

КП

Звено 1 имеет грани а и b,

которыми оно скользит по

круглым цилиндрическим на-

правляющим, принадлежа-

щим звену 2. Звенья 1 и 2

могут совершать одно посту-

пательное движение относительно друг друга вдоль оси, пер-

пендикулярной к плоскости чертежа.

32

31

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С НАПРАВЛЯЮЩИМИ СУХАРЯМИ

ЭМ

КП

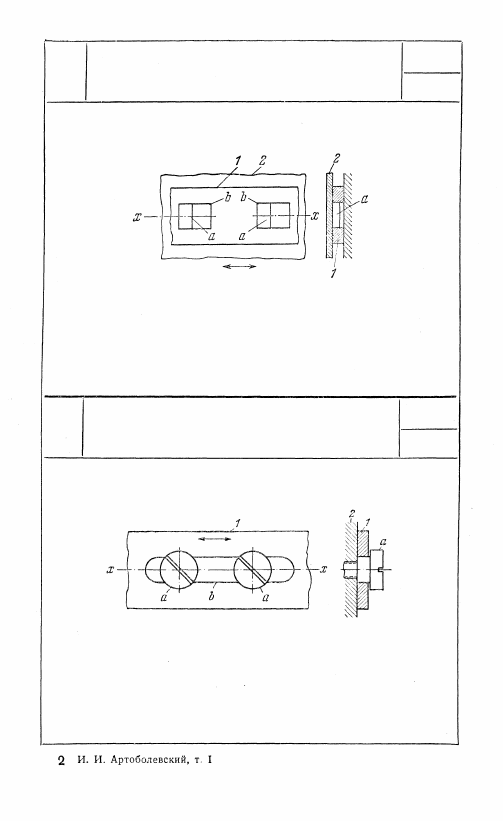

Звено 1 имеет прорези b, которыми оно скользит

по сухарям а звена 2. Звенья 1 и 2 могут совершать

одно поступательное движение относительно друг

друга вдоль оси х — х.

32

ОДНОПОДВИЖНАЯ ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

С НАПРАВЛЯЮЩИМИ ВИНТАМИ

ЭМ

кп

Звено 1 имеет прорезь b, скользящую по винтам а,

принадлежащим звену 2. Звенья 1 и 2 могут совер-

шать одно поступательное движение относительно

друг друга вдоль оси х — х.

33

33

ОДНОПОДВИЖНАЯ СДВОЕННАЯ

ПОСТУПАТЕЛЬНАЯ

КИНЕМАТИЧЕСКАЯ ПАРА

ЭМ

КП

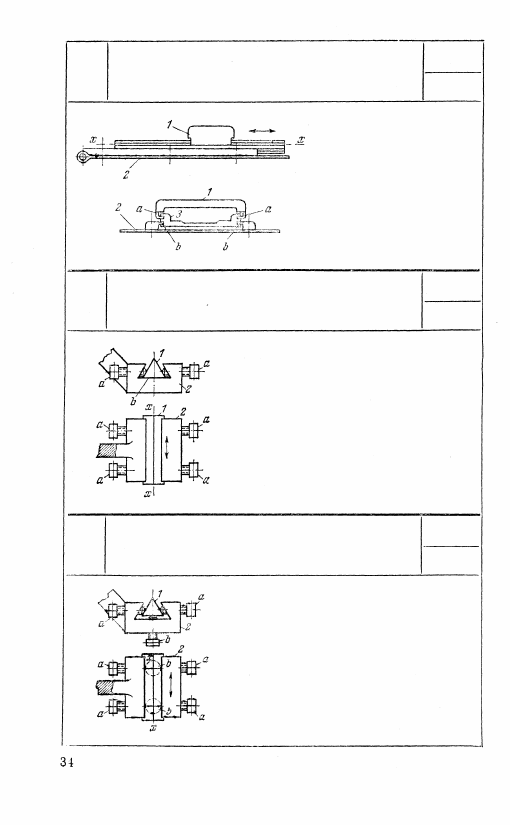

Звено 1 имеет загнутые

края а, которые скользят

в направляющих звена 3.

Звено 3 скользит в напра-

вляющих b звена 2. Зве-

но 1 может перемещаться

вдоль оси х — x относи-

тельно звена 2 вместе со

звеном 3 или отдельно

от него.

ЭМ

КП

Треугольный ползун 1 скользит по на-

правляющей b звена 2. Винты а служат

для установки ползуна в требуемом

положении. Звенья 1 и 2 могут совер-

шать одно поступательное движение

относительно друг друга вдоль оси

x - x

ЭМ

КП

Треугольный ползун 1 скользит по

опорным винтам b. Винты а служат для

установки ползуна в требуемом поло-

жении относительно звена 2. Звенья 1

и 2 могут совершать одно поступатель-

ное движение относительно друг друга

вдоль оси х — х.

34

ОДНОПОДВИЖНАЯ

ПОСТУПАТЕЛЬНАЯ ПАРА С ЧЕТЫРЬМЯ

УСТАНОВОЧНЫМИ ВИНТАМИ

35

ОДНОПОДВИЖНАЯ

ПОСТУПАТЕЛЬНАЯ ПАРА С ШЕСТЬЮ

УСТАНОВОЧНЫМИ ВИНТАМИ
