7.1. Оперативные планы тушения пожаров



Планы и карточки тушения пожаров являются важными оперативными документами, составляемыми заблаговременно. Они должны быть продуманными, конкретными, удобными в пользовании, полезными и способствующими организации тушения пожаров. Оперативные документы по пожаротушению способствуют повышению теоретической и практической подготовки начальствующего состава пожарной охраны, боевой готовности пожарных подразделений; развитию у начальствующего состава тактического мышления, умения производить ими расчеты сил и средств; грамотно решать вопросы по организации и тактике тушения пожаров.

Оперативный план - это боевой документ, предусматривающий разработку основных вопросов организации тушения развившихся пожаров на наиболее важных пожароопасных, взрывоопасных и сложных в оперативно-тактическом отношении объектах. Оперативные планы составляют на нефтебазы, биржи лесопиломатериалов, лесозаводы, предприятия с пожаро-взрывоопасной категорией производств, элеваторы, мелькомбинаты, комбикормовые заводы, производственные корпуса с большой площадью сгораемых покрытий, бесфонарные производственные здания, электростанции, морские порты, аэропорты, театры, дворцы и дома культуры, кинотеатры вместимостью 400 и более мест, больницы, школы-интернаты, дома инвалидов и престарелых, базы продовольственных и промышленных товаров, универмаги, здания повышенной этажности, а также уникальные и важнейшие административные и общественные здания. На остальные объекты по решению органа пожарной охраны могут быть составлены оперативные карточки пожаротушения.

В зависимости от оперативно-тактической характеристики предприятия оперативный план составляют на весь объект или раздельно по производственным зданиям и открытым технологическим установкам. Оперативный план разрабатывают в двух экземплярах: один хранится на пункте связи пожарной части, в районе которой нахо­дится объект, и вручается начальнику дежурного караула при выезде на пожар (в сельской местности на ЦППС гарнизона или ППЧ райцентра без дежурного диспетчера), второй экземпляр находится на автомобиле оперативного штаба пожаротушения или оператив­ного дежурного по гарнизону пожарной охраны. На закрытые объ­екты оперативные планы хранятся в опечатанном сейфе штаба пожаротушения или на ЦППС.

Разработке плана должны предшествовать всестороннее изучение объекта, оперативно-тактическая оценка его и установление наиболее сложного варианта возможного пожара, который принимается в качестве расчетного. Исходя из особенностей объекта можно пред­ложить несколько расчетных вариантов. Например, при пожарах в театрах и дворцах культуры основным вариантом является тушение пожара, возникшего на сцене, а вторым - пожар в зрительном за­ле. Для нефтебаз целесообразны два варианта: один на случай ту­шения пожара в резервуаре, для ликвидации которого потребуется наибольшее количество сил и средств, а второй - в группе резер­вуаров, расположенных в одной обваловке или не менее одной трети в парках подземных резервуаров. На электростанциях оперативный план составляют по трем вариантам: один для тушения пожара в ка­бельных туннелях, второй - в машинном зале электростанции и третий - на открытых электроустановках.

Оперативный план состоит из текстовой и графической частей, выполняется на плотной бумаге единого формата для всех частей гарнизона и должен иметь плотную обложку. Опыт работы гарни­зонов пожарной охраны показывает, что наилучшим форматом пла­нов является 20Х30 см. Текстовая часть плана включает оператив­но-тактическую характеристику объекта, данные о возможном раз­витии и тушении пожара, характеристику возможной обстановки по­жара по промежуткам времени, расчет сил и средств для тушения пожара при выбранном варианте, порядок их привлечения, рекомен­дации РТП по организации боевых действий. В текстовую часть вхо­дят также приложения: рекомендации начальнику оперативного шта­ба, начальнику тыла, ответственным лицам за технику безопасности и другим; инструкции с обязанностями лиц объекта, привлекаемых для работы в штабе; инструкции взаимодействия со службами объ­екта, города и другими организациями; сводные данные по расчету сил и средств при каждом варианте тушения пожара (в планах на нефтебазы прилагается сводная таблица с данными по расчету сил и средств для тушения в каждом резервуаре); необходимые справоч­ные материалы, имеющие отношение к развитию и тушению пожара на данном объекте,

Приложения с рекомендациями оформляют в двух экземплярах:

один находится в составе оперативного плана, а второй - в непро­мокаемом прозрачном конверте, который выдается должностному лицу Для руководства в процессе тушения пожара.

Текстовую часть печатают на пишущей машинке или выполняют черной тушью печатным (чертежным) шрифтом. В виде исключения можно использовать черную пасту, применяемую в шариковых ручках. Графическая часть оперативного плана должна быть наглядной, включать максимум необходимых сведений и не перегружаться второстепенными деталями. Она включает план-схему объекта на местности, поэтажные планы, в необходимых случаях разрезы зданий (сооружений), планы основных зданий объекта и приложения: схему организации связи на пожаре, схему для начальника тыла по расстановке пожарных машин на водоисточники с указанием подачи возможного количества технических приборов тушения, схемы подачи воды в перекачку, подвоза ее с удаленных водоисточников и др.

Приложения графической части, как и текстовой, необходимо оформлять в двух экземплярах: один находится при плане, а второй выдается руководству в процессе пожаротушения. Графическая часть плана должна быть выполнена черной тушью с соблюдением правил строительного черчения и условных оперативно-тактических обозна­чений, а план-схема на местности, поэтажные планы и планы основных зданий объекта - обязательно в масштабе, соответствующем формату документа. Принятый масштаб необходимо указать на чертеже.

На плане-схеме выделенными контурами показывают объект возможного пожара, прилегающие здания (открытые технологические установки, сооружения) с указанием степени огнестойкости и разрывов; наносят водоисточники, которые можно использовать при тушении пожара и расстояния от них по маршрутам прокладки рукавных линий; обозначают расстановку пожарных машин частей гарнизона, прибывающих на объект по установленному номеру вызова, дают другие сведения, имеющие прямое отношение к развитию и тушению пожара. В случаях, когда при тушении пожара возможен один характерный вариант расстановки сил и средств, на плане-схеме объекта обозначают полную схему боевого развертывания пожарных подразделений с указанием мест расположения стволов и генераторов.

На поэтажных планах и разрезах должны быть отражены конструктивные, объемно-планировочные и технологические особенности объекта, возможные пути распространения пожара; расположение внутренних пожарных кранов, пенных установок, пусковых устройств стационарных систем пожаротушения, дымовых люков, задвижек  трубопроводов, по которым транспортируются огнеопасные вещества, взрывоопасные места и т. п.

Разработанный оперативный план тушения пожара, согласованный с дирекцией объекта и заинтересованными службами, представляют начальнику гарнизона пожарной охраны на рассмотрение и утверждение. При необходимости привлечения на случай пожара сил и средств других объектов, организаций и служб города, выезд которых не предусмотрен гарнизонным расписанием (в порядке взаимо­действия), оперативный план представляют на утверждение гор(рай). исполкома,

С оперативным планом обязательно должен быть ознакомлен начальствующий состав пожарной охраны гарнизона и в первую оче­редь пожарных частей, выезжающих на данный объект по установ­ленному номеру вызова, а также работники заинтересованных служб. Практически оперативные планы отрабатывают не реже одного ра­за в год путем проведения пожарно-тактических учений с привлече­нием предусмотренных по расчетному варианту сил и средств. В от­дельных случаях отработку и корректировку планов осуществляют путем проведения с начальствующим составом тактических занятий на объекте без привлечения пожарных подразделений. О всех уче­ниях (занятиях с начсоставом), проведенных в порядке отработки оперативного плана, в нем делают отметки и при необходимости вносят коррективы.

Важными элементами составления оперативного плана являют­ся расчет сил и средств по выбранному варианту и разработка реко­мендаций должностным лицам по организации тушения возмож­ного пожара. Некоторые особенности по данным вопросам приведе­ны в примере.



Пример. Определить требуемое количество сил и средств для тушения возможного пожара в главном корпусе универсальной ба­зы материально-технического снабжения, разработать рекомендации руководителю тушения пожара (РТП) и начальнику тыла (НТ).

Характеристика объекта. Здание универсальной базы матери­ально-технического снабжения бесфонарное, одноэтажное, I степени огнестойкости, разделено на семь отсеков кирпичными противопо­жарными стенами, с двух сторон по длинным сторонам корпуса размещены антресоли. Покрытие сводчатое из железобетонных плит, уложенных по железобетонным фермам; кровля толерубероидная, высота корпуса до покрытия 12м. Над каждым отсеком расположе­ны дымовые люки (план объекта на отм. 5,4 м показан на рис. 7.1).

В отсеках корпуса и на антресолях хранятся различные про­мышленные товары: бумага, резинотехнические изделия, ткани, обо­рудование, упаковка и др. Наибольшее количество материальных ценностей находится в отсеке № 3, где пожарная нагрузка состав­ляет около 500 кг/м². Размеры отсека 72´48 м.

Противопожарное водоснабжение. По территории базы прохо­дит кольцевой водопровод диаметром 150 мм, на котором установ­лены 24 пожарных гидранта. Напор в водопроводе на случай по­жара может быть повышен до 50 м. В непосредственной близости к зданию (60 - 100 м) расположены шесть пожарных гидрантов. Мак­симальный расход воды в водопроводе, согласно акту проверки на водоотдачу, составляет 96 л/с. В здании имеется внутренний про­тивопожарный водопровод.

Силы и средства. Для тушения возможного пожара привлекают­ся подразделения пожарной охраны, выезжающие согласно гарни­зонному расписанию:

По автоматическому вызову № 2: ППЧ-53 (2 отделения на АЦ и АН - время следования 10 мин, СВПЧ-5 (2 отделения на АЦ и АН - время следования 22 мин, СВПЧ-2 (2 отделения на АЦ и АН - время следования 24 мин, СВПЧ-4 (2 отделения на АЦ) -время следования 26 мин, СВПЧ-8 (2 отделения на АЦ) - время следования 28 мин.

По вызову № 3 - дополнительно могут быть привлечены шесть отделений на автоцистернах и автонасосах, время следования 30 - 36 мин.

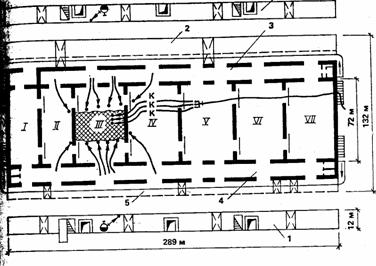

Рис. 7.1. План универсальной базы материально-технического снабжения

1 - антресоль; 2 - крановый пролет; 3 - приемная экспедиция; 4 - экспедиция выдачи; 5 – навес



Дополнительные данные. По справочным сведениям и анализу пожаров на объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения в среднем составляет 0,9 м/мин, а интенсивность подачи воды - 1 л/(м²´с). Время до сообщения о пожаре по условиям объекта не превышает 10 мин, а боевого развертывания с установкой машин на ближайшие пожарные гидранты - 6 мин.

За наихудший вариант принимают возникновение пожара в центре отсека № 3 с наибольшей пожарной нагрузкой. Сначала горение распространяется по круговой форме, а затем, при достижении ог­раждений соседних отсеков, по прямоугольной в двух направлениях.



Расчет сил и средств

1. Определяем возможную обстановку на пожаре к моменту введения сил и средств первым подразделением, т. е. ППЧ-53.

1.1. Находим время свободного развития пожара [см. формулу 9.2), табл. 1.2)1

t_св = t_дс+ t_сб1+ t_сл1+ t_бр1= 10 + 1 + 10 + 6 = 27 мин.

1.2. Далее находим путь, пройденный огнем (см. табл. 5.1)

R₁=5V_л + V_л t₂  = 5 ´ 0,9 + 0,9 ´ 17 = 19,8 м,

где t₂ = t_св - 10 = 27 - 10 = 17 мин,

1.3. Вычисляем площади пожара и тушения, используя формулы табл. 1.14 и 5.2:

S_п = pR² = 3,14 (19,8)² = 1231 м²;

S _т = ph (2R - h) = 3,14 ´ 5(2´19,8 - 5) = 543 м².

1.4. Для локализации пожара на данной площади потребуется стволов А:

N^Т _СТ.А = S _т1 I_s /Q_ст.А = 543 ´ 0,1/7,4 = 8 стволов А.

Следовательно, караул ППЧ-53 не сможет обеспечить локализацию пожара на данный момент. Для этого необходимо не менее че­тырех - шести отделений (2 - 3 караула).

2. Определяем возможную обстановку на пожаре к моменту введения сил и средств караулом, прибывшим вторым, т. е. СВПЧ-5.

2.1. Находим путь, пройденный огнем (см. табл. 5.1)'

R₂= R₁ + 0,5V_л t₃  == 19,8 + 0,5 ´ 0,9 ´ 12 = 24,6 м,

где t₃ = t - (10 + t₂) =39 - (10 +17) = 12 мин.

t = t_св+ (t_сл1+ t_сл2) = 27 + (22 - 10) = 39 мин.

К данному моменту площадь пожара примет прямоугольную форму с шириной а = 48 м и длиной

b = 49,2 м.

2.2. Вычислим площади пожара и тушения

S_п2 = аb = 48 ´ 49,2 = 2362 м²,

S_т2 = nаh = 2 ´ 48 ´ 5 = 480 м².

2.3. Для локализации пожара на данной площади потребуется стволов А:

N^т_ст.А  = S_т2 I^S / Q _ст.А= 480 ´ 0,1 / 7,4 =  стволов А.

Фактически принимаем 8 стволов А (по 4 ствола с каждой сто­роны фронта тушения) с одновременным их использованием для за­щиты конструкций.

Вывод. При дальнейшем развитии пожара по прямоугольной форме в двух направлениях фронт и площадь тушения не изменяют­ся. Следовательно, к моменту введения сил и средств караула СВПЧ-5 распространение горения в отсеке № 3 ограничивается, на­ступает момент локализации пожара по площади и поэтапное его тушение.

3. Определяем требуемое число стволов для осуществления за­щитных действий.

Исходя из возможной обстановки на пожаре и тактических ус­ловий проведения боевых действий на защиту, следует принять:

в отсеки II и IV - два ствола Б;

на покрытие отсека III- три ствола Б;

на антресоли экспедиций - по одному стволу Б от внутренних пожарных кранов.

Итого для защиты объекта от пожара необходимы 9 стволов Б.

4. Определяем фактический расход воды на тушение пожара и для защиты

Q_ф = N^т_ст.А Q_ст.А + N^з_ст.Б Q_ст.Б = 8´7,4 + 9 ´ 3,7 = 92,5 л/с.

Расход воды из стволов принят при напоре у приборов 40 м ;см. табл. 3.25).

5. Проверяем обеспеченность объекта водой.

Водоотдача водопровода по акту проверки составляет 96 л/с. Следовательно, объект обеспечен водой для тушения возможного пожара в отсеке № 3, так как Q_{водопров} = 96 л/с> Q_ф = 92,5 л/с.

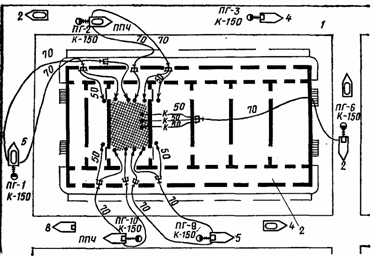

Рис, 7.2. Вариант расстановки сил и средств при тушении возможного пожа­ра на базе материально-технического снабжения



6. Определяем требуемое количество пожарных машин с учетом Использования насосов по схемам: два ствола А и один ствол Б (рис. 7.2):

N_м = Q_ф / Q_н  = 92,5/18,5 = 5 машин;

где Q_н  - водоотдача насоса, равная расходу воды из двух стволов А и одного Б:

Q_н = N_ст.А Q_ст.А + N_ст.Б Q_ст.Б = 2 ´ 7,4 + 1 ´ 3.7 = 18,5 л/о.

На водопровод можно установить

N_м = Q_{водопров}/ Q_н  = 96/18,5 = 5 машин.

Таким образом, можно использовать все пожарные гидранты, [расположенные вокруг корпуса, с учетом подачи воды по избранным схемам боевого развертывания (см. рис. 7.2).

7. Определяем требуемую численность личного состава, поль­зуясь формулой (5.12) и табл. 5.7:

N_{личн.cocт} = N_ст.А  ´ 3 + N_ст.Б  2 + N_м  ´ l + связные (РТП, НШ, НТ и ЗБУ)=8 ´ 3 + 7 ´ 2 + 5 ´ 1 + 6 = 49 чел.

(Работу с двумя стволами Б на антресолях можно поручить боевому расчету ДПД объекта).

8. Определяем требуемое количество пожарных подразделений  (отделений) основного назначения

N_oтд  = N_{личн.cocт} /5 = 49/5 = 10 отделений.

9. Определяем номер вызова подразделений на случай возможного пожара на базе, а также потребность в других силах и средствах:

9.1 По требуемому числу подразделений, согласно гарнизонному расписанию, можно принять вызов № 2 на пожар. При этом пожарных машин будет достаточно, а фактическое количество личного состава с учетом оказания помощи в смежных отсеках и на покрытии корпуса можно компенсировать служащими объекта или дополнительно вызвать одно-два отделения по потребности;



9.2 На случай пожара в корпусе базы необходимо предусмотреть вызов по первому сообщению подразделении на автомобилях связи и освещения, а также рукавном (СО и АР). Необходимость увлечения других специальных подразделений определяет руководитель тушения пожара (РТП), исходя из обстановки.

9.3. Учитывая возможность проведения больших работ по эвакуации материальных ценностей, предусмотреть вызов военнослужащих через военного коменданта гарнизона, а также использование технических средств базы. Требуемое число военнослужащих и необходимость их вызова определяет РТП на месте, исходя из оценки обстановки на пожаре.

10. Составляем таблицу данных о развитии и тушении возможного пожара на базе. Для этого примем пять промежутков времени, что соответствует периоду сосредоточения сил и средств гарнизона по вызову №2 (см. табл. 7.1). Рекомендации начальнику тыла (НТ) приведены в табл. 7.2.



ТАБЛИЦА 7.1. ДАННЫЕ О РАЗВИТИИ И ТУШЕНИИ ВОЗМОЖНОГО ПОЖАРА НА БАЗЕ МАТЕРИАЛЬНО-ТЕХНИЧЕСКОГО СНАБЖЕНИЯ



Время от начала развития пожара, мин	Возможная обстановка пожара	Qтр , л/с	Введено стволов на тушение и защиту				Qф.  л/с	Рекомендации РТП
			Б	А	Л	ГПС, СВП
Ч.27	В средней части отсека горят материальные цен­ности: Sп = 1231м2; Sт = 543 м2. На пожар прибыл караул ППЧ-53							1. АЦ ППЧ-53 установить на ПГ-2 и подать два ствола А на тушение в отсе­ке № 3 со стороны приемной экспедиции. АН ППЧ-53 ус­тановить на ПГ-10 и подать два ствола А на тушение в от­секе № 3 со стороны экспедиции выдачи 2. Отдать распоря­жения начальнику ДПД: на подачу двух стволов Б от внутренних пожарных кранов на ан­тресоли со стороны экспедиций для за­щиты; организовать с энергетиками базы отключение электрохозяйства в корпусе; включить насосы-повысители. 3. Дать указание ад­министрации базы :подготовить техни­ческие средства (брезент, авто- и электропогрузчики), а также рабочих ба­зы для выполнения действий по защите и эвакуации ценно­стей. 4. Определить необ­ходимость и принять меры по открыванию дымовых лю­ков в отсеке № 3, дать соответствующие указания техни­ческому персоналу базы
Ч. 39	В средней части отсека № 4 горят материальные ценности: Sп = 2362м2; Sт = 480 м2. На пожар при­был караул СВПЧ-5							1. АЦ СВПЧ-5 уста­новить на ПГ-1 и подать два ствола А на тушение в отсеке № 3 со стороны при­емной экспедиции 2. АН СВПЧ-5 уста­новить на ПГ-9 и по­дать два ствола А на тушение в отсеке № 3 со стороны экспедиции выдачи.­
Ч.41	В средней части отсека № 3 го­рят материаль­ные ценности: Sп = 2362м2; Sт = 480 м2. На пожар прибы­ли караул СВПЧ-2, АСО руководство УПО и оперативный штаб.							1. АЦ СВПЧ-2 уста­новить на ПГ-2 в ре­зерв, личный состав использовать для по­дачи от действующих линий по одному стволу Б в отсеки № 2 и 4 для защиты со стороны прием­ной экспедиции 2. АН СВПЧ-2 уста­новить на ПГ-6 и по стационарной лест­нице подать три ствола Б на покры­тие отсека № 3 для защиты в возможно­го тушения кровли 3. Организовать три боевых участка по тушению и защите: со стороны приемной экспедиции, экспе­диции выдачи и на покрытии; назначить начальников БУ 4. Отдать распоря­жения: НШ - на развертывание работы штаба и тыла с привлечением в его состав представите­лей объекта; командиру отделения на АСО -  на организа­цию связи и освеще­ния мест работы по тушению пожара. 5. Определить необходимость привлече­ния военнослужащих и затребовать их че­рез военного коменданта гарнизона.
Ч.43	В средней части отсека № 3 го­рят материальные ценности: Sп = 2350 м2; Sт = 480 м2. На пожар прибы­ли караул СВПЧ-4 и отделение на АР							АЦ 2-го отделения СВПЧ-4 установить на ПГ-3 в резерв, личный состав на­ править для работы на БУ-1 со стороны приемной экспедиции 3. Командиру отделения на АР: выполнять задачи по ука­заниям оперативного штаба и начальника тыла.
Ч. 45	В средней части отсека № 3 го­рят материальные ценности: Sп = 2300 м2; Sт = 480 м2. На пожар прибыл караул СВПЧ-8							Пожарные машины СВПЧ-8 поставить в резерв по указанию оперативного штаба. Личный состав бое­вых расчетов рас­пределить для ра­боты на БУ-1 (со стороны приемной экспедиции) и БУ-2 (со стороны экспеди­ции выдачи)



ТАБЛИЦА 7.2. РЕКОМЕНДАЦИИ ДЛЯ НАЧАЛЬНИКА ТЫЛА ПО ИСПОЛЬЗОВАНИЮ ПОДРАЗДЕЛЕНИИ ПРИ ТУШЕНИИ ПОЖАРА НА БАЗЕ МАТЕРИАЛЬНО-ТЕХНИЧЕСКОГО СНАБЖЕНИЯ



Пожарная часть	Пожарная машина	Номер пожарного гидранта	Схема боевого развертывания	Длина рукавных линий, м	Высота подъема, м	Вид и диаметр рукава, мм	Водоотдача насоса, л/с	Напор на насосе, м
ППЧ-53	АЦ-40(130)63А АН-40(130Е)127	2   10	Два ствола А и один ствол Б То же	80   80	4   4	П.66   П.66	18,5   18,5	70-75   70-75
СВПЧ-5	АЦ-40(131)153 АНР-40(130)127А	1   9	Два ствола А и один ствол Б То же	80   120	4   4	П.77   П.77	18,5   18,5	60-65   65-70
СВПЧ-2	АЦ-40(131)137 АНР-40(130)127А	2 6	Резерв Три ствола Б	- 200	- 12	П.77  П.77	- 11,0	- 85-90
СВПЧ-4	АЦ-40(131)153 АЦ-40(131)153	9 3	Резерв ”	- -	- -	П.77 П.77	- -	- -
СВЧП -8	АЦ-40(131)137 АЦ-40(130)63Б	6 10	” ”	- -	- -	П.77       П.77	- -	- -
