Тушение пожаров в зданиях повышенной этажности

6.3.

Тушение пожаров в зданиях повышенной этажности

При расчете сил и средств для тушения пожара в зданиях повышенной этажности, кроме общих методических рекомендаций, необходимо учитывать некоторые особенности.

1. Численность разведгрупп определяют по обстановке и условиям проведения многомаршрутной разведки, по составу - не менее четырех человек.

2. При тушении пожара на этажах, начиная с пятого и выше, следует предусматривать подачу стволов от внутренних пожарных кранов, включив в работу пожарные насосы-повысители.

3. Стволы на этажи здания подают по автолестницам, коленчатым автоподъемникам, путем прокладки рукавных линий между маршами внутренних лестниц или снаружи с помощью веревок. Для контроля за работой рукавных линий на каждой площадке .лестничной клетки, балконах и лоджиях, где закреплены линии, выставляют посты (один - два человека) с резервными рукавами.

4. Следует иметь в виду, что выезд подразделений, вооруженных автолестницами, коленчатыми автоподъемниками, техническими автомобилями, автомобилями ГДЗС, связи и освещения, дымососными станциями и аварийных служб города предусматривается по первому сообщению.

5. Исходя из обстановки на пожаре, подача воды может производиться по различным схемам боевого развертывания, которые в достаточной степени отработаны практикой. Наиболее целесообразные из них, учитывающие условия боевой работы подразделений и использование пожарных насосов на полную тактическую возможность, показаны на рис. 6.3 и 6.4.

6. Собирая схему подачи воды от пожарной машины, следует учитывать тактические решения, от которых зависит работа насосно-рукавной системы и ее последующее свертывание. Так, на магистральной линии у здания устанавливают разветвление для возможного перекрытия магистрали и перед ним врезают специальную вставку с краном для выпуска воды из рукавов, поднятых на высоту. При отсутствии вставки можно использовать рукавное разветвление с краном в корпусе специально для выпуска воды или обычное разветвление, включенное в магистральную линию наоборот.

В дальнейшем магистральную рукавную линию прокладывают на этаж или два ниже места пожара, врезают в нее одно или два разветвления в зависимости от схемы подачи стволов, а затем прокладывают рабочие линии. В местах установки рукавного разветвления (разветвлений) постоянно должны находиться два пожарных из числа боевого расчета подразделений.

7. По выбранной схеме вода на тушение может подаваться пожарными насосами от водоисточников непосредственно или способом перекачки с установкой автомобиля у здания не далее 20 м. В первом случае подъем воды для целей пожаротушения возможен максимально до 15-16 этажей при расположении водоисточников на предельных расстояниях, приведенных в табл. 6.2. Во втором подачу воды можно обеспечить на высоту 20-25 этажей в зависимости от диаметра прорезиненных рукавов. При этом рабочий напор на насосах устанавливается в пределах величин, указанных в табл. 6.3 (см. рис. 6.3 и 6.4) и прил. 11-12.

8. Нередки случаи, когда тушение пожаров в зданиях повышенной этажности сопряжено с организацией и проведением работ по спасанию людей. Это обусловливает потребность в привлечении значительного количества не только спасательной техники, во также и людей, в первую очередь пожарных для осуществления действий на

более ответственных участках. Требуемое количество личного состава для обеспечения боевых действий по спасанию людей принимают с учетом обстановки на пожаре и рекомендаций, данных в гл. 5.

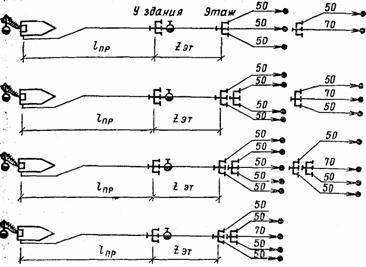

Рис. 6.3.. Варианты возможной подачи воды без перекачки для тушения пожаров в зданиях повышенной этажности

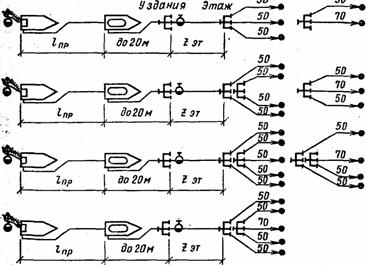

Рис. 6.4. Варианты подачи воды способом перекачки для тушения пожаров в зданиях повышенной этажности

ТАБЛИЦА 6.2. ПРЕДЕЛЬНЫЕ РАССТОЯНИЯ ДО ВОДОИСТОЧНИКОВ ПРИ ТУШЕНИИ ПОЖАРОВ В ЗДАНИЯХ ПОВЫШЕННОЙ ЭТАЖНОСТИ С ПОДАЧЕЙ ВОДЫ ПО ВОЗМОЖНЫМ СХЕМАМ БОЕВОГО РАЗВЕРТЫВАНИЯ

Расположение ствола (стволов)		Предельные расстояния до водоисточника, м, при напоре на насосе 90 и, у стволов 30 м
		Возможные схемы боевого развертывания от одной магистральной линии
		три ствола Б (один ствол А и один ствол Б)			четыре ствола Б (один ствол А и два ствола Б)			пять стволов Б (один ствол А и три ствола В)			один ствол А и четыре ствола Б
этаж	высота, м	Диаметр прорезиненных рукавов магистральной линии, мм
этаж	высота, м	66	77	89	66	77	89	66	77	89	66	77	89
5	15	200	5OO	1880	120	280	1060	60	180	680	Не позволяет пропускная способность рукавов	120	460
6	18	180	460	1720	100	260	960	60	160	620		100	420
7	21	160	420	1660	100	220	880	60	140	560		100	380
8	24	160	360	1400	80	200	780	40	120	500		80	340
9	27	140	320	1240	80	180	700	40	120	440		80	300
10	30	120	280	1080	60	160	600	40	100	380		60	260
11	33	100	240	920	60	120	500	20	80	320		60	220
12	36	80	200	760	40	100	400	20	60	260		40	180
13	39	60	160	580	20	80	320	20	40	200		20	140
14	42	40	100	420	20	60	240	10	40	140		20	100
15	45	20	60	260	10	40	140	10	20	80		10	60
16	48	10	20	100	-	10	60	-	10	20		-	20
17 и выше	51	-	-	-	-	-	-	-	-	-		-	-

Примечания: 1. Диаметр насадков у стволов Б принят 13 мм, У А - 19 мм. 2. Таблица составлена на основе теоретических расчетов по формуле (5.1) с учетом использования на полную тактическую возможность. 3. При других вариантах боевого развертывания и параметрах работы насосно-рукавной системы предельные расстояния можно определить по формуле (5.10) , экспонометрам, таблицам, помещенным в гл. 4 или разработанным в гарнизонах.

ТАБЛИЦА 6.3. РАБОЧИЕ НАПОРЫ НА НАСОСЕ ГОЛОВНОГО АВТОМОБИЛЯ, УСТАНОВЛЕННОГО НЕ ДАЛЕБ 20 м ОТ ЗДАНИЯ ПОВЫШЕННОЙ ЭТАЖНОСТИ ПРИ ПОДАЧЕ ВОДЫ НА ТУШЕНИЕ ПОЖАРА В ПЕРЕКАЧКУ

Расположение ствола (стволов)		Напор на насосе, м, при напоре у стволов 30 м
		Возможные схемы боевого развертывания от одной магистральной линии
		три ствола Б (один ствол А и один ствол Б)			четыре ствола Б (один ствол А и два ствола Б)			пять стволов Б (один ствол А и три ствола Б)			один ствол А и четыре ствола Б
этаж	высота, м	Диаметр прорезиненных рукавов магистральной линии от головного автомобиля, мм
этаж	высота, м	66	77	89	66	77	89	66	77	89	66	77	89
9	27	70	67	64	75	69	66	82	72	66	Не позволяет пропускная способность рукавов	75	67
10	30	77	71	68	84	74	69	94	79	70		84	72
11	33	80	74	71	87	77	72	97	82	73		87	75
12	36	83	77	74	90	80	75	100	85	76		90	78
13	39	86	80	77	93	83	78	103	88	79		93	81
14	42	89	83	80	96	86	81	106	91	82		96	84
15	45	92	86	83	99	89	84	109	94	85		99	87
16	48	98	89	86	108	95	88	120	100	89		107	91
17	51	101	94	89	111	98	91	-	103	93		110	94
18	54	104	97	92	114	101	94	-	106	96		113	97
19	57	107	100	95	117	104	100	-	109	99		116	100
20	60	110	103	98	120	107	100	-	112	102		120	103
21	63	113	106	101	-	110	103	-	115	105		-	106
22	66	116	109	104	-	113	106	-	120	108		-	109
23	69	120	113	108	-	117	109	-	-	111		-	114
24	72	-	116	111	-	120	112	-	-	114		-	117
25	75	-	120	115	-	-	115	-	-	117		-	120

Примечания: 1. Диаметр насадка у стволов Б принят 13 мм, а у А-19 мм. 2. Таблица составлена на основе опыта работы гарнизонов и теоретических расчетов по формуле (4.11). 3. Разветвления, от которых прокладывают рабочие линии, установлены на площадке ниже горящего этажа. 4. При других вариантах боевого развертывания и параметрах работы насосно-рукавной системы напори на насосах можно определить по формуле (4.11), экспонометрам, таблицам, помещенным в гл. 4, или разработанным гарнизоне.
