ГЛАВА 5. ОСНОВЫ РАСЧЕТА СИЛ И СРЕДСТВ ДЛЯ ТУШЕНИЯ ПОЖАРОВ НА РАЗЛИЧНЫХ ОБЪЕКТАХ


5.1. Исходные данные для расчета сил и средств для тушения пожаров

Расчет сил и средств можно проводить заблаговременно (т.е. до пожара), на месте пожара и после его тушения. Для расчета сил и средств необходимо располагать соответствующими исходными данными, учитывающими оперативно-тактические особенности объ­екта, вид пожара, характер пожарной нагрузки, конкретные условия обстановки и другие факторы. Большинство данных, которые необ­ходимы для этого, приведены выше. Кроме них следует учитывать еще некоторые особенности. Так, при разработке оперативного пла­на пожаротушения, тактического замысла на проведение учения (занятия) и в других случаях заблаговременного определения раз­меров возможного пожара линейную скорость распространения го­рения в первые 10 мин от начала возникновения пожара необходимо принимать половинной от табличного значения (0,5 V_л). Спустя 10 мин и до момента введения средств тушения первыми подраз­делениями, прибывшими на пожар, линейная скорость при расчете берется равной табличной (т. е. V_л), а с момента введения первых средств тушения (стволов, генераторов и т. д.) до момента локали­зации пожара она вновь принимается равной 0,5 Ул. Исходя из приведенных особенностей, общую площадь пожара от момента его возникновения до ограничения распространения го­рения определяют по формулам, приведенным в табл. 5.1.

ТАБПЛИЦА 5.1. ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОЩАДИ ПОЖАРА В ЗАВИСИМОСТИ 0 ОТ ФОРМЫ, ПРОДОЛЖИТЕЛЬНОСТИ И СКОРОСТИ РАСПРОСТРАНЕНИЯ ГОРЕНИЯ

Примечание. t₁, t₂ - продолжительность распространения горения от начала его возникновения, мин; t_СВ  -продолжитель­ность распространения горения от начала его возникновения до подачи первых средств тушения, мин; t_П  - продолжительность локализации пожара по площади t_лок, мин; n - количество направлений распространения пожара при одинаковом значении ли­нейной скорости. При различных значениях линейной скорости распространения горения общая площадь определяется суммой площадей пожара на каждом направлении.

 Среди множества показателен, необходимых для расчета, особое значение представляет принцип расстановки сил и средств, участвующих в тушении пожара. От правильности определения принципа за­висит точность всего расчета, а также успех тушения пожара. В зависимости от того, как введены и расставлены силы и сред­ства, тушение в данный момент может осуществляться с охватом всей площади пожара, только части ее или путем заполнения объе­ма огнетушащими средствами. При этом расстановку сил и средств выполняют по всему периметру площади пожара или по фронту его локализации (рис. 5.1 - 5.2). Если в данный момент сосредоточенные силы и средства обес­печивают тушение пожара на всей площади, охваченной горением, то расчет их производят по площади пожара, которая численно рав­няется площади тушения. Если в данный момент обработка всей площади пожара огнетушащими средствами не обеспечивается, то силы и средства сосре­доточивают по периметру или фронту локализации для поэтапного тушения. Расчет их в этом случае осуществляют по площади туше­ния на первом этапе, считая от внешних границ площади пожара.

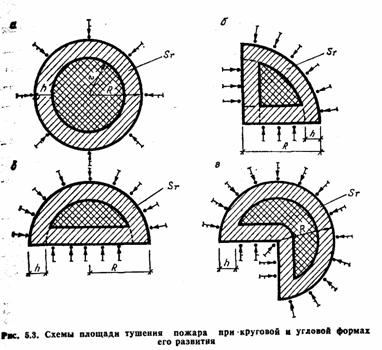

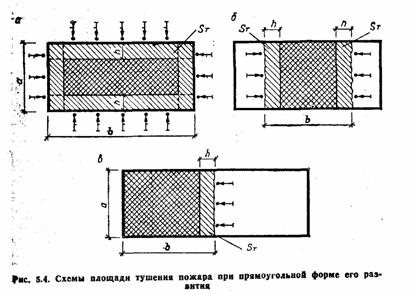

Площадь тушения S_т - это часть площади пожара, которую на момент локализации обрабатывают поданными огнетушащими сред­ствами (рис. 5.3 - 5.4). Площадь тушения водой зависит от глубины обработки горящего участка h. Практикой установлено, что по ус­ловиям тушения пожаров эффективно используется примерно третья  - часть длины струи, поэтому в расчетах глубину обработки горящей площади принимают для ручных стволов 5 м, а для лафетных - 10 м. Следовательно, площадь тушения будет численно совпадать с площадью пожара при ее ширине (для прямоугольной формы), ди­аметре (для круговой формы) и радиусе (для угловой формы раз­вития), не превышающих 10 м при подаче ручных стволов, введен­иях по периметру навстречу друг другу, и 20 м - при тушении лафетными стволами. В остальных случаях площадь тушения принимают равной разности общей площади пожара и площади, кото­рая в данный момент водяными струями не обрабатывается.

Площадь тушения при наиболее распространенных формах раз­вития пожара в ограждениях и на открытом пространстве опреде­ляют по уравнениям, приведенным в табл. 5.2. В остальных случаях, когда площадь тушения численно совпадает с площадью по­жара, необходимо пользоваться формулами табл. 1.14 и 5.1. Для ускорения практических расчетов площадь тушения можно нахо­дить по табл. 5.3 - 5.5 или графикам, разработанным в гарнизонах.

В жилых и административных зданиях с помещениями неболь­ших размеров расчет сил и средств целесообразно проводить по площади пожара, так как средства тушения можно вводить по не скольким направлениям: изнутри - со стороны лестничных клеток и снаружи - через оконные проемы. Однако и в этих случаях не исключается поэтапное тушение, особенно при пожарах в зданиях с коридорной системой планировки.

ТАБЛИЦА 5.2. ФОРМУЛЫ ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОЩАДИ ТУШЕНИЯ ПОЖАРА В ЗАВИСИМОСТИ ОТ ФОРМЫ ЕГО РАЗВИТИЯ

Примечание. При значениях  “a” , “b” и “R” равных и меньше указанных в табл. 5.2 площадь тушения будет соответствовать площади пожара (S_т = S_п) и рассчитывается по формулам, приведенным в табл. 1.14 или 1.15

ТАБЛИЦА 5.3. ПЛОЩАДЬ ТУШЕНИЯ ВОДОЙ ПРИ КРУГОВОЙ ФОРМЕ РАЗВИТИЯ ПОЖАРА

ТАБЛИЦА 5.4. ПЛОЩАДЬ ТУШЕНИЯ ВОДОЙ ПО ФРОНТУ ПРИ УГЛОВОЙ ФОРМЕ РАЗВИТИЯ ПОЖАРА

ТАБЛИЦА 5.5. ПЛОЩАДЬ ТУШЕНИЯ ВОДОЙ ПО ПЕРИМЕТРУ ПРИ УГЛОВОЙ ФОРМЕ РАЗВИТИЯ ПОЖАРА

ТАБЛИЦА 5.6. ПЛОЩАДЬ ТУШБНИЯ ВОДОЙ ПО ФРОНТУ ПРИ ПРЯМОУГОЛЬНОЙ ФОРМЕ РАЗВИТИЯ ПОЖАРА

При расстановке сил и средств по длине внешней границы горя­щей площади необходимо учитывать также периметр тушения, кото­рый а. любой форме развития меньше фактического периметра пожара.

Периметр тушения Р_т — это длина внешней границы площади пожара в данный момент, по которой осуществляется подача воды и обеспечивается непосредственная обработка поверхности горения (см. рис. 5.3 - 5.4), за вычетом отрезков со стороны соседних участков, по длине равных глубине тушения стволом h. В круговой фор­ме площади пожара периметр тушения сокращается за счет измене­ния длины окружности от внешней границы в глубину. При необходимости периметр тушения можно определять по уравнениям табл. 5.2, исключив из формулы значение h, стоящее за скобкой.

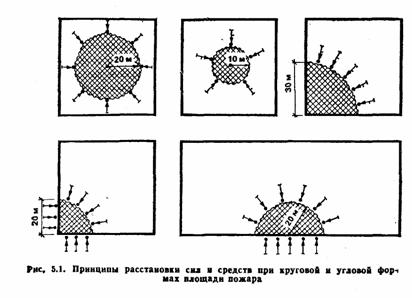

Пример 1. Определить площадь тушения пожара при рас­становке сил и средств в случаях, приведенных на рис. 5.1, а, б, в, г, д.

 Решение.

Рис. 5.1,а S_т = ph(2R - h) =3,14´5(2´20—5)=550 м²

Рис. 5.1. S_т = S_п = p´2R² = 3,14´100 =314 м².

Рис. 5.1. в S_т =0,25ph(2R - h) = 0,25´3,14´10 (2´30-10) =393 м².

Рис. 5.1. г S_т = 3,57h(R - h) = 3,57´5(20-5)= 268 м².

Рис. 5.1. д S_т = 3,57h(1,4R - h)=3,57´5(1,4´20-5)=410 м².

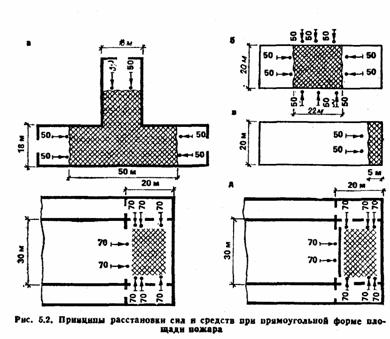

Пример 2. Определить площадь тушения пожара при расстановке сил и средств в случаях, приведенных на рис. 5.2, а, б, в, г, д.

Решение.

Рис. 5.2. а S_т = nah =3´18´5= 270 м².

Рис. 5.2, б 8т. S_т = 2h (a+b-2h) = 2´5 (20 + 22 - 2´5) = 320 м².

Рис. 5.2, в S_т = S_п = ab= 20´5 = 100 м².

Рис. 5.2, г S_т = h (a+b-2h) = 5 (2´20 + 30 - 2´5)= 300 м².

Рис. 5.2, д S_т = nah = 2´20´5 = 200 м².

Пример 3. Определить периметр тушения пожар при расста­новке сил и средств в случаях, приведенных на рис. 5.1. а, д  и 5.2. ,б

Решение.

Рис. 5.1. а Р_т=ph(2R - h) =3,14(2´20-5)» 110 м.

Рис. 5.1.,д  Р_т=3,57(1,4R - h)=3,57(1,4´20-5)» 82 м.

Рис. 5.2. б  Р_т=2(a+b-2h)=2(20+22-2´5)=64 м.
