ГЛАВА 3. ТАКТИКО-ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ ПОЖАРНЫХ МАШИН И ТАКТИЧЕСКИЕ ВОЗМОЖНОСТИ ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ
3.1. Понятие о тактических возможностях пожарных подразделений
По назначению пожарные машины подразделяются на основные, специальные и вспомогательные. К основным пожарным машинам относятся машины, которые предназначены для подачи огнетушащих средств (воды, пены, углекислоты, порошком, газоводяных и других составов) на пожар. Эта группа включает пожарные автоцистерны, автонасосы, насосно-рукавные автомобили, пожарные насосные станции, пожарные аэродромные автомобили, пожарные автомобили воздушно-пенного тушения, порошкового, углекислотного, комбинированного и газозодяного тушения, пожарные самолеты и вертолеты, суда, поезда, дрезины и мотопомпы.
Специальные пожарные машины предназначены для выполнения специальных работ при тушении пожаров. Они служат для доставки к месту пожара боевого расчета, специального пожарно-технического вооружения и аппаратов, необходимых для обеспечения работ по тушению пожаров в различных условиях. К ним относятся автолестницы и коленчатые автоподъемники, автопеноподъемники, автомобили связи и освещения, технические и рукавные автомобили, пожарные газодымозащитные и водозащитные автомобили, автомобили-дымососы, штабные и оперативные автомобили, оборудованные сигналом сирены и радиостанцией. Пожарные подразделения, вооруженные специальными пожарными машинами, работают на пожарах во взаимодействии с основными пожарными подразделениями.
Вспомогательные пожарные машины используют для выполнения второстепенных работ на пожаре. К таким машинам относятся: передвижные авторемонтные мастерские, автотопливозаправщики, грузовые, легковые и агитационные автомобили, автобусы, тракторы и другая автотехника. На каждую пожарную машину назначают боевой расчет, состоящий из командира, водителя и пожарных. Боевые расчеты на основных и специальных пожарных машинах называют отделениями.
Отделение, вооруженное автоцистерной, автонасосом или насосно-рукавным автомобилем, является первичным тактическим подразделением пожарной охраны. Последнее способно самостоятельно вып9лнять отдельные задачи по тушению пожара, спасанию людей, защите и эвакуации материальных ценностей.
Основным тактическим подразделением пожарной охраны является караул, состоящий из двух или более отделений на основных пожарных автомобилях. В зависимости от специфики охраняемого района или объекта караулы могут быть усилены одним или несколькими отделениями на специальных или вспомогательных пожарных машинах.
Для того чтобы правильно использовать пожарные подразделения на пожарах, каждый командир должен твердо знать их тактические возможности.
Тактические возможности пожарного подразделения - это способность его выполнить максимальный объем (количество) работ на пожаре по спасанию людей, эвакуации имущества и тушению пожара за определенный промежуток времени. Эти возможности зависят от тактико-технической характеристики, укомплектованности техническим вооружением и характеристики пожарной машины, численности и тактической подготовки боевого расчета, от взаимодействия между подразделениями, оперативно-тактических особенностей объекта (района выезда) и других факторов. Тактико-технические возможности пожарных машин во пожарных частях можно повышать и расширять за счет их совершенствования, внедрения рационализаторских предложений, укомплектования дополнительным пожарно-техническим вооружен нем.
В системе боевой и политической подготовки личный состав боевых расчетов отделений совершенствует свои знания и навыки в работе с пожарно-техническим вооружением, отрабатывает и совершенствует взаимодействие между номерами боевого расчета. Это позволяет повышать тактические возможности пожарных подразделений, дает возможность быстро и эффективно использовать их при тушении любых пожаров.
Отделения на автоцистернах, имея запас воды и пенообразователя, не устанавливая автоцистерну на водоисточник, могут подъехать непосредственно к месту пожара и ввести водяные или пенные стволы для тушения, а также принять меры по обеспечению спасательных работ, предотвращению взрывов или обрушений конструкций и аппаратов или сдерживать распространение огня на решающем направлении до введения сил и средств других подразделений. Время, в течение которого отделение обеспечит подачу огнетушащих средств, зависит от объема воды и пенообразователя в заправочных емкостях автоцистерны, а также от числа и типа подаваемых водяных и пенных стволов и пеногенераторов.
При установке автоцистерн на водоисточники тактические возможности отделений увеличиваются. Тактические возможности отделений на автоцистернах возрастают при наличии кислородно-изолирующих противогазов для работы в задымленной и отравленной среде.
Отделения, вооруженные автонасосами или насосно-рукавными автомобилями, в основном выполняют на пожарах те же боевые действия, что и отделения на автоцистернах. Однако объем работ, выполняемых отделением на автонасосе или насосно-рукавном автомобиле, значительно больше. Это обусловлено тем, что численность боевого расчета на автонасосе или насосно-рукавном автомобиле выше, чем на автоцистерне, у них больше пенообразователя, пожарных рукавов и другого пожарно-технического вооружения, необходимого для выполнения работ на пожарах.
Объем работ, выполняемых караулом, складывается из тактических возможностей отделений, входящих в его состав. При этом каждое отделение решает свою задачу, которая является частью общей задачи, стоящей перед караулом. Основные схемы взаимодействия отделений в карауле при подаче огнетушащих средств для тушения пожаров приведены на рис. 3.1.

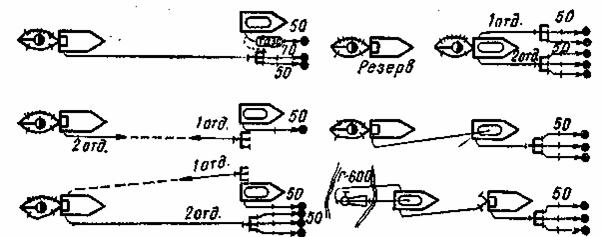

Рис. 3.1. Схемы взаимодействия отделений в составе караула
3.2. Определение тактических возможностей подразделений на основных пожарных машинах
3.2.1. Определение тактических возможностей подразделений без установки машин на водоисточники. Без установки на водоисточники используются пожарные машины, которые вывозят на пожары запас воды, пенообразователя и других огнетушащих средств. К ним относятся пожарные автоцистерны, пожарные автомобили аэродромной службы, пожарные поезда и др.
Руководитель тушения пожара должен не только знать возможности подразделений, но и уметь определять основные тактические показатели:
· время работы стволов и пеногенераторов;
· возможную площадь тушения воздушно-механической пеной;
· возможный объем тушения пеной средней кратности при имеющемся на машине пенообразователе или растворе.
Время работы водяных стволов от пожарных машин без установки их на водоисточники определяют по формуле:
t = (Vц - Nр Vр)/Nст Qст 60, (3.1)
где t - время работы стволов, мин; Vц - объем воды в цистерне пожарной машины, л; Nр - число рукавов в магистральной и рабочих линиях, шт.; Vр – объем воды в одном рукаве, л (см. п. 4.2); Nст - число водяных стволов, работающих от данной пожарной машины, шт; Qст - расход воды из стволов, л/с (см. табл. 3.25 - 3.27).
Время работы пенных стволов и генераторов пены средней кратности определяют:
t = (Vр-ра - Nр Vр)/NСВП(ГПС) QСВП(ГПС) 60, (3.2)
где Vр-ра - объем 4 или 6 %-ного раствора пенообразователя в воде, получаемый от заправочных емкостей пожарной машины, л; NСВП(ГПС) - число воздушно-пенных стволов (СВП) или генераторов пены средней кратности (ГПС), шт.; QСВП(ГПС) - расход водного раствора пенообразователя из одного ствола (СВП) или генератора (ГПС), л/с (см. табл. 3.32).
Объем раствора зависит от количества пенообразователя и воды в заправочных емкостях пожарной машины. Для получения 4 %-ного раствора необходимы 4 л пенообразователя и 96 л воды (на 1 л пенообразователя 24 л воды), а для 6 %-1ного раствора 6 л пенообразователя и 94л воды (на 1л пенообразователя 15,7л воды). Сопоставляя эти данные, можно сделать вывод, что в одних пожарных машинах без установки на водоисточники расходуется весь пенообразователь, а часть воды остается в заправочной емкости, в других вода полностью расходуется, а часть пенообразователя остается.
Чтобы определить объем водного раствора пенообразователя, надо знать, насколько будут израсходованы вода и пенообразователь. Для этой цели количество воды. приходящееся на 1 л пенообразователя в растворе, обозначим Кв (для 4 %-ного раствора ранен 24 л, для 6 %-ного - 15,7). Тогда фактическое количество воды,
приходящееся на 1 л пенообразователя, определяют по формуле:
Кф= Vц /Vпо (3.3)
где Vц - объем воды в цистерне пожарной машины, л; Vпо - объем пенообразователя в баке пожарной машины, л.
Фактическое количество воды Кф, приходящееся на 1 л пенообразователя, сравниваем с требуемым Кв. Если Кф>Кв, то пенообразователь, находящийся на одной машине, расходуется полностью, а часть воды остается. Если Кф<Кв, тогда вода в емкости машины расходуется полностью, а часть пенообразователя остается.
Количество водного раствора пенообразователя при полном расходе воды, находящейся на пожарной машина определяют по формуле:
Vр-ра = Vц / Кв +Vц (3.4)
где Vр-ра - количество водного раствора пенообразователя, л.
При полном израсходовании пенообразователя данной пожарной машины количество раствора определяют по формуле:
Vр-ра = VпоКв +Vпо (3.5)
где Vпо - количество пенообразователя на машине, л.
Возможную площадь тушения легковоспламеняющихся и горючих жидкостей определяют по формуле:
Sт = Vр-ра /Isтtр60 (3.6)
где Sт - возможная площадь тушения, м2; Isт - нормативная интенсивность подачи раствора на тушение пожара, л/(м2·с) (см. табл. 2.11); tр - расчетное время тушения, мин (см. п. 2.4).
Объем воздушно-механической пены низкой и средней кратности определяют по формулам:
Vп = Vр-ра К; Vп = Vп Кп (3.7)
Где Vп - объем пены, л; К - кратность пены; Vп - количество пенообразователя на машине или расходуемая часть его, л; Кп - количество пены, получаемой из 1 л пенообразователя, л (для 4 %-ного раствора составляет 250 л, для 6 %-ного—170 л при кратности 10 и соответственно 2500 и 1700 при кратности 100).
Объем тушения (локализации) воздушно-механической пеной средней кратности определяют по формуле
Vт = Vп /Кз (3.8)
где Vт - объем тушения пожара; Vп - объем пены, м3; Кз - коэффициент запаса пены, учитывающий ее разрушение и потери. Он показывает, во сколько раз больше необходимо взять пены средней кратности по отношению к объему тушения; Кз =2,5 - 3,5.
Примеры. Обосновать тактические возможности отделения вооруженного АЦ-40(131)137 без установки ее на водоисточник.
1. Определяем время работы двух водяных стволов с диаметром насадка 13 мм при напоре 40 м, если до разветвления проложен один рукав диаметром 77 мм, а рабочие линии состоят из двух рукавов диаметром 51 мм к каждому стволу:
t = (Vц - Nр Vр)/Nст Qст 60 = 2400 - (1´90 + 4´40)/(2´3,7´60) = 4,8 мин.
2. Определяем время работы ценных стволов и генераторов. Для этой цели необходимо найти объем водного раствора пенообразователя, который можно получить от АЦ-40(131) 137
Кф= Vц /Vпо = 2400/150 = 16 л.
Следовательно, Кф = 16 >Кв = 15,7 при 6 %-ном растворе. Поэтому объем раствора определим по формуле:
Vр-ра = VпоКв +Vпо =150 ´ 15,7 +150 = 2500 л
Определяем время работы одного пенного ствола СВП-4, если напор у ствола 40 м, а рабочая линия состоит из двух рукавов диаметром 77 мм:
t = (Vр-ра - Nр Vр)/NСВП QСВП 60 = (2500 - 2´90)/1´8´60 = 4,8 мин.
Определяем время работы одного ГПС-600, если напор у генератора 60 м, а рабочая линия состоит из двух рукавов диаметром 66 мм:
t = (Vр-ра - Nр Vр)/NГПС QГПС 60т = (2500 - 2´7)/1´6´60 = 6,5 мин.
3. Определяем возможную площадь тушения легковопламеняющихся и горючих жидкостей при следующих условиях:
при тушении бензина воздушно-механической пеной средней кратности Is= 0,08 л/(м2·с) и tр = 10 мин (см. пп. 2.3 и 2.4):
Sт = Vр-ра /Istр60 = 2500/0,08´10´60 = 52 м2;
при тушении керосина воздушно-механической пеной средней кратности (Is = 0,05 л/( м2·с) и tр = 10 мин, см. табл. 2.10 и п. 2.4)
Sт = Vр-ра /Istр60 = 2500/0,05´10´60 = 83 м2;
при тушении масла воздушно-механической пеной низкой кратности (Is = 0,10 л/( м2·с) и tр = 10 мин, см. табл. 2.10 и п. 2.4)
Sт = Vр-ра /Istр60 = 2500/0,1´10´60 = 41 м2.
4. Определяем возможный объем тушения (локализации) пожара пеной средней кратности (К =100). Для этой цели по формуле (3.7) определим объем пены:
Vп = Vр-ра К = 2500´100 == 250000 л или 250 м3.
Из условий тушения (планировки помещения, подачи ионы. нормативного времени тушения, плотности горючей нагрузки, возможности обрушения и т.д.) принимаем значение Кз'"9^ Тогда объем тушения (локализации) будет равен:
Vп = Vп /Кз = 250/3 = 83 м3.
Из приведенного примера следует, что отделение, вооруженное АЦ-40(131)137 без установки машины на водоисточник, может обеспечить работу одного ствола Б в течение 10 мин, двух стволов Б или одного А в течение 5 мин, одного пенного ствола СПВ-4 в течение 4 - 5 мин, одного генератора ГПС-600 в течение 6 - 7 мин, ликвидировать горение бензина пеной средней кратности на площади до 60 м2, керосина - до 80 м2 и масла пеной низкой кратности - до 40 м2, потушить (локализовать) пожар пеной средней кратности в объеме 80 - 100 м3.
Кроме указанных работ по тушению пожара, не задействованная часть личного состава отделения может выполнить отдельные работы по спасанию людей, вскрытию конструкций, эвакуации материальных ценностей, установке лестниц и др.
