2.3.

Интенсивность подачи огнетушащих средств при тушении пожара

В практических расчетах количество огнетушащих средств, требуемых для прекращения горения, определяют по интенсивности их подачи. Интенсивностью подачи называется количество огнетушащего средства, подаваемого в единицу времени на единицу соответствующего геометрического параметра пожара (площади, объема, периметра или фронта). Интенсивность подачи огнетушащих средств определяют опытным путем и расчетами при анализе потушенных пожаров:

I = Q_о.с / 60t_т П,                    (2.2)

где I  - интенсивность подачи огнетушащих средств, л/(м² ·с),  кг/(м² ·с), кг/(м³ ·с), м³/(м³ ·с), л/(м ·с);

Q_о.с  - расход огнетушащего средства во время тушения пожара или проведения опыта, л, кг, м³;

t_т - время, затраченное на тушение пожара или проведение опыта, мин;

П - величина расчетного параметра пожара: площадь, м²; объем, м³; периметр или фронт, м.

Интенсивность подачи можно определять через  фактический удельный расход огнетушащего средства;

I = Q_у / 60t_т П, (2. 3)

где Q_у - фактический удельный расход огнетушащего средства за время прекращения горения, л, кг, м³.

Для зданий и помещений интенсивность подачи определяют по тактическим расходам огнетушащих средств на имевших место пожарах:

I = Q_ф / П, (2.4)

где Q_ф - фактический расход огнетушащего средства, л/с, кг/с,м³/с (см, п. 2.4).

В зависимости от расчетной единицы параметра пожара (м², м³ , м) интенсивность подачи огнетушащих средств подразделяют на поверхностную [I_s, л/(м²·с), кг/(м²·с)], объемную [I_v, л/(м³·с), кг/(м³·с)] и линейную[I_л, л/(м·с), кг/(м·с)]/

Если в нормативных документах и справочной литературе нет данных по интенсивности подачи огнетушащих средств на защиту объектов (например, при пожарах в зданиях), ее устанавливают по тактическим условиям обстановки и осуществления боевых действий по тушению пожара, исходя из оперативно-тактической характериски объекта, или принимают уменьшенной в 4 раза по сравнению с требуемой интенсивностью подачи на тушение пожара

I_з = 0,25 I_тр ,          (2.5)

 Линейная интенсивность подачи огнетушащих средств для тушения пожаров в таблицах, как правило, не приводится. Она зависит от обстановки на пожаре и, если используется при расчете огнетушащих средств, ее находят как производный показатель от интенсивности поверхностной:

I_л = I_s h_т , (2.6)

где h_т  - глубина тушения, м (принимается, при тушении ручными стволами -5 м, лафетными - 10 м).

Общая интенсивность подачи огнетушащих средств состоит и двух частей: интенсивности огнетушащего средства, участвующего непосредственно в прекращении горения I_пр.г, и интенсивности потерь I_пот.

I = I_пр.г  + I_пот.,  (2.7)

Средние, практически целесообразные, значения интенсивности подачи огнетушащих средств, называемые оптимальными (требуемыми, расчетными), установленные опытным путем и практикой тушения пожаров, приведены ниже и в табл. 2.5 - 2.10.

Интенсивность подачи воды при тушении пожаров, л/(м²•с)

1. Здания и сооружения

Примечания: 1. При подаче воды со смачивателем интенсивность подачи по таблице снижается в 2 раза.

2. Хлопок, другие волокнистые материалы и торф необходимо тушить только с добавлением смачивателя.

ТАБЛИЦА 2.5. ИНТЕНСИВНОСТЬ ПОДАЧИ 6 %-НОГО РАСТВОРА ПРИ ТУШЕНИИ ПОЖАРОВ ВОЗДУШНО-МЕХАНИЧЕСКОЙ ПЕНОЙ НА ОСНОВЕ ПЕНООБРАЗОВАТЕЛЯ ПО-1

Примечания: 1. Звездочкой обозначено, что тушение пеной низкой кратности нефти и нефтепродуктов с температурой вспышки ниже 28 °С допускается в резервуарах до 1000 м³, исключая низкие уровни (более 2 м от верхней кромки борта резервуара).

2. При тушении нефтепродуктов с применением пенообразователя ПО-1Д интенсивность подачи пенообразующего раствора увеличивается в 1,5 раза.

ТАБЛИЦА 2.6. ИНТЕНСИВНОСТЬ ПОДАЧИ СРЕДСТВ ДЛЯ ТУШЕНИЯ СТРУЙНОГО ФАКЕЛА НА ОТКРЫТЫХ ТЕХНОЛОГИЧЕСКИХ УСТАНОВКАХ

Интенсивность подачи огнетушащих порошковых составов (ОПС) при тушении некоторых пожаров кг/(м²·с)

ТАБЛИЦА 2.7. ОГНЕТУШАЩИЕ КОНЦЕНТРАЦИИ НЕКОТОРЫХ ГАЛОИДОУГЛЕВОДОРОДОВ, СОСТАВОВ НА ИХ ОСНОВЕ И ДРУГИХ ВЕЩЕСТВ

ТАБЛИЦА 2.8. ИНТЕНСИВНОСТЬ ПОДАЧИ СРЕДСТВ ГАЗОВОГО ТУШЕНИЯ (ДЛЯ ПОМЕЩЕНИЙ ОБЪЕМОМ ДО 500 м²)

ТАБЛИЦА 2.9. ИНТЕНСИВНОСТЬ ПОДАЧИ РАСПЫЛЕННОЙ ВОДЫ ДЛЯ ЛОКАЛИЗАЦИИ ГОРЕНИЯ СТРУЙНОГО ФАКЕЛА ПРИ ПОЖАРАХ НА ОТКРЫТЫХ ТЕХНОЛОГИЧЕСКИХ УСТАНОВКАХ ПО ПЕРЕРАБОТКЕ ГОРЮЧИХ ЖИДКОСТЕЙ И ГАЗОВ

2.4. Расход огнетушащего средства и время тушения пожара

Различают несколько видов расхода огнетушащего средства; требуемый, фактический и общий, которые приходится определять при решении практических задач по пожаротушению.

Требуемый расход - это весовое или объемное количество огнетушащего средства, подаваемого в единицу времени на величину соответствующего параметра тушения пожара или зашиты объекта, которому угрожает опасность. Требуемый расход огнетушащего средства на тушение пожара вычисляют по формуле:

Q_тр ^т=П_т I_тр^т,            (2.8)

где Q_тр ^т  - требуемый расход огнетушащего средства на тушение пожара, л/с, кг/с, м³/с; П_т  - величина расчетного параметра тушения пожара: площадь - м², объем - м³, периметр или фронт - м; I_тр^т - интенсивность подачи огнетушащего средства для тушения пожара: поверхностная I_s -  л/(м²·с), кг/(м²·с), объемная  I_v - л/(м³·с), кг/(м³·с), или линейная I_л л/(м·с), см. табл. 2.6.. .2.10 и п. 2.3.

Требуемый расход воды на защиту объекта определяют по формуле:

Q_тр ^з =П_з I_з (2.9)

где Q_тр ^з  - требуемый расход воды на защиту объекта, л/с; П_з - величина расчетного параметра защиты: площадь, м², периметр или часть длины защищаемого участка, м; I_з  - поверхностная (или соответственно линейная) интенсивность подачи воды для защиты в зависимости от принятого расчетного параметра, л/(м²·с), л/(м·с).

Защищаемую площадь определяют с учетом условий обстановки на пожаре и оперативно-тактических факторов. Например, при пожаре в двух комнатах второго этажа трехэтажного жилого дома с однотипной планировкой площадь защиты на первом и третьем этажах можно принять равной площадям двух комнат, расположенных над местом пожара и под ним.

С учетом тушения пожара и защиты объектов формула требуемого расхода огнетушащего средства будет иметь вид:

Q_тр = Q_тр ^т  + Q_тр ^з (2.10)

При объемном тушении пожара пеной средней или высокой кратности требуемый расход пены для заполнения помещения определяют по формуле:

Q_тр^п = V_п К_з/t_р   (2.11)

где Q_тр^п - требуемый расход пены, м³/мин; V_п  - объем, заполняемый пеной. м³; t_р - расчетное время тушения; К_з - коэффициент, учитывающий разрушение пены, принимаемый в пределах 1,5 - 3.

По требуемому расходу оценивают необходимую скорость сосредоточения огнетушащего средства, условия локализации пожара, определяют необходимое количество технических приборов подачи огнетушащего средства (водяных и пенных стволов, пеногенераторов и других) :

N_приб.^т = Q_тр^т /Q_приб.    (2.12)

N_приб.^з = Q_тр^з /Q_приб.     (2.13)

где N_приб.^т ,N_приб.^з - соответственно количество технических приборов подачи огнетушащего средства (водяных стволов, СВП, ГПС) на тушение пожара и защиту, шт ; Q_тр^т,Q_тр^з - соответственно требуемый расход огнетушащего средства (воды, раствора, пены и др. ) на тушение пожара и для защиты, л/с, кг/с, м³/с; Q_приб - (расход) определяемого огнетушащего средства (воды, раствора, пены, порошка и т. д.) из технического при­бора подачи, л/с.

На практике при защите объектов водяными струями необходимое количество стволов чаще всего определяют по числу мест защиты. При этом всесторонне учитывают условия обстановки на пожаре, оперативно-тактические факторы и требования Боевого устава пожарной охраны (БУПО). Например, при пожаре в одном или нескольких этажах здания с ограниченными условиями распространения огня стволы для защиты подают в смежные с горящими по­мещениями, нижний и верхний от горящего этажи, исходя из числа мест защиты и обстановки на пожаре.

Если имеются условия для распространения огня по пустотелым конструкциям, вентиляционным каналам и шахтам, то стволы для защиты подают в смежные с горящим помещения, в верхние этажи вплоть до чердака, нижний от горящего этаж и последующие нижние этажи, исходя из обстановки на пожаре. Число стволов в смежных помещениях на горящем этаже, в нижнем и верхнем от горящего этажах должно соответствовать числу мест защиты по такти­ческим условиям, а на остальных этажах и чердаке их должно быть не менее одного. Учитывая изложенный принцип, можно определить необходимое число стволов для защиты при пожаре на любом объекте.

Фактический расход  - это весовое или объемное количество огнетушащего средства, фактически подаваемого в единицу времени на величину соответствующего параметра тушения пожара или защиты объекта, которому угрожает опасность. Эту величину измеряют теми же единицами, что и требуемый расход. В общем виде фактический расход определяют по формуле:

Q_ф = Q_ф ^т  + Q_ф ^з (2.14)

где Q_ф ^ти Q_ф ^з - соответственно фактические расходы огнетушащего средства на тушение пожара и защиту, л/с, кг/с, м³/с.

Фактический расход зависит от числа и тактико-технической характеристики приборов подачи огнетушащего средства (водяных стволов, СВП, ГПС и других). С учетом этого фактические расходы на тушение пожара и для защиты определяют по формулам:

N_ф.^т = N_приб.^т ´ Q_приб. (2.15)

N_ф.^з = N_приб.^з ´ Q_приб. (2.16)

По фактическому расходу оценивают действительную скорость сосредоточения огнетушащего средства и условия локализации пожара по сравнению с требуемым расходом, определяют необходимое число пожарных машин основного назначения с учетом использования насосов на полную тактическую возможность, обеспеченность объекта водой  при  наличии  противопожарного  водопровода и другие показатели. По величине фактический расход не может быть меньше требуемого, что является необходимым фактором в создании условия локализации пожара.

Общий расход - это весовое или объемное количество огнетушащего средства, необходимого на весь период прекращения горения и защиты негорящих объектов с учетом запаса (резерва). По общему расходу определяют необходимое количество огнетушащих средств на ликвидацию пожара, проверяют обеспеченность объекта водой при наличии пожарных водоемов, разрабатывают соответствующие мероприятия по организации тушения пожара.

Общий расход воды при ликвидации пожаров и защите негорящих объектов (аппаратов, конструкций) рассчитывают по формуле:

Q_общ^в = Q_ф ^т 60t_р К_з + Q_ф ^з 3600t_з (2.17)

где Q_общ^в  - общий расход огнетушащего средства (в данном случае воды),л, м³; t_р  - расчетное время тушения пожара, мин (см.  ниже); К_з  - коэффинт запаса огнетушащего средства (табл. 2.11); t_з - время, на которое рассчитан запас огнетушащего средства (см. табл. 2.11).

При ликвидации пожаров другими огнетушащими средствами и защите водой их общий расход определяют раздельно. Так пря тушении пожаров пенами, негорючими газами, порошками, галоидоуглеводородами общий расход воды на тушение (например, пенообразование) и для защиты объектов рассчитывают по формуле (2.17), а специальных средств по уравнению:

Q_общ^о.с = N_приб.^т  Q_приб. 60t_р К_з  (2.18)

где Q_общ^о.с  - общий расход огнетушащего средства: пенообразователя, порошка, негорючего газа и т. д., л (кг, т, м³); Q_приб.  - подача (расход) определяемого огнетушащего средства из прибора подача, л/с, кг/с, м³/с.

При известном удельном расходе требуемое количество диоксида углерода и ингибиторов для объемного тушения пожаров в помещениях определяют по формуле:

Q_общ^г = N_приб.^т Q_общ^г V_п К_з (2.19)

где Q_общ^г - требуемое количество диоксида углерода (ингибитора) для тушения пожара, кг; Q_общ^г - удельный расход газа, кг/м³ (см. табл. 2.7), V_п  - заполняемый объем помещения, м³; К_з  - коэффициент запаса диоксида углерода или ингибитора (см. табл. 2.11).

ТАБЛИЦА 2.11. ЗАПАС ОГНЕТУШАЩИХ СРЕДСТВ, УЧИТЫВАЕМЫЙ ПРИ РАСЧЕТЕ СИЛ И СРЕДСТВ ДЛЯ ТУШЕНИЯ ПОЖАРОВ

Примечание. Запас воды в водоемах (резервуарах) при тушении пожаров газовых и нефтяных фонтанов должен обеспечивать бесперебойную работу пожарных подразделений в течение дневного времени. При этом учитывается пополнение воды в течение суток насосными установками. Как показывает практика тушения пожаров, общий объем водоемов обычно составляет 2,5 - 5,0 тыс. м⁸.

В практических расчетах необходимым показателем является расчетное (нормативное) время тушения пожара - оптимально установленный период непосредственного тушения при заданной интенсивности подачи огнетушащего средства без учета времени дотушивания. Если при заданной интенсивности подачи огнетушащего средства пожар за расчетное время не ликвидируется, то интенсивность подачи повышается (за счет введения дополнительного количества технических приборов подачи), и попытка тушения пожара повторяется. В необходимом случае применяют другое огнетушащее средство и соответственно иные способы прекращения горения.

Расчетное время тушения определяют опытным путем с учетом анализа потушенных пожаров. Это время указывают в соответствующих документах по тушению пожаров. Некоторые значения расчетного времени приведены ниже. В случаях, когда для тушения одного и того же пожара имеется предел времени, для расчета сил и средств принимают наибольшее значение из этого предела (т. е. наихудшие условия).

Расчетное время тушения пожаров на различных объектах, мин

Пример 1. Здание коровника размером 12´80 м кирпичное, бес­чердачное с шиферной кровлей. Пожар возник в центре коровника и распространился в течение 30 мин со средней линейной скоростью 0,9 м/мкн (рис. 2.3).

Рассчитать необходимое число стволов Б на тушение пожара н для защиты, а также фактический расход воды на момент локали­зации пожара, при интенсивности подачи воды 0,1 л/(м²·с).

Решение:

b =V_пtn = 0,9 ´ 30 ´ 2 = 54 м.

В этом случае длина площади пожара b > 2h (глубины тушения водяными струями). Следовательно, процесс локализации необходимо осуществлять с двух сторон фронта распространения горения на глубину 5 м. При этом

S_т = nah = 2 ´ 12 ´ 5 = 20 м²;

N_ст.Б^т = S_т I_s /Q_ст.Б =120 ´ 0,1 /3,7 =4 ствола

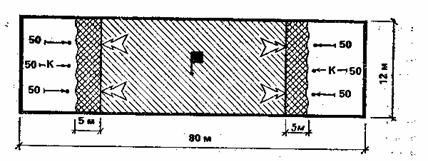

Рис. 2.3. Обстановка пожара в коровнике

Расход воды из стволов принят при напоре у ствола 40 м. Для защиты со стороны крыши принимаем два ствола Б по тактическим условиям осуществления боевых действий (см. рис. 2.3)

Q_ф = Q_ф^т + Q_ф^з = N_ст.Б ^т Q_ст.Б + N_ст.Б ^з Q_ст.Б = 4´3,7+2´3.7=22,2 л/с.

Пример 2. Для тушения бензина в резервуаре, расположенном в группе из трех РВС, требуются четыре ГПС-600 и восемь стволов А с насадком 19 мм для охлаждения резервуаров. Водоисточниками являются шесть пожарных водоемов емкостью по 400 м³каждый.

Определить общее количество пенообразователя, требуемого для тушения пожара с учетом резерва и обеспеченность объекта водой.

Решение.

Q_общ^ПО = N_ГПС Q_ГПС^ПО 60t_р K_з = 4 ´ 0,36 ´ 60 ´ 10 ´ 3 = 2592л;

Q_общ^в = N_ГПС Q_ГПС^в 60t_р K_з + N_ст.А^з Q_ст.А 3600t_з = 4 ´ 5,64 ´ 60 ´ 10 ´ 5+8 ´ 7,4 ´ 3600 ´6 = 1343400 л » 1343 м³;

Следовательно, объект водой обеспечен, так как ее количество в водоемах (6 ´ 400 = 2400 м³) значительно превышает общий расход на тушение и охлаждение
