Цепь

Смазывание цепи

В результате воздействия

грязи, пыли, а также не-

достаточного смазывания срок

службы приводной цепи сильно

сокращается.
Необходимо регулярно очищать

и смазывать приводную цепь.

Смазывать приводную цепь

не реже, чем через каждые

1000 км. При поездках по

мокрым или пыльным доро-

гам требуется более частое

смазывание.

Выключить зажигание и вы-

брать холостой ход.
Очистить приводную цепь с

помощью подходящего чистя-

щего средства, обсушить и

нанести смазку для цепей.
Удалить излишки смазки.

Проверка провисания

цепи

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.
Поворачивать заднее колесо

до тех пор, пока не будет до-

стигнут участок с минималь-

ным провисанием.

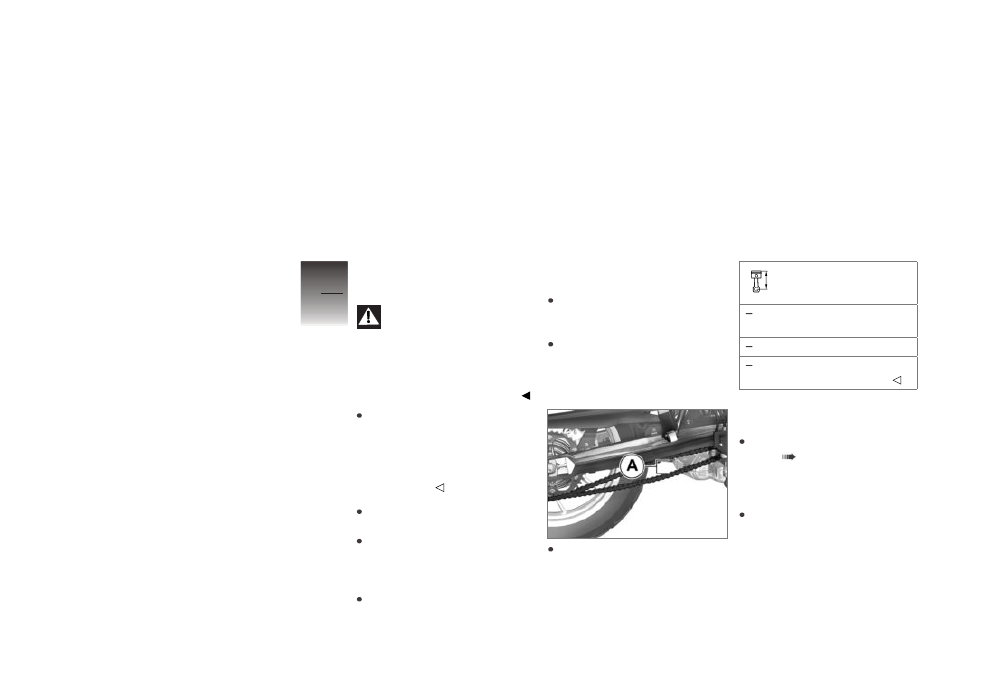

Отжать цепь с помощью от-

вертки вверх и вниз и изме-

рить разность A.

Провисание цепи

30...40 mm (Мотоцикл без

груза на боковом упоре)
с низкой посадкой

SA

20...30 mm (Мотоцикл без

груза на боковом упоре)

Если измеренное значение за

пределами допустимого диапа-

зона:

Отрегулировать провисание

цепи (

102).

Регулировка провисания

цепи

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

8

102

z

Техническое обслуживание

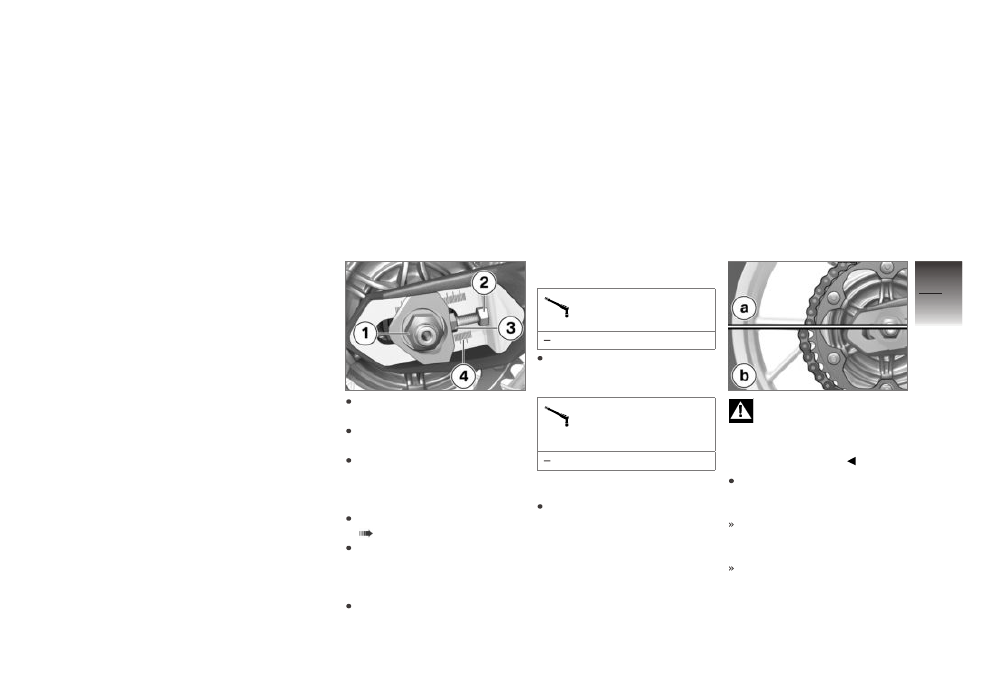

Отвернуть гайку вставной

оси 1.
Отвернуть контргайки 2 с ле-

вой и с правой стороны.
Отрегулировать провисание

цепи с помощью левого и

правого регулировочных вин-

тов 3.
Проверить провисание цепи

(

102).

Следить за тем, чтобы зна-

чение на шкале 4 было оди-

наковым с левой и с правой

стороны.
Затянуть контргайки 2 с ле-

вой и с правой стороны с

предписанным моментом за-

тяжки.

Контргайка стяжного

болта приводной цепи

19 Nm

Затянуть гайку вставной

оси 1 с предписанным

моментом затяжки.

Вставная ось заднего

колеса в качающийся

рычаг

100 Nm

Проверка износа цепи

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

Повышенный износ.
В случае выявления из-

носа на одной из частей ком-

плекта звездочек замене под-

лежит весь комплект.

Взять за самую заднюю часть

звездочки и оттянуть цепь

назад.
Если острия зубьев все еще

находятся внутри звеньев

цепи (a): Цепь в порядке.
Если острия зубьев

снимаются с цепи (b):

Обратиться на СТО, лучше

всего к официальному дилеру

BMW Motorrad.

8

103

z

Техническое обслуживание

Колеса

Рекомендация по шинам

Для каждого размера суще-

ствуют марки шин, которые

были протестированы, при-

знаны безопасными и реко-

мендованы к использованию

BMW Motorrad. BMW Motorrad

не гарантирует безопасность

использования нерекомендо-

ванных дисков и шин, так как

не может судить о степени их

пригодности.
Необходимо использовать

только те диски и шины,

которые BMW Motorrad

рекомендовал именно для

вашей модели мотоцикла.
Все необходимые сведения

об этом вы можете получить

у официальных дилеров

BMW Motorrad или на сайте

„www.bmw-motorrad.com“.

Влияние размеров колес

на функционирование

системы ABS

Размеры колес имеют важное

значение при наличии системы

ABS. В первую очередь диа-

метр и ширина колес записаны

в блок управления в качестве

базовых величин для всех не-

обходимых расчетов. Измене-

ние этих величин в результате

переоснащения на другие се-

рийно устанавливаемые колеса

может оказывать существенное

влияние на удобство регули-

ровки этих систем.
Кроме этого, необходимые для

определения угловой скоро-

сти колеса задающие колеса

датчиков должны соответство-

вать установленным системам

регулировки и не должны из-

меняться.
Если вы хотите переоснастить

ваш мотоцикл на другие ко-

леса, обсудите прежде этот

вопрос с работниками СТО, а

лучше всего с официальным

дилером BMW Motorrad. В не-

которых случаях записанные

в блоках управления данные

можно адаптировать к новым

размерам колес.

Наклейка RDC

с системой контроля давле-

ния в шинах (RDC)

SA

При неумелом демонтаже

шин существует риск по-

вреждения датчиков RDC.
Поручая работы СТО BMW

Motorrad или другой ремонтной

8

104

z

Техническое обслуживание

мастерской, обязательно сооб-

щите мастерам о том, что ко-

лесо оснащено датчиком RDC.
У мотоциклов, оснащенных си-

стемой RDC, в месте располо-

жения датчика RDC имеется

соответствующая наклейка на

ободе. При замене шины нужно

следить за тем, чтобы не по-

вредить датчик RDC. Укажите

официальному дилеру BMW

Motorrad или работникам СТО

на наличие датчика RDC.

Снятие переднего колеса

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

с системой ABS BMW

Motorrad

SA

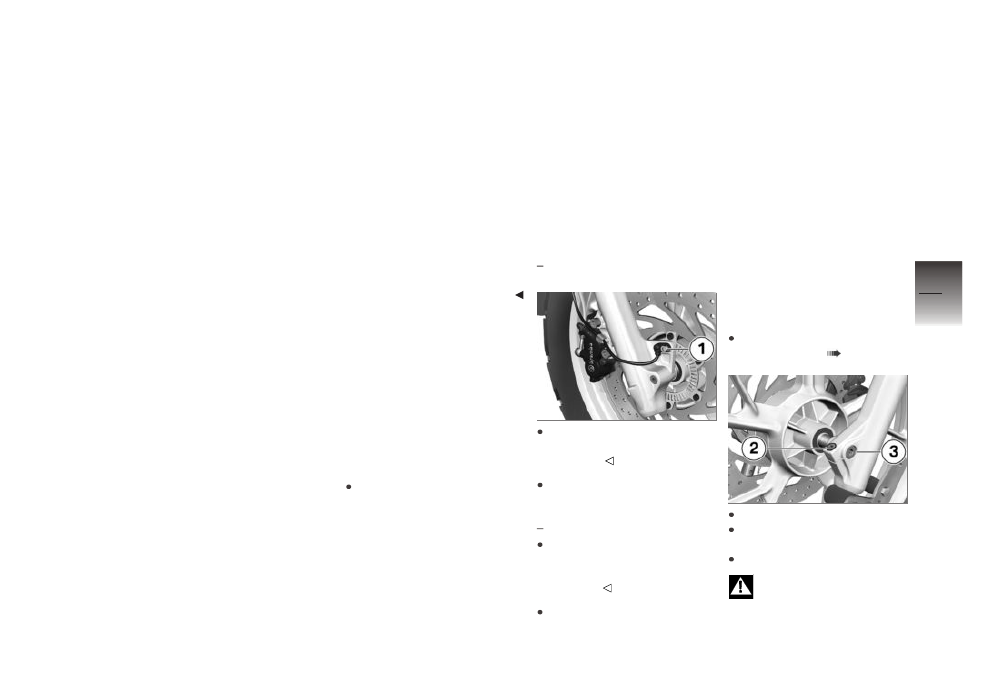

Вывернуть винт 1 и вынуть

датчик частоты вращения из

отверстия.

Опустить мотоцикл на под-

ходящую вспомогательную

опору.
с откидной подножкой

SA

Установить мотоцикл на

твердое и ровное основание

и опустить на откидную

подножку.

Приподнять мотоцикл спе-

реди, так чтобы переднее ко-

лесо свободно вращалось.

Для этой цели BMW Motorrad

рекомендует использовать

подставку под переднее ко-

лесо BMW Motorrad.
Установить подставку под пе-

реднее колесо (

110).

Вывернуть зажимной винт 2.
Снять ось 3. При этом обяза-

тельно придерживать колесо.
Не удалять смазку с оси.

Когда колодки сняты, су-

ществует опасность их

чрезмерного сжатия. В этом

случае колодки невозможно бу-

8

105

z
