Мотоцикл BMW F650GS. Руководство - часть 24

Из-за износа тормозных

колодок снижается уро-

вень тормозной жидкости в

бачке тормозного привода.

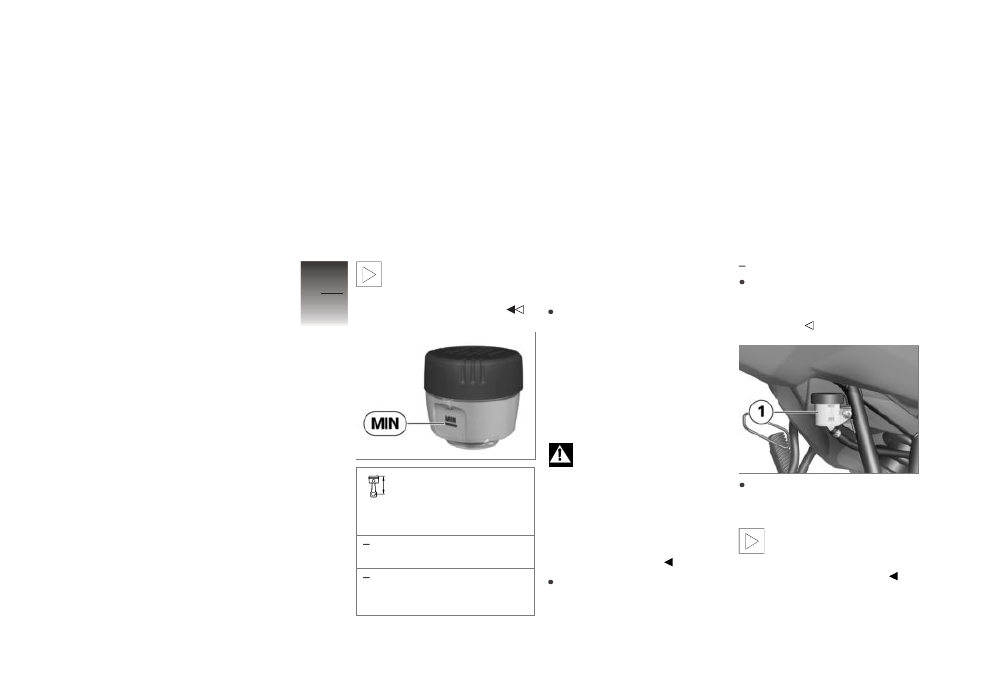

Уровень тормозной

жидкости в переднем

контуре (визуальная про-

верка)

Тормозная жидкость

(DOT4)
Уровень тормозной жидко-

сти должен быть не ниже

отметки "MIN".

При снижении уровня тормоз-

ной жидкости ниже допусти-

мого:

Как можно скорее обратиться

для устранения неисправно-

сти на СТО, лучше всего к

официальному дилеру BMW

Motorrad.

Проверка уровня

тормозной жидкости в

заднем контуре

При малом количестве

тормозной жидкости в

бачке тормозного привода в

систему может попасть воз-

дух. Это приведет к значитель-

ному снижению тормозного

действия.
Регулярно проверяйте уровень

тормозной жидкости.

Держать мотоцикл верти-

кально, при этом следить,

чтобы основание было ров-

ным и твердым.

с откидной подножкой

SA

Установить мотоцикл на

твердое и ровное основание

и опустить на откидную

подножку.

Проверить уровень

тормозной жидкости в заднем

бачке 1.

Из-за износа тормозных

колодок снижается уро-

вень тормозной жидкости в

бачке тормозного привода.

8

98

z

Техническое обслуживание

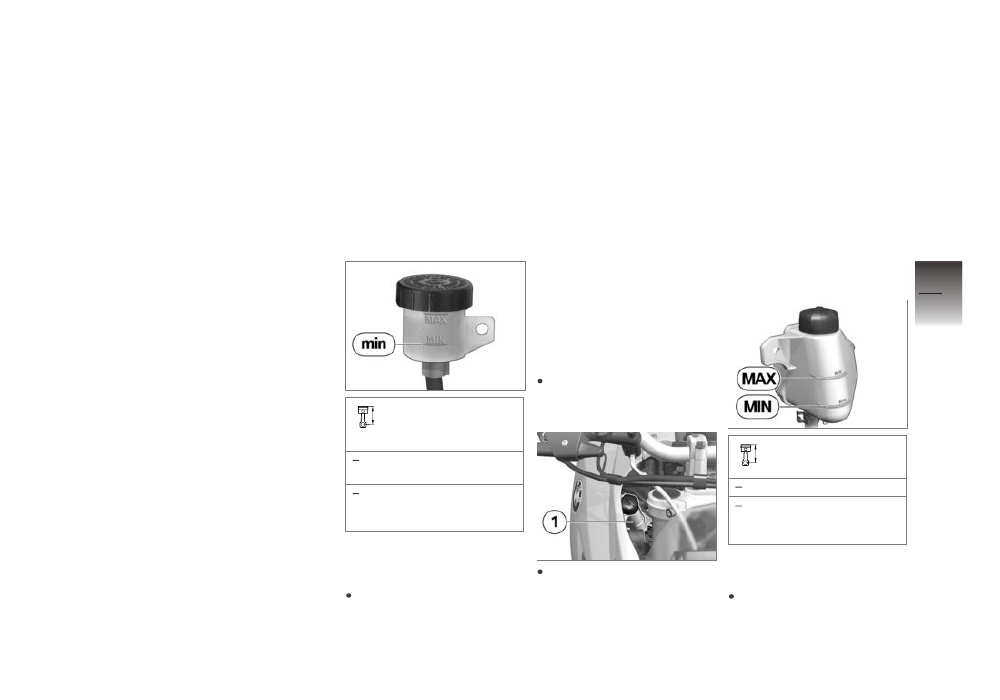

Уровень тормозной

жидкости в заднем кон-

туре (визуальная проверка)

Тормозная жидкость

(DOT4)
Уровень тормозной жидко-

сти должен быть не ниже

отметки "MIN".

При снижении уровня тормоз-

ной жидкости ниже допусти-

мого:

Как можно скорее обратиться

для устранения неисправно-

сти на СТО, лучше всего к

официальному дилеру BMW

Motorrad.

Охлаждающая

жидкость

Проверка уровня

охлаждающей жидкости

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

Проверить уровень охлажда-

ющей жидкости по расшири-

тельному бачку 1. Направле-

ние осмотра: с передней сто-

роны в пространство между

ветрозащитным щитком и

правой боковой облицовкой.

Заданный уровень

охлаждающей жидкости

Антифриз
между отметками "MIN" и

"MAX" на расширительном

бачке

При снижении уровня охлажда-

ющей жидкости ниже допусти-

мого:

Долить охлаждающую жид-

кость.

8

99

z

Техническое обслуживание

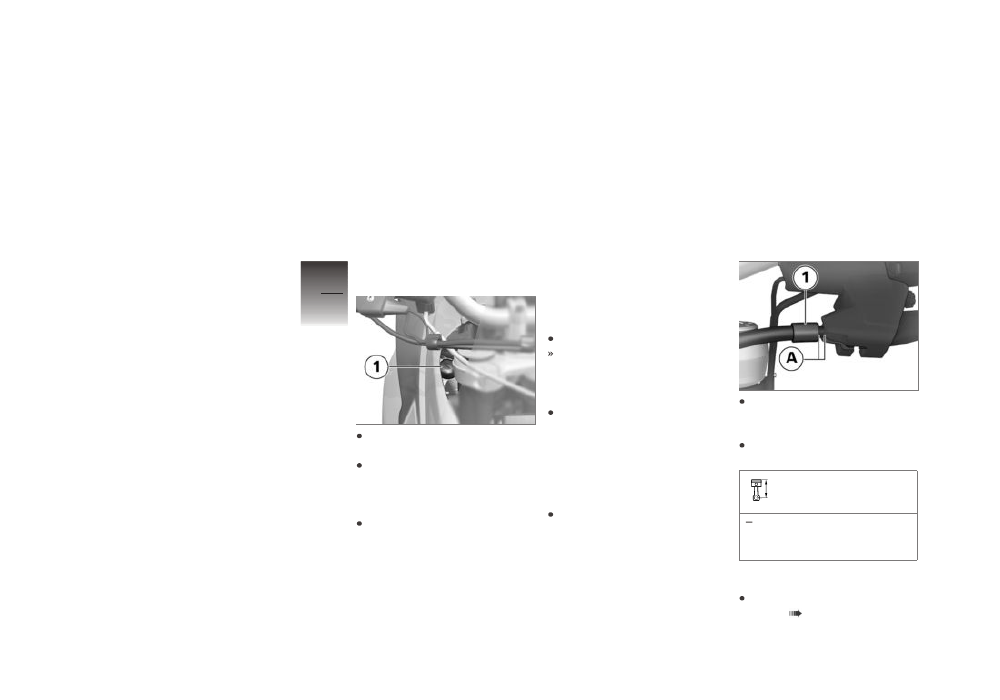

Доливка охлаждающей

жидкости

Вывернуть пробку 1 расши-

рительного бачка.
Долить охлаждающую жид-

кость до заданного уровня

с помощью подходящей во-

ронки.
Ввернуть пробку расшири-

тельного бачка.

Сцепление

Проверка

функционирования

сцепления

Нажать рычаг сцепления.
Должна четко ощущаться

точка срабатывания.

Если точка срабатывания не

ощущается:

Обратиться для проверки

сцепления на СТО, лучше

всего к официальному дилеру

BMW Motorrad.

Проверка зазора

сцепления

Повернуть руль влево.

Оттянуть тягу сцепления 1

как можно дальше от рычага

сцепления.
Измерить зазор A между ар-

матурой и тягой сцепления.

Зазор сцепления

3 mm (Руль повернут

влево, между арматурой и

тягой сцепления)

Если зазор сцепления за пре-

делами допустимого диапазона:

Отрегулировать зазор сцеп-

ления (

101).

8

100

z

Техническое обслуживание

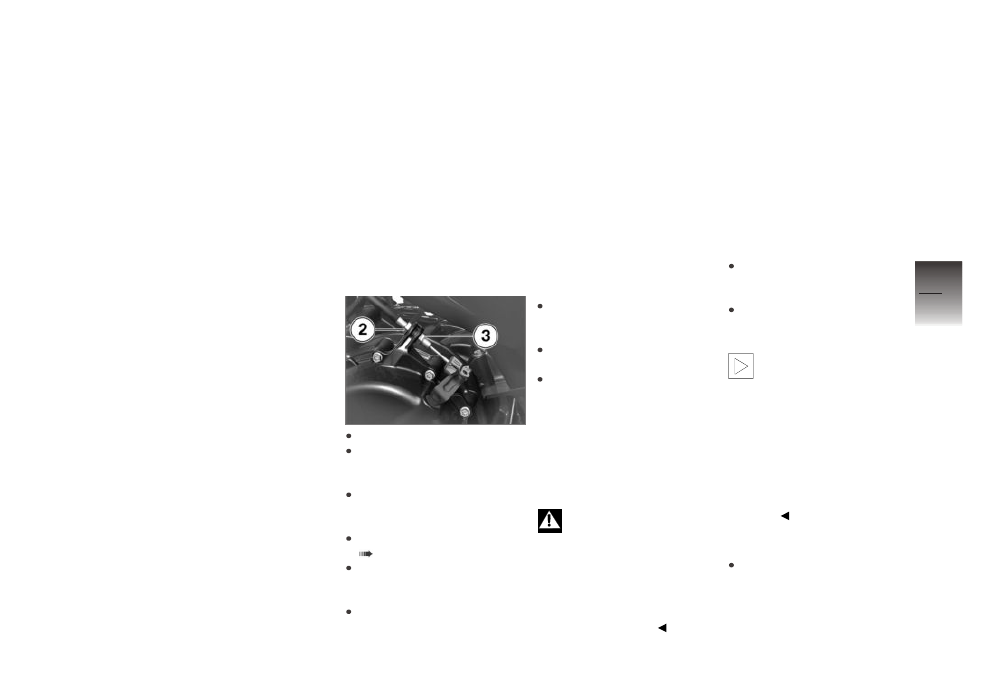

Регулировка зазора

сцепления

Отвернуть гайку 3.
Для увеличения зазора сцеп-

ления: переместить гайку 2

вверх.
Для уменьшения зазора

сцепления: переместить

гайку 2 вниз.
Проверить зазор сцепления

(

100).

Повторять эти операции до

достижения требуемого за-

зора сцепления.
Затянуть гайку 3.

Диски и шины

Проверка дисков

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.
Визуально проверить диски

на отсутствие повреждений.
Обратиться для проверки

и, при необходимости, за-

мены поврежденных дис-

ков на СТО, лучше всего к

официальному дилеру BMW

Motorrad.

Проверка высоты

рисунка протектора

Динамические показатели

вашего мотоцикла могут

измениться в худшую сторону

еще до износа рисунка протек-

тора до законодательно пред-

писанной минимальной высоты.
Заменяйте шины, не дожидаясь

износа рисунка протектора до

минимальной высоты.

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.
Измерить высоту в основных

канавках рисунка протектора

с индикаторами износа.

На каждой шине вы най-

дете индикаторы износа,

которые встроены в основные

канавки рисунка протектора.

Если высота рисунка протек-

тора снизилась до уровня ин-

дикатора, значит шина полно-

стью изношена. Местонахожде-

ние индикаторов обозначено

на боковой стороне шины, на-

пример, буквами TI, TWI или

стрелкой.
При достижении минимальной

высоты рисунка протектора:

Заменить соответствующую

шину.

8

101

z

Техническое обслуживание
