- 65 -




Воздушный фильтр

Засорённый воздушный фильтр ограничивает впуск воздуха, увеличивает расход топлива, сни-
жает мощность двигателя, загрязняет свечи.
Обслуживать воздушный фильтр необходимо в соответствии с Регламентом обслуживания. При
эксплуатации в пыльной, сырой или грязной среде фильтроэлемент следует обслуживать чаще,
чем это рекомендовано в Регламенте. Эту работу следует поручить официальному дилеру
CFMOTO.

Очистка отстойника фильтра

·  Трубка отстойника находится справа, около задней части стартера.

·  Если в ней появилась вода или масло, требуется обслужить воздушный фильтр и его корпус,

очистить отстойник.

- 66 -







РУЧКА ГАЗА

Проверяйте работу ручки газа с периодичностью, указанной в Регламенте обслуживания. Убеди-
тесь в отсутствии чрезмерного свободного хода в приводе тросика газа. Отрегулируйте в случае
необходимости.
Ручкой газа управляются заслонки в дросселе. Если свободный ход в приводе заслонок слишком
большой (например, из-за вытягивания тросика или разрегулировки)– мотор может с опозданием
отзываться на поворот ручки, особенно на режиме малого газа. Кроме того, заслонки могут не
открываться полностью. С другой стороны, если свободного хода не будет совсем – будет доста-
точно трудно контролировать положение заслонок, а обороты холостого хода могут оказаться
нестабильными.

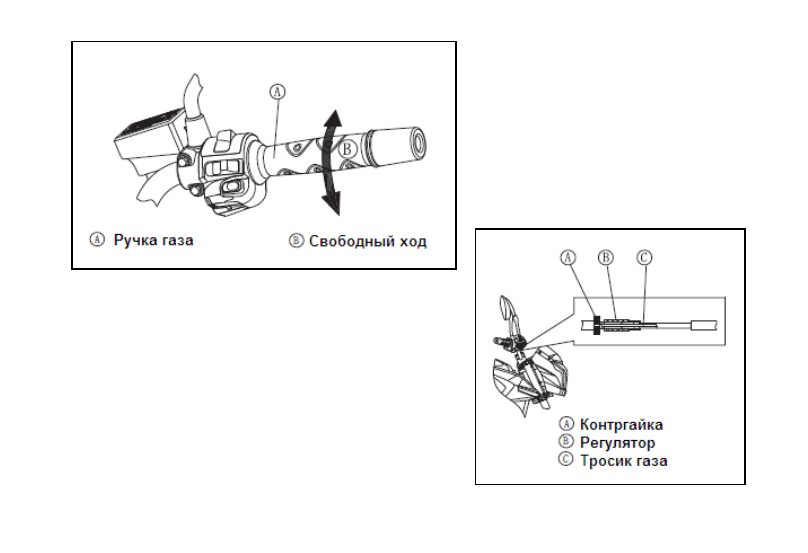

Проверка

·  Слегка поворачивая вперёд-назад ручку газа, определите величину её свободного хода.

·  Добейтесь минимального свободного хода ручки газа.



ПРЕДОСТЕРЕЖЕНИЕ



Не  забудьте  поставить  на  место  отстойник  после  обслужи-
вания. В  противном  случае, даже  небольшое  количество
масла  из  корпуса  фильтра  может, попав  на  заднюю  шину,
ухудшить сцепление её с дорожным покрытием и привести к
ДТП и травме.





- 67 -




Свободный ход ручки газа: 2-3мм








Регулировка ручки газа

·  Отпустите контргайку на верхнем конце (у ручки)

тросика газа и, вращая регулятор, добейтесь нали-
чия ощутимого свободного хода ручки газа.

- 68 -

·  Вращая регулятор тросика, добейтесь, чтобы при полностью закрытой заслонке дросселя у

ручки газа свободного хода не стало.

·  Подтяните контргайку.

·  Вращая регулятор, добейтесь получения ручкой 2-3мм свободного хода.

·  Затяните контргайку окончательно.






Регулировка холостого хода

Настройка оборотов холостого хода выполнена
на заводе и, кроме тех случаев, когда это
сказывается на работе двигателя, не должно
возникать необходимости в её регулировке
своими силами. Если Вы обнаружили, что на обороты холостого хода влияют какие-либо факто-
ры, свяжитесь с Вашим дилером - он сделает приборную диагностику и примет все меры для вос-
становления надлежащей работы мотоцикла.





ОСТОРОЖНО



Езда на мотоцикле с плохо отрегулирован-
ным, повреждённым или неправильно про-
ложенным тросиком газа может быть очень
опасной.
