- 54 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


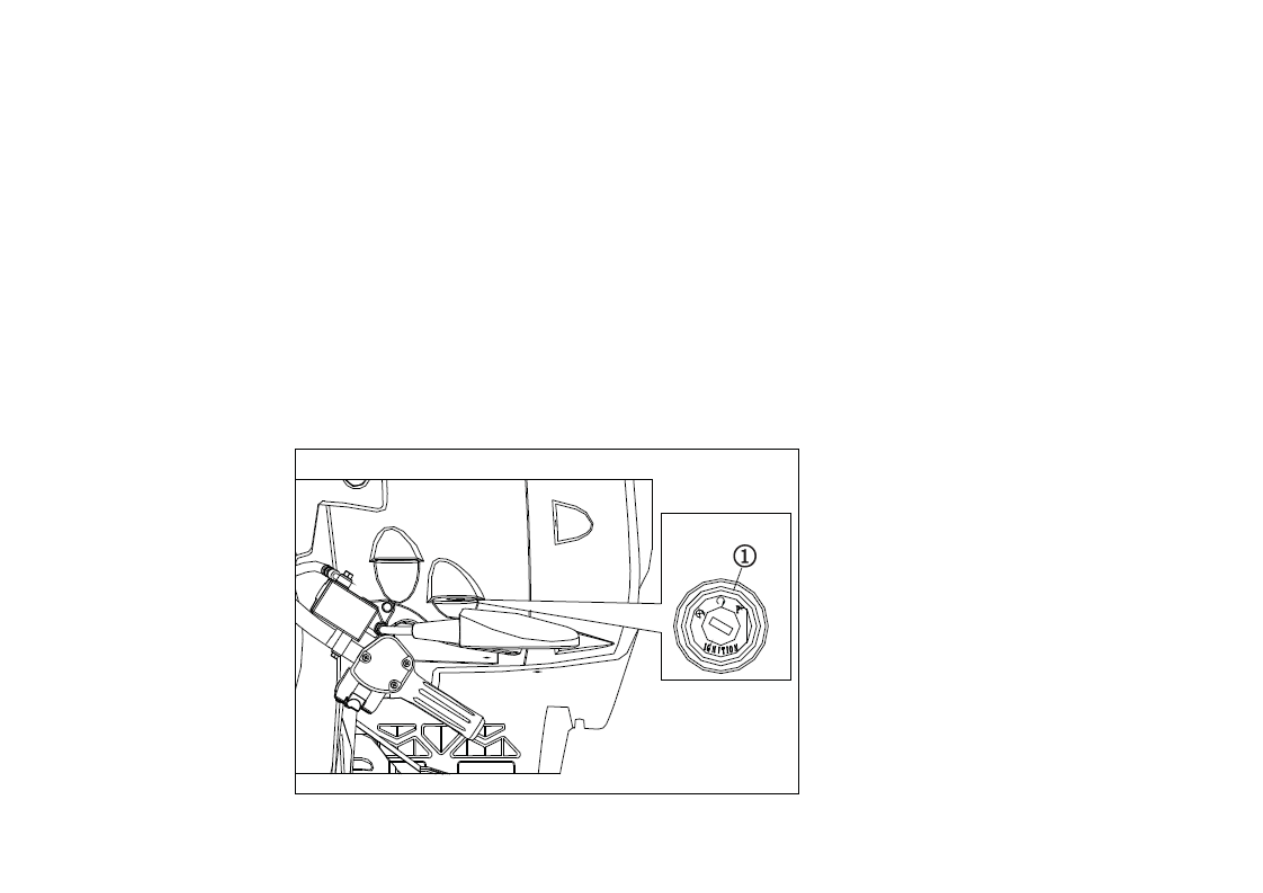

Главный выключатель

Главный выключатель (замок зажигания) имеет следующие положения:

OFF

(ВЫКЛ):

Все электрические цепи выключены. В этом положении выключателя можно извлечь ключ зажигания.

ON

(ВКЛ):

Двигатель можно запустить только в этом положении выключателя. Фары, передние и задние габаритные фонари загораются, когда
включен переключатель света. В этом положении невозможно извлечь ключ зажигания.

Третье положение соответствует на данной модели положению OFF (ВЫКЛ):











- 55 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА



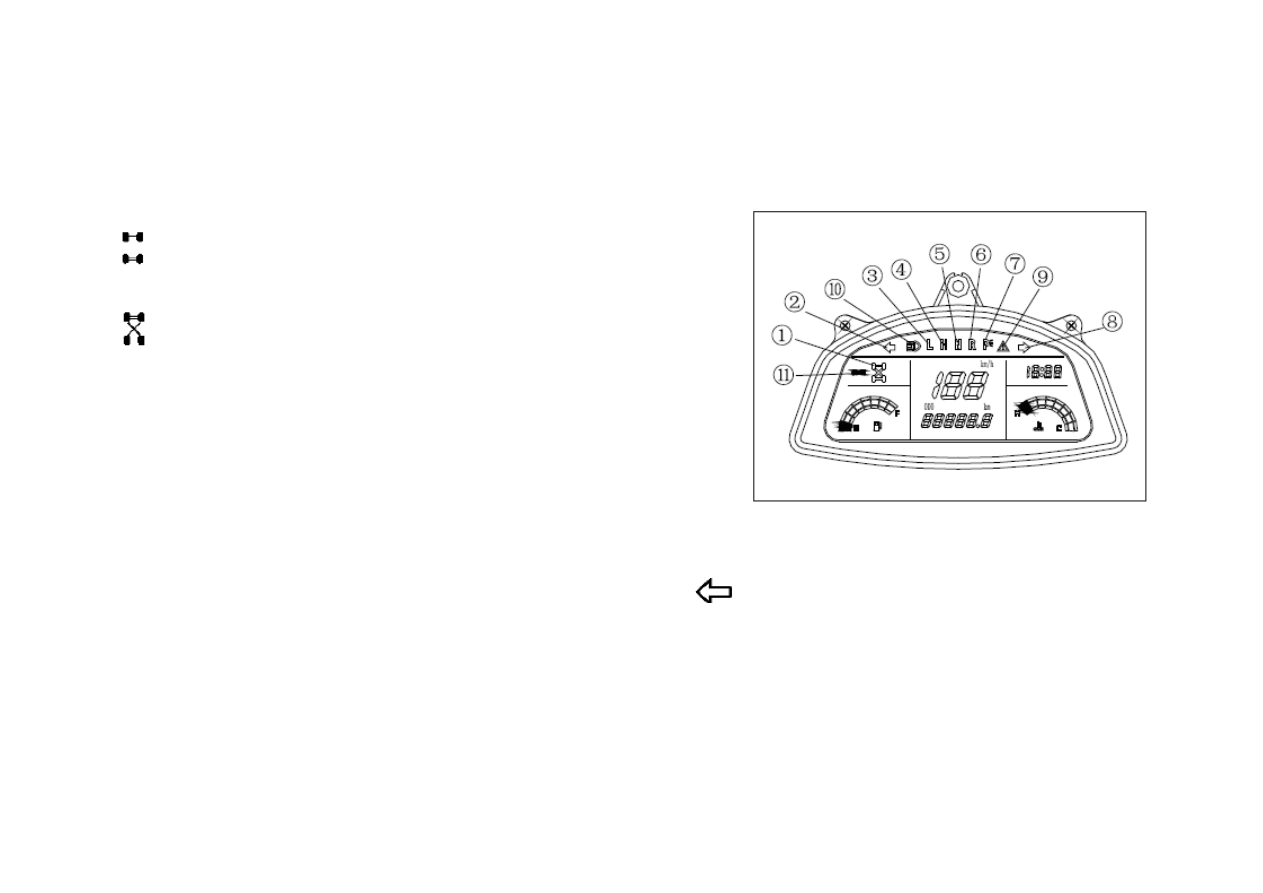

Индикаторы и предупредительные сигнальные лампы


Индикатор полного привода







Этот индикатор загорается, когда переключатель режимов "2WD" (2

ведущих колеса) / "4WD" (4 ведущих колеса) установлен в положение "4WD"
(4 ведущих колеса).

Индикатор блокировки дифференциала передних колѐс "DIFF.LOCK" в

режиме полного привода горит (НЕ МОРГАЕТ), когда переключатель "LOCK"
— "4WD" (полный привод с блокировкой дифференциала передних колѐс)
установлен в положение "LOCK-4WD" и полный привод с блокировкой
дифференциала передних колѐс

полностью включились

).



ПРИМЕЧАНИЕ

Благодаря устройству синхронизации в механизме блокировки переднего
дифференциала, индикатор полного привода может не загореться, пока
квадроцикл не начнѐт движение.


Индикатор левого поворота





Этот индикатор загорается при нажатии переключателя поворотов влево "

".


Индикатор пониженной передачи "L"





Этот индикатор загорается при выборе пониженной передачи "L".


Индикатор повышенной передачи "H"





Этот индикатор загорается при выборе повышенной передачи "H".


Индикатор нейтрального положения "N"





Этот индикатор загорается при выборе нейтрального положения "N".

- 56 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


Индикаторы и предупредительные сигнальные лампы


Индикатор заднего хода "R"





Этот индикатор загорается при выборе заднего хода "R".


Индикатор стояночного тормоза "P"





Этот индикатор загорается при включении рычага стояночного тормоза "P" (стоянка).


Индикатор правого поворота





Этот индикатор загорается при нажатии переключателя поворотов вправо "

"


Индикатор переключателя

«

OVERRIDE

»





Этот индикатор загорается при нажатии переключателя

«OVERRIDE»

.


Индикатор дальнего света фар





Этот индикатор загорается при нажатии переключателя света фар в положение





ПРИМЕЧАНИЕ

Если спидометр не показывает скорость во время движения, обратитесь к авторизированному дилеру CFMoto, чтобы проверить
электрическую цепь датчика скорости.
Если индикаторы работают «не штатно», также обратитесь к дилеру.

- 57 -

СВОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ


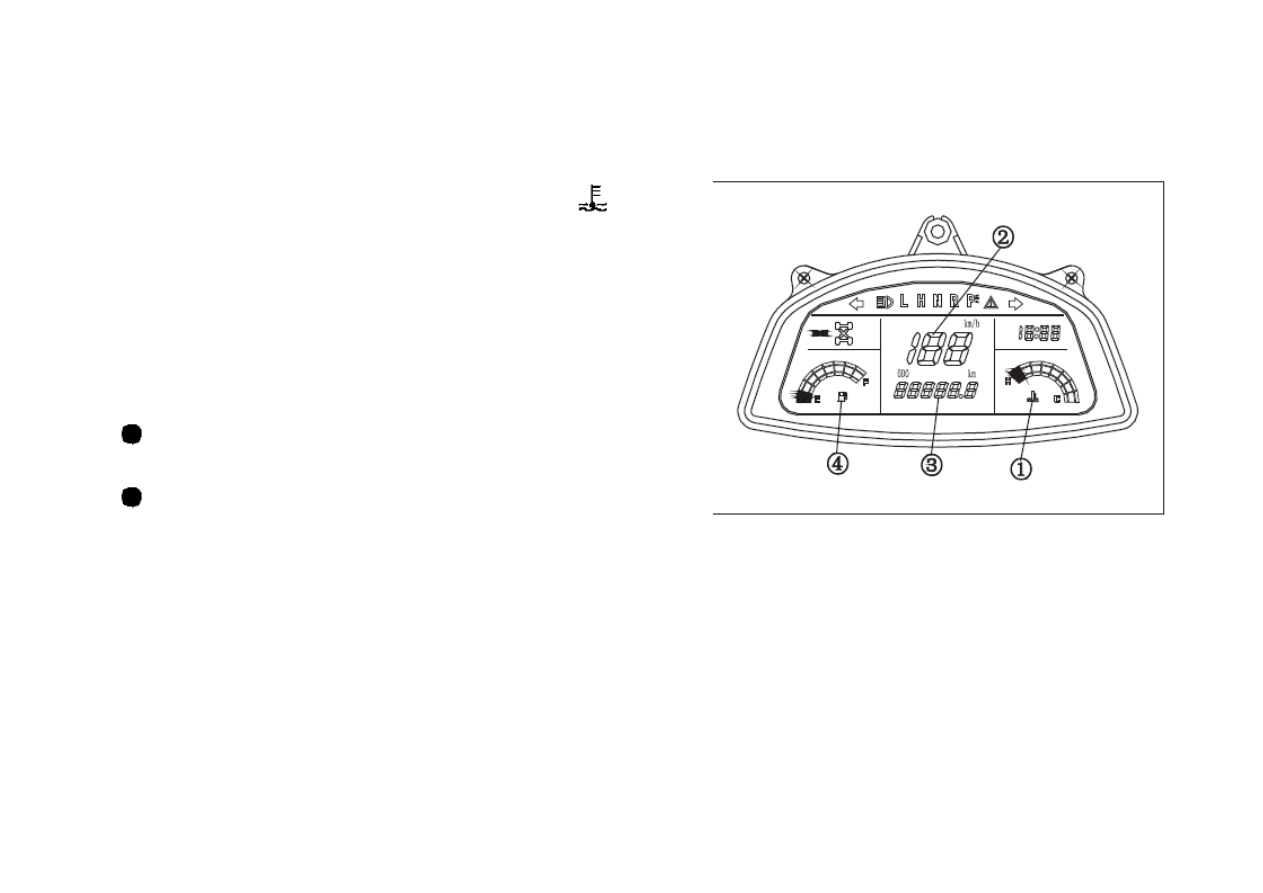

Приборная панель



Указатель температуры охлаждающей жидкости



"

"

Если  указатель  температуры  находится  в  зоне  белого  сектора  С,  это
означает,  что  температура  нормальная.  Нахождение  его  в  красном
секторе  Н  показывает,  что  температура  высокая.    В  этом  случае,
пожалуйста,  заглушите  двигатель,  пока  температура  охлаждающей
жидкости  не  снизится.  Если  температура  повышается  часто,  проверьте
уровень  охлаждающей  жидкости,  включение  вентилятора  системы
охлаждения, или проконсультируйтесь с дилером.



ОСТОРОЖНО




Двигатель может перегреться, если квадроцикл перегружен. Если это

произошло, уменьшите нагрузку до значений, указанных в этой
инструкции.



После повторного запуска убедитесь, что указатель температуры

находится в зоне белого сектора С. Продолжительная работа двигателя
при указателе температуры, находящемся в красном секторе Н, может нанести двигателю ущерб.

Спидометр: показывает скорость движения. Одометр: показывает общий пройденный путь.

Указатель уровня топлива:


Показывает оставшееся количество бензина в топливном баке. «F» - показывает общее количество топлива 19 л. Когда указатель

доходит до начала красного сектора, необходимо заправить топливо как можно скорее. Красная отметка говорит о том, что топлива
осталось около 4 л.
