Квадроцикл CFMoto HX500-S, HX500-L. Руководство - часть 13

- 46 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Воздушная заслонка



Заслонка помогает завести холодный двигатель. См. процедуру запуска двигателя на стр.___ для правильной установки положения
заслонки и дросселя во время запуска двигателя.


Топливный бак

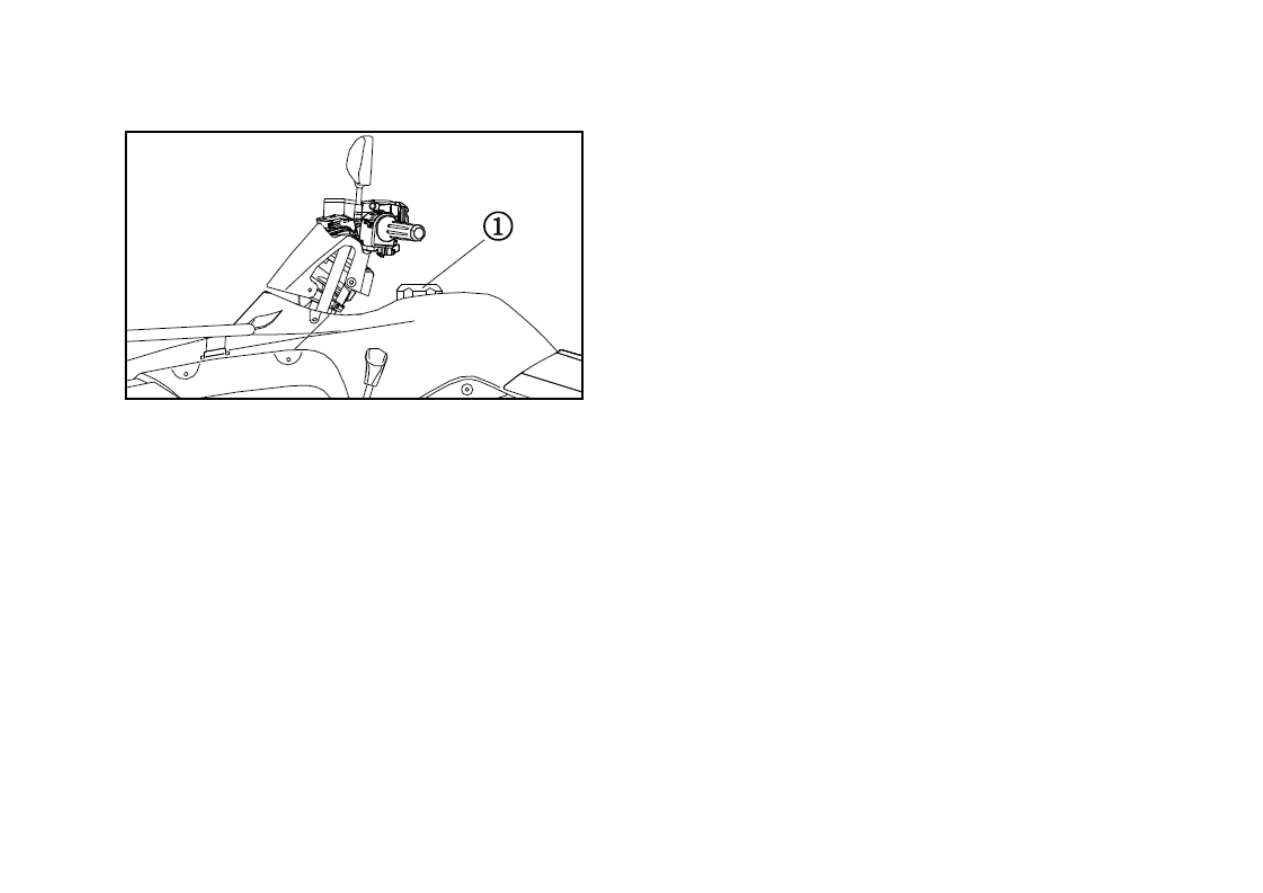

Крышка горловины топливного бака  расположена прямо под рулѐм.
Снимите крышку горловины топливного бака, повернув еѐ против часовой стрелки.
Установите крышку горловины топливного бака, повернув еѐ по часовой стрелке.






- 47 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


Безопасность в обращении с топливом





ПРЕДУПРЕЖДЕНИЕ


Бензин легко воспламеняем и  взрывоопасен при определѐнных условиях.



При работе с бензином всегда соблюдайте крайнюю осторожность.



Заправку бензином всегда производите при выключенном двигателе, на открытом воздухе или в хорошо проветриваемом

помещении.



Никогда не заполняйте пластиковую ѐмкость, пока она находится на корпусе квадроцикла.  Между ним и контейнером возможно

образование заряда статического электричества, разряд которого может привести к воспламенению паров топлива.



Никогда не курите и не допускайте возникновения открытого огня и искр рядом с местом заправки или хранения бензина.



Не заливайте в бак слишком много топлива, не заполняйте горловину бака.



При попадании бензина на кожу или одежду немедленно промойте это место водой с мылом, одежду смените.



Никогда не заводите двигатель и не оставляйте его работать  в закрытом помещении. Выхлопные газы ядовиты и могут очень

быстро привести к потере сознания или летальному исходу.





ПРЕДУПРЕЖДЕНИЕ


Выхлопные газы двигателя транспортного средства содержат химические соединения, способствующие развитию онкологических
заболеваний, пороков развития, нарушений репродуктивной функции. Эксплуатируйте транспортное средство только вне помещения
или в хорошо проветриваемом помещении.



- 48 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


Рычаг селектора передач автоматической трансмиссии

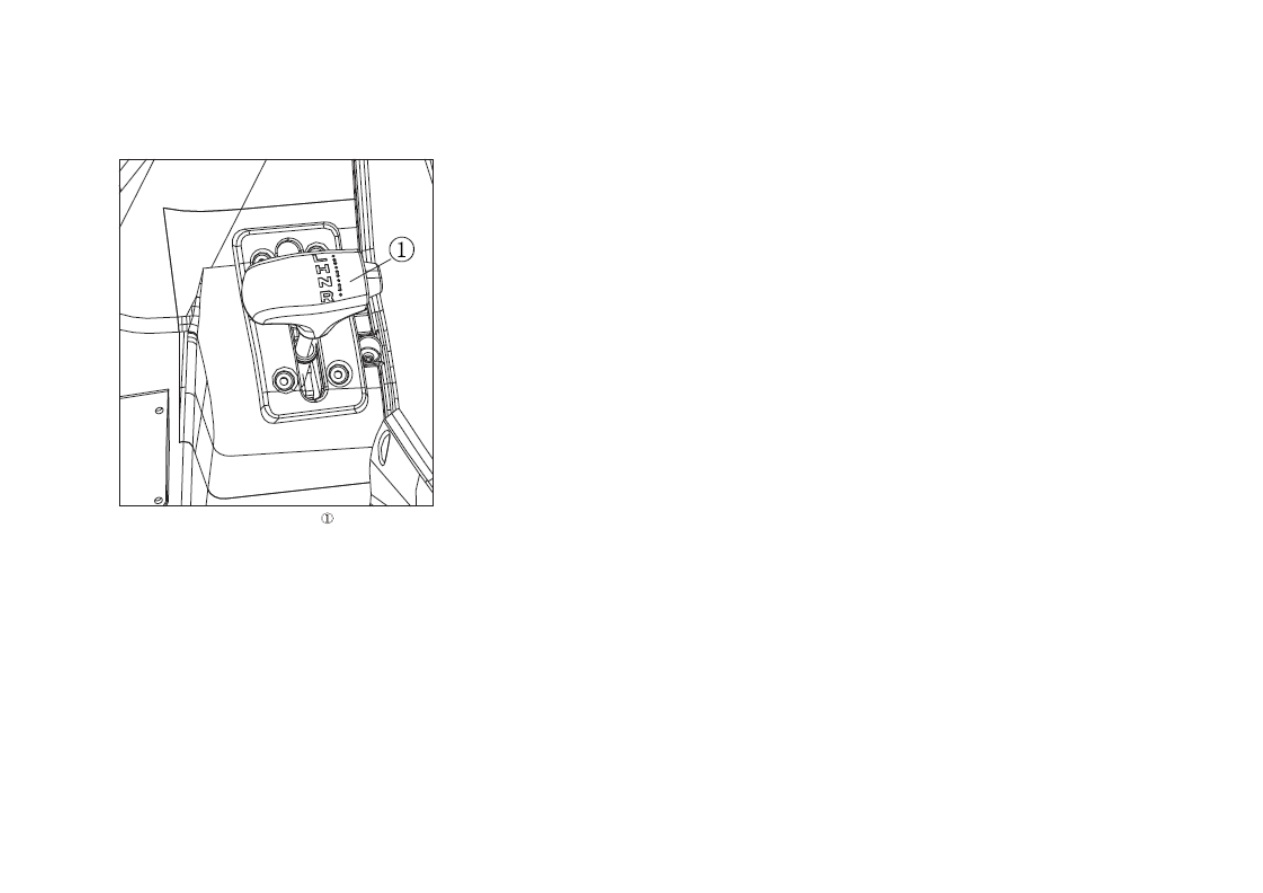

Рычаг селектора передач   расположен с левой стороны транспортного средства.
L:

пониженная передача

H:

повышенная передача

N:

нейтральное положение

R:

задний ход

Чтобы переключиться на задний ход, необходимо сначала задействовать дублирующий рычаг тормоза или педаль тормоза, для
активации механизма разблокировки селектора.
Для переключения с заднего хода, также необходимо выжать дублирующий рычаг тормоза или педаль тормоза.



ОСТОРОЖНО


Переключение передач  при оборотах двигателя выше холостого хода или во время движения может привести к выходу из строя
трансмиссии. Для переключения передачи остановите транспортное средство и при двигателе, работающем на холостом ходу,
переместите рычаг на желаемую передачу. Перед включением заднего хода задействуйте ножной тормоз или дублирующий рычаг на
руле.

- 49 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


Срок службы ремня вариатора



Для увеличения срока эксплуатации ремня используйте пониженную передачу (L) в сложных условиях движения и когда двигаетесь со
скоростью менее 12 км/ч длительное время.
Если необходимо буксировать Ваше транспортное средство, переместите рычаг селектора в положение N (нейтральное положение)
для лучшей мобильности и предотвращения повреждения ремня.



Ручной стартер


Если аккумулятор заряжен слабо и не может запустить двигатель, используйте ручной стартер





для запуска двигателя, пока

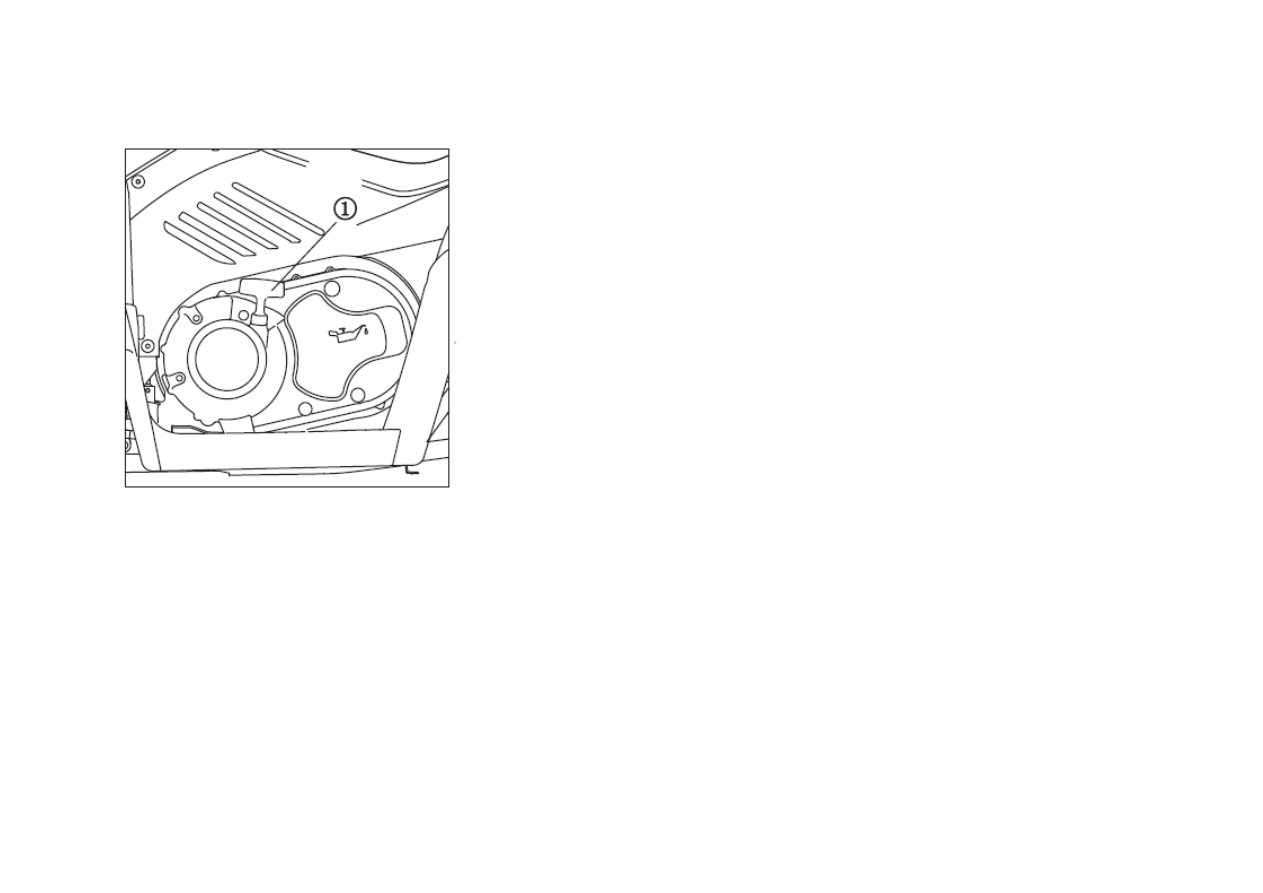

аккумулятор не будет приведѐн в рабочее состояние. Ручной стартер расположен слева.
Двигатель оборудован автоматическим декомпрессором. Он позволяет завести двигатель с помощью ручного стартера, организуя
«утечку» компрессии при прокручивания коленчатого вала. Декомпрессор чувствует, когда частота вращения двигателя достаточна для
запуска и восстанавливает компрессию.

1.

Расположите транспортное средство на ровной поверхности, поставьте на стояночный тормоз.

2. Крепко сожмите рукоятку стартера и слегка потяните трос для вхождения механизма стартера в зацепление.
3. Для запуска двигателя резко потяните рукоятку, вытягивая трос стартера.
