Квадроцикл CFMoto HX500-S, HX500-L. Руководство - часть 12

- 42 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза



Рычаг тормоза передних колѐс

Рычаг тормоза передних колѐс





расположен на руле с правой стороны.

Нажмите на рычаг тормоза по направлению к рулю, чтобы задействовать тормоз передних колѐс.






Рычаг и педаль тормоза всех колѐс

Педаль тормоза расположена справа (у опоры правой ноги), а дублирующий рычаг тормоза – на левой стороне руля.
Выжмите педаль или нажмите дублирующий рычаг тормоза по направлению к рулю, чтобы задействовать тормоз колѐс.





- 43 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА



Тормоза







ПРЕДУПРЕЖДЕНИЕ


Эксплуатация квадроцикла с «мягкими» рычагами тормозов может привести к потере тормозной способности


и, как следствие, к аварии. Никогда не эксплуатируйте квадроцикл, если по ощущениям рычаги тормозов недостаточно упруги.

Перед началом поездки всегда проверяйте уровень жидкости в главном тормозном цилиндре и ход рычага тормоза. При нажатии
рычага должно ощущаться  определенное усилие. Если рычаг нажимается слишком легко, это может означать утечку тормозной
жидкости или недостаточный уровень жидкости в главном тормозном цилиндре. Перед началом поездки необходимо устранить причину
утечки или долить тормозную жидкость (если это необходимо). Для проведения правильной диагностики и ремонта свяжитесь с
официальным дилером CFMoto.
Тормозная жидкость
Перед каждой поездкой на квадроцикле проверяйте уровень тормозной жидкости в главном цилиндре переднего тормоза и в бачке с
тормозной жидкостью для ножного тормоза. Главный цилиндр переднего тормоза расположен на правой стороне руля.
Компенсационный бачок с тормозной жидкостью для ножного тормоза находится рядом с педалью тормоза.

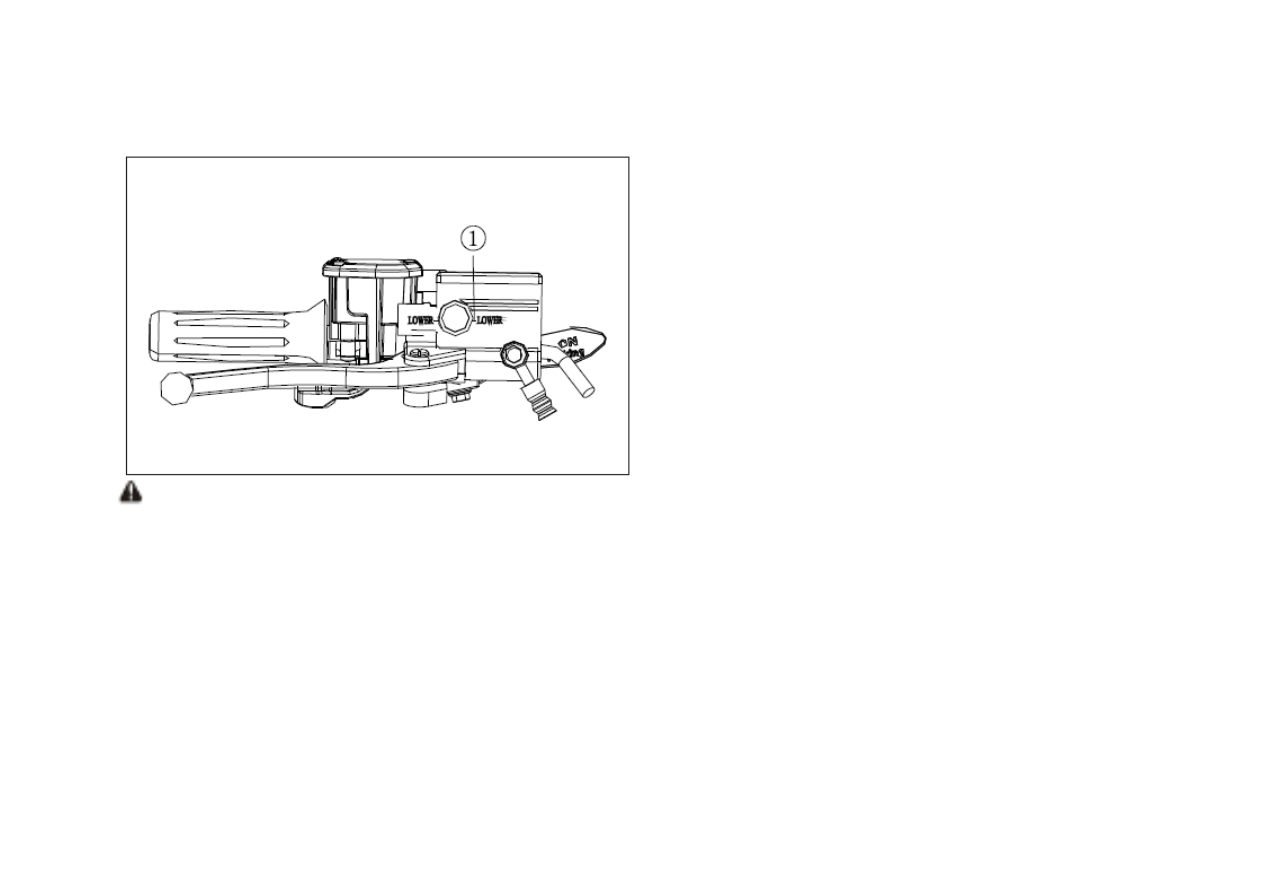

Уровень тормозной жидкости для тормоза передних колѐс можно увидеть через окно индикатора сбоку главного цилиндра. Когда
уровень тормозной жидкости ниже минимальной отметки, необходимо долить тормозную жидкость того же типа, что и раньше.

- 44 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза





ПРЕДУПРЕЖДЕНИЕ


Переполнение бачков тормозных цилиндров может привести к
«прихватыванию» тормозов или к их блокировке и, как
следствие, к серьѐзной травме или летальному исходу.
Поддерживайте уровень тормозной жидкости на рекомендуемом
уровне. Не заливайте чрезмерное количество тормозной
жидкости.

ПРИМЕЧАНИЕ:
Во время проверки уровней тормозной жидкости квадроцикл
должен находиться на горизонтальной поверхности, а руль - в
положении «прямо».





Если уровень жидкости низкий, добавляйте тормозную

жидкость DOT3.
НЕ ЗАЛИВАЙТЕ ЧРЕЗМЕРНОЕ КОЛИЧЕСТВО ЖИДКОСТИ.





ПРЕДУПРЕЖДЕНИЕ

Никогда не храните и не используйте открытую ранее бутылку с тормозной жидкостью. Тормозная жидкость гигроскопична (она очень
быстро впитывает влагу из воздуха). Влага приводит к снижению температуры кипения тормозной жидкости, что влечет за собой
преждевременное уменьшение эффективности работы тормозов и вероятность аварии и серьѐзной травмы. После открытия ѐмкости с
тормозной жидкостью всегда сливайте остаток, если невозможно еѐ хранение в герметичной таре.

- 45 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза

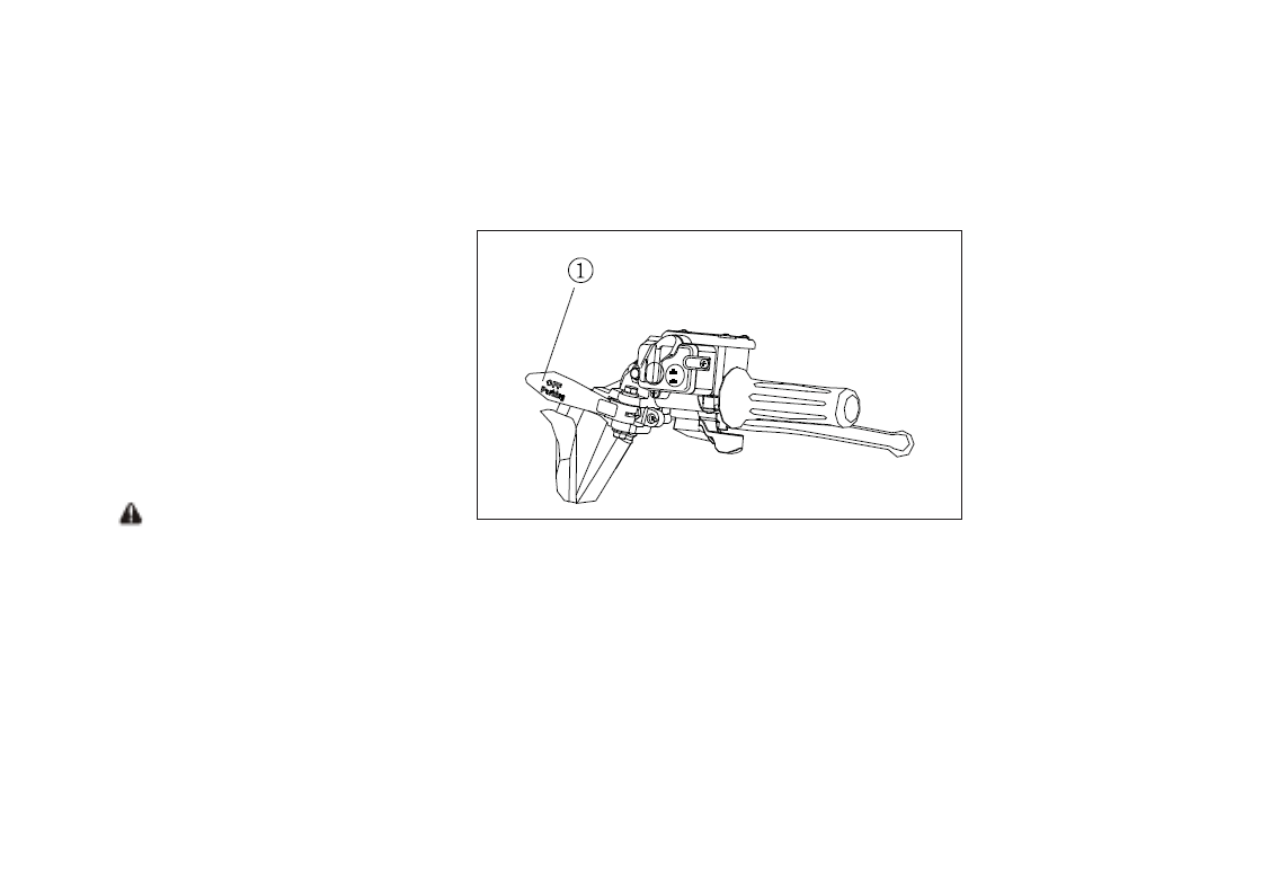

Стояночный тормоз

Если Вы хотите «запарковать» (поставить на стоянку) транспортное средство, выключите двигатель, и переместите рычаг парковочного
тормоза в положение «ОN Рarking» .




ПРЕДУПРЕЖДЕНИЕ



Эксплуатация квадроцикла при задействованном стояночном тормозе может привести к аварии и, как следствие, к серьѐзной травме
или летальному исходу.
Перед началом эксплуатации всегда проверяйте, чтобы стояночный тормоз был отключен.
Важные меры предосторожности
• Если оставить квадроцикл на длительное время с включенным стояночным тормозом, последний может ослабеть. Для
предотвращения самопроизвольного качения квадроцикла всегда блокируйте колѐса.
• При стоянке квадроцикла на склоне не полагайтесь исключительно на стояночный тормоз. Всегда блокируйте колѐса со стороны,
дальней от вершины холма, для предотвращения скатывания квадроцикла. Существует и другая возможность парковки - оставлять
квадроцикл  «поперѐк» на склоне.
