Квадроцикл CF500A. Руководство - часть 47



185

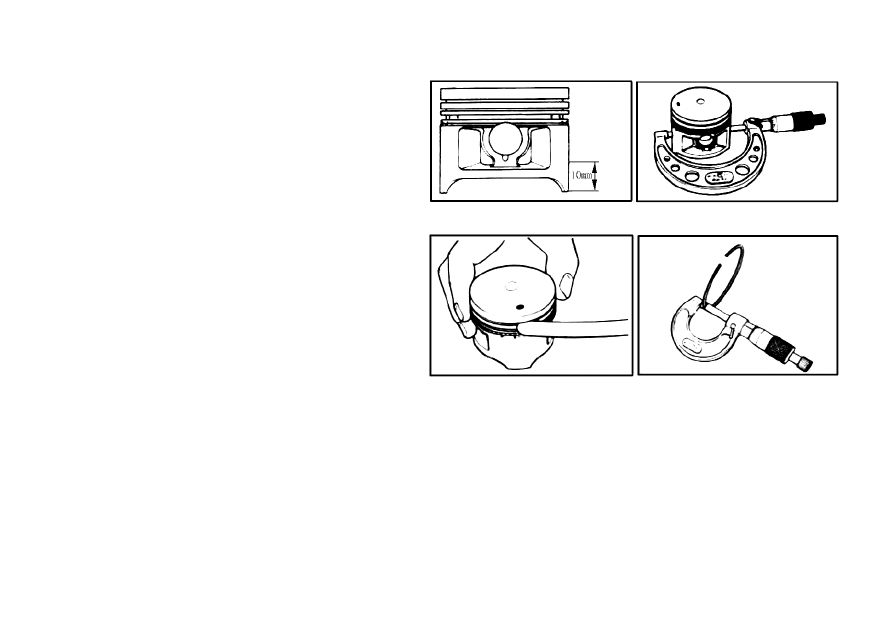

Поршень
Диаметр поршня

Использовать  микрометр  для  измерения  диаметра  в  точке  на
10мм над торцем поршня, как показано на рисунке справа.
Если  результат  замера  менее,  чем  заданный  предел,  заменить
поршень.
Стандарт: 87,460–87,480 мм
Предел: 87,380 мм
Инструмент: Микрометр (75–100 мм)
Рассчитать  зазор  между  поршнем  и  цилиндром  по
вышеописанному измерению.
Если зазор больше 0,15 мм, заменить цилиндр, поршень или то
и другое.


Зазор поршневого кольца и канавки

Использовать  толщиномер  для  измерения  бокового  зазора
верхнего кольца и второго кольца.
Если  зазор  превышает,  предел  заменить  как  поршень,  так  и
поршневые кольца.
Предел износа:
Верхнее кольцо: 0,18 мм
2–е кольцо: 0,15 мм
Стандартная ширина канавки поршневого кольца
Верхнее кольцо: 1,03–1,05 мм
2–е кольцо: 1,22–1,24 мм
Стандартная толщина поршневого кольца
Верхнее кольцо: 0,970–09,990 мм
2–е кольцо: 1,17–1,19 мм
Инструмент: Толщиномер; микрометр (0–25 мм).










186

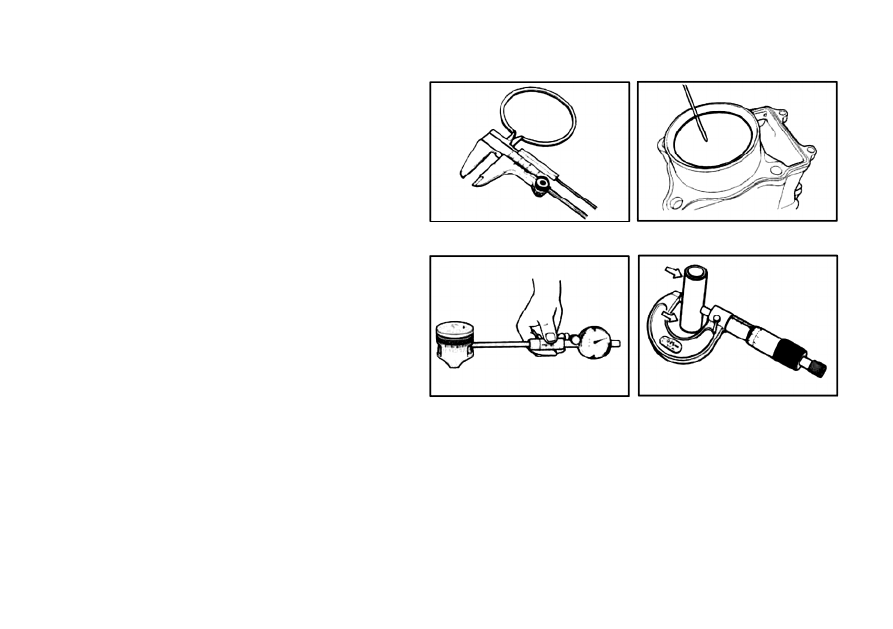

Зазор свободного конца поршневого кольца и
концевой зазор

Перед установкой поршневых колец замерить зазор свободного
конца каждого поршневого кольца и затем установить кольцо в
цилиндр.
Использовать  толщиномер  для  измерения  каждого  концевого
зазора, при завышенном концевом зазоре заменить поршневое
кольцо.
Предел зазора свободного конца поршневого кольца:
Верхнее кольцо: 8,9 мм
2–е кольцо: 9,5 мм
Предел концевого зазора поршневого кольца:
Верхнее кольцо: 0,60 мм
Второе кольцо: 0,60 мм
Инструмент: Нониусный штангенциркуль; Толщиномер


Поршневой палец и отверстие поршневого пальца

Использовать калибр для отверстий для измерения внутреннего
диаметра отверстия поршневого пальца.
Использовать  микрометр  для  измерения  наружного  диаметра
поршневого пальца.
При  выходе  из  пределов  заменить  как  поршень,  так  и
поршневой палец.
Предел отверстия поршневого пальца: 23,030мм
Использовать  микрометр  для  измерения  наружного  диаметра
поршневого пальца в трех точках.
Предел наружного диаметра поршневого пальца: 22,980мм
Инструмент:  Калибр  для  отверстий  (18–35  мм):  микрометр
(0–25мм)










187

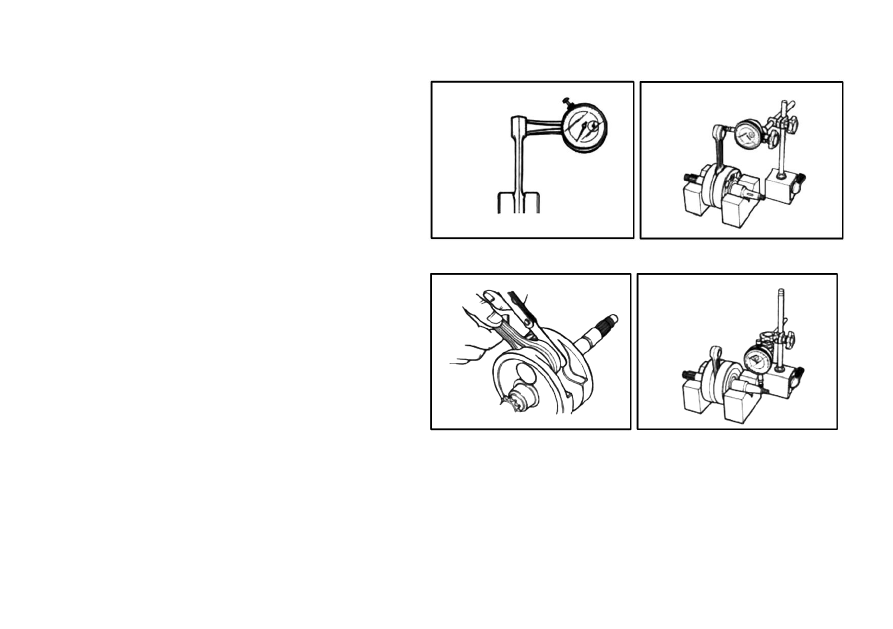

Шатун / Коленвал
Внутренний диаметр малого конца шатуна

Использовать  стрелочный  измерительный  индикатор  для
измерения  внутреннего  диаметра  малого  конца  шатуна.  Если
замер показывает превышение предела, заменить шатун.
Внутренний диаметр малого конца шатуна: 23,040мм
Инструмент: Стрелочный измерительный индикатор (18–35мм)

Отклонение шатуна

Проверить ход малого конца шатуна и проверить его на износ.
Этот метод применим также для проверки большого конца.
Отклонение шатуна: 30мм
Инструмент:

Стрелочный

измерительный

индикатор;

магнитный стенд; V–блок

Боковой зазор большого конца шатуна

Прижать  большой  конец  к  одной  стороне,  использовать
толщиномер для измерения зазора с другой стороны.
При выходе из пределов заменить коленвал.
Боковой зазор большого конца шатуна: 1,0мм
Инструмент: Толщиномер

Биение коленвала

Опереть коленвал на V–блоки, как показано на рисунке.
Вставить  стрелочный  измерительный  индикатор,  медленно
провернуть  коленвал  и  замерить  биение  по  измерительному
индикатору.
Если  биение  превышает  заданный  предел,  отремонтировать
или заменить коленвал.
Предел биения: 0,08мм
Инструмент:

Стрелочный

измерительный

индикатор;

магнитный стенд; V–блок.










188

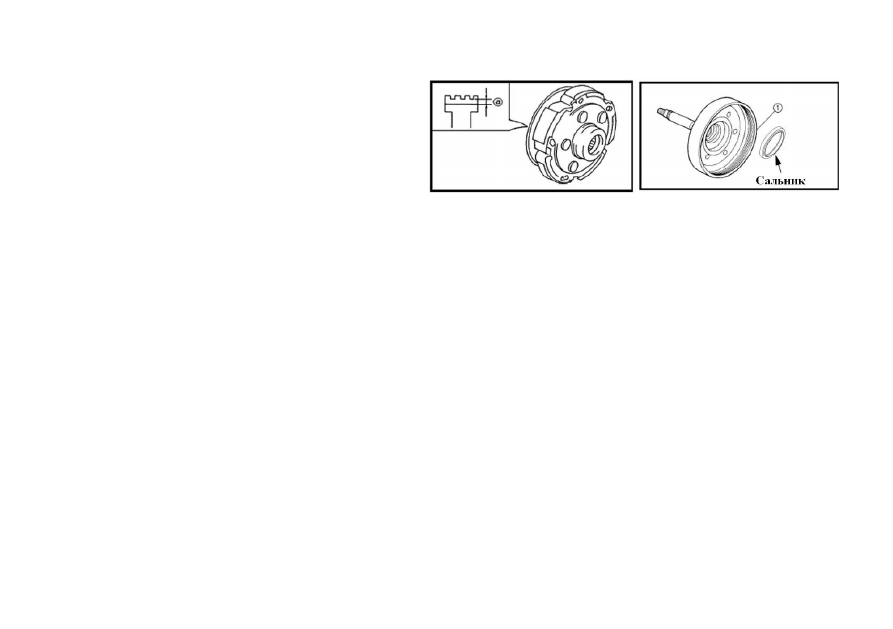

Муфта сцепления
Колодки муфты сцепления

Проверить

муфту

сцепления

на

сколы,

царапины,

неравномерный износ или на следы перегрева.
Одновременно  проверить  глубину  канавок  колодок  муфты.
Если  на  какой–либо  из  колодок  нет  канавки,  заменить  муфту
сцепления.
Примечание: Муфта сцепления заменяется в комплекте.


Диск муфты сцепления

Проверить  внутренний  диск  муфты  сцепления  1  на  царапины,
задиры,  следы  перегрева  или  неравномерный  износ.  При
обнаружении  каких–либо  повреждений,  заменить  диск  муфты
сцепления новым.
Проверить  боковую  поверхность  сальника  на  износ  или
повреждения.
При наличии износа или повреждений – заменить.
Использовать специальный инструмент для снятия сальника.
Инструмент: Приспособление для снятия сальника.
Использовать  специальный  инструмент  для  установки
сальника.
Инструмент: Комплект для установки сальников.
Проверить вращение подшипника.
При повреждении – заменить.

Сборка
При сборке смазать сальник солидолом.
