181

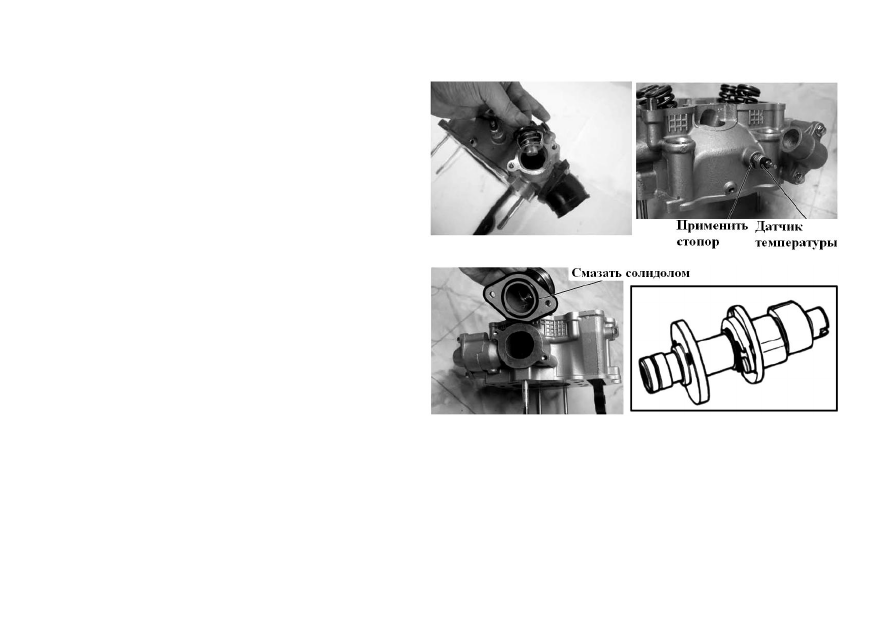

Установить термостат.

Установить крышку термостата

Установить  датчик  температуры  воды,  применить  стопорную
смазку  для  резьбы  на  резьбовых  элементах,  затянуть  с
заданным моментом.

Момент затяжки датчика температуры воды: 10Н·м

Установить  трубу  всасывания,  применить  смазку  для
кольцевой прокладки.


Кулачковый вал


Проверить кулачковый вал на износ и биение кулачков и шеек
при  ненормальном  шуме  или  вибрациях  или  при  падении
выходной  мощности.  Любой  из  этих  симптомов  может
свидетельствовать об износе кулачкового вала.









182

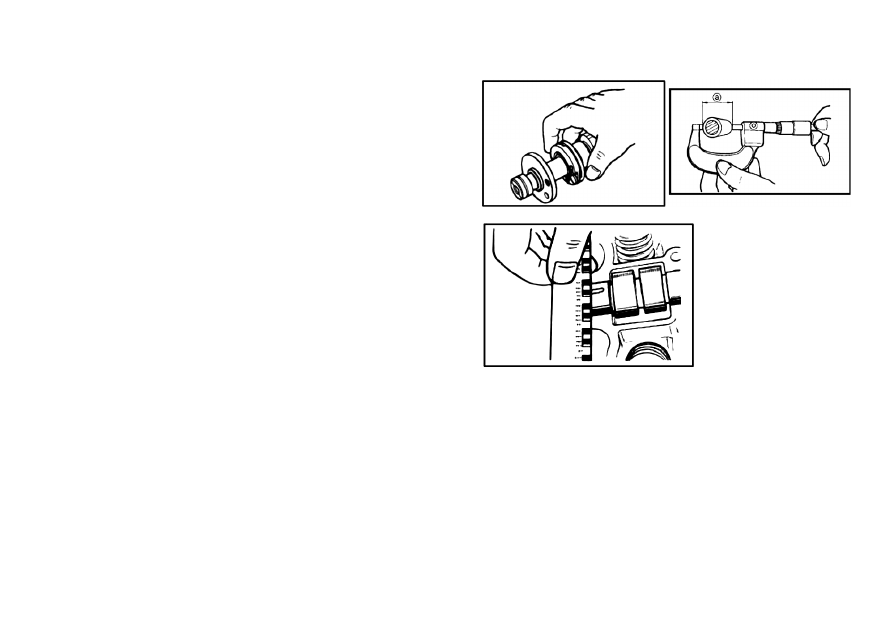

Автоматическая декомпрессия

Вручную  переместить  груз  автоматической  декомпрессии  и  проверить
плавность  его  работы.  Если  он  не  работает  плавно,  заменить  узел
кулачкового вала/автоматической декомпрессии новым.

Износ кулачков

Изношенные  кулачки  приводят  к  нарушению  синхронизации  работы
клапанов,  что  приводит  к  падению  мощности.  Предел  износа  кулачков
задается как кулачков IN (всасывание), так и кулачков EX (выхлоп) как
предел высоты кулачка «а».
Микрометром  замерить  высоту  кулачка.  При  выходе  высоты  за
заданный предел – заменить. Предел износа высоты кулачка: IN: 33,130
мм; EX: 33,200 мм. Инструмент: микрометр (25–50 мм).

Износ шейки кулачкового вала

Проверить износ каждой шейки до предела путем измерения масляного
зазора шейки кулачкового вала при установленном кулачковом валу.
Предел износа: 0,15 мм
Проверить в соответствии со следующей процедурой: Очистить головку
цилиндра  и  крышку  от  материалов,  установить  кулачковый  вал  с
пластмассовым  измерительным  приспособлением,  установить  крышку
головки  цилиндра  и  затянуть  болты  равномерно  по  диагонали  до
заданного момента: 10Н·м
Снять  крышку  головки  цилиндра,  снять  показания  ширины  сжатого
пластмассового  измерительного  приспособления  с  помощью  гибкой
линейки. Показание должно сниматься с самой широкой части.
Инструмент: Пластмассовое измерительное приспособление.
Примечание:  Не  проворачивать  кулачковый  вал  с  установленным
пластмассовым измерительным приспособлением.
Если  зазор  шейки  кулачкового  вала  превышает  заданный  предел,
измерить наружный диаметр кулачкового вала; заменить либо комплект
головки  цилиндра,  либо  кулачковый  вал,  если  зазор  не  соответствует
норме.









183

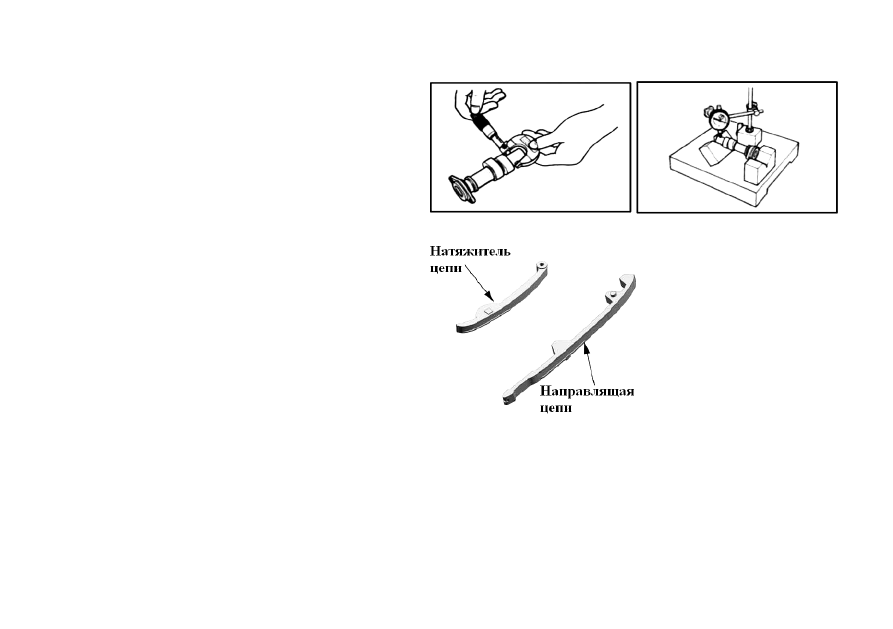

Наружный диаметр шейки кулачкового вала

Измерить  наружный  диаметр  шейки  кулачкового  вала
микрометром.
Если  диаметр  выходит  за  пределы  нормы,  заменить
кулачковый вал новым.


Предел износа наружного диаметра кулачкового
вала

Сторона звездочки: 22,959 – 21,980 мм
Противоположная сторона: 17,466 – 17,484 мм
Инструмент: Микрометр (0–25 мм)


Биение кулачкового вала

Измерить биение микрометром. Заменить кулачковый вал, если
биение превышает норму.
Предел износа: 0,10 мм


Звездочка распределительного механизма и цепь

Проверить звездочку распределительного механизма и цепь на
износ или повреждения.
При  обнаружении  избыточного  износа  или  повреждений
заменить детали новыми.


Натяжитель и направляющая цепи

Проверить

контактную

поверхность

натяжителя

и

направляющей цепи на износ или повреждения.
При  обнаружении  избыточного  износа  или  повреждений
заменить детали новыми.










184

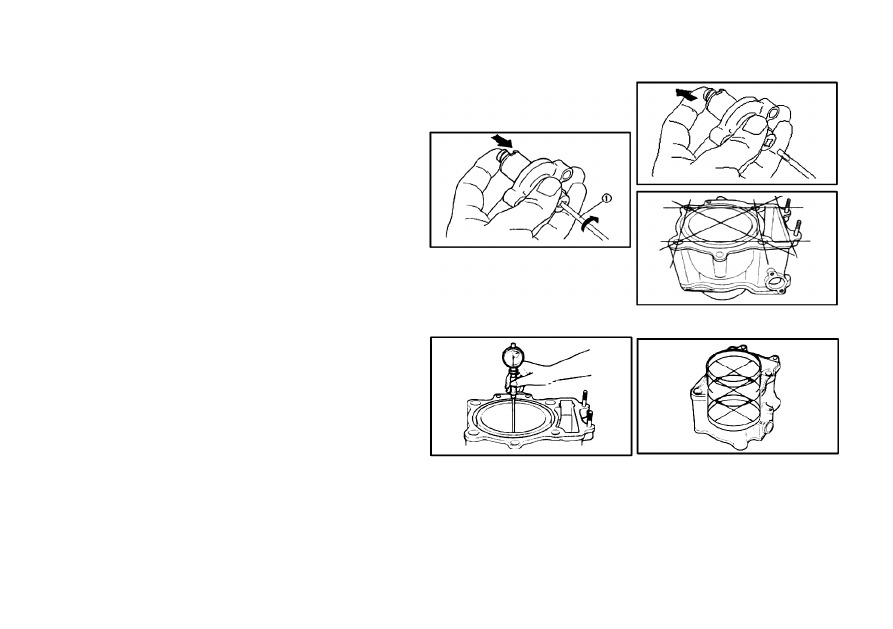

Контроль натяжителя цепи

Проверить  натяжитель  цепи  на  повреждения  или  плохую
работу.
При повреждениях, плохой работе – заменить.
Вставить  отвертку  в  пазовый  конец  регулировочного  винта,
повернуть его по часовой стрелке для уменьшения натяжения и
вынуть отвертку.
Проверить  ход  толкателя.  Если  толкатель  не  движется,  или
если  есть  неисправность  механизма  пружины,  заменить
натяжитель новым.


Цилиндр
Деформация цилиндра

Проверить  поверхность  прокладки  цилиндра  на  деформации  с
помощью  поверочной  линейки  и  толщиномера  и  снять
показания по зазору в 7 точках, как показано на рисунке. Если
наибольшее показание в любой из 7 точек поверочной линейки
выходит из предела нормы, заменить цилиндр.
Предел деформации цилиндра: 0,05 мм
Инструмент: Поверочная линейка; толщиномер.


Отверстие цилиндра

Проверить  стенки  цилиндра  на  царапины,  зазубрины  или
другие повреждения. При наличии – заменить.
Замерить диаметр отверстия цилиндра в трех точках – верхней,
средней и нижней.
Стандартное отверстие цилиндра: 87,500 – 87,522 мм
Инструмент: измерительный комплект для цилиндра
