165

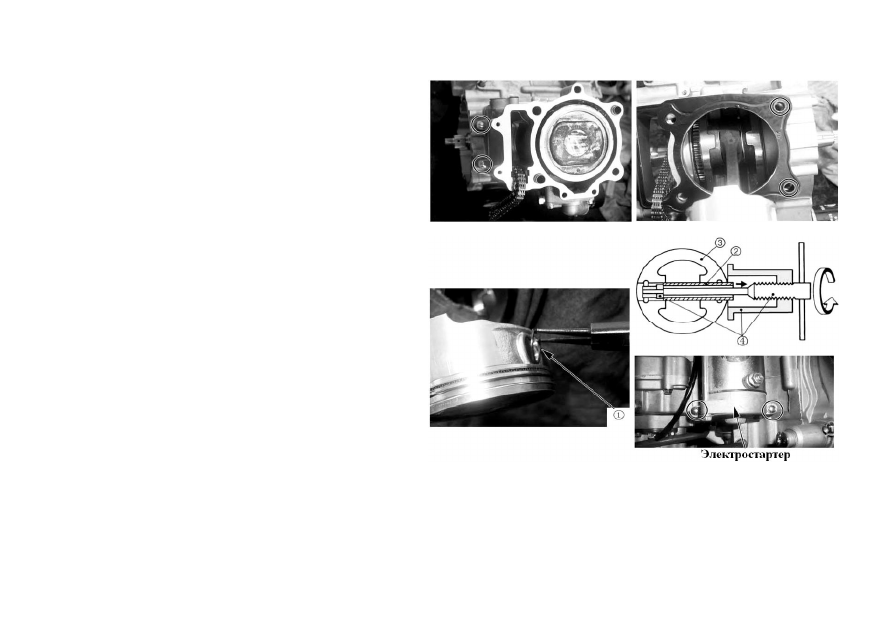

Снять болт цилиндра, снять цилиндр
Примечание: Будьте осторожны и не уроните в картер
установочный штифт.
Снять установочный штифт и прокладку цилиндра
Примечание: При выполнении вышеуказанного процесса
снятия подцепить цепь распределительного механизма во
избежание ее падения в картер.
Поршень
Снять стопорное кольцо 1 поршневого пальца с помощью
плоскогубец с длинными губками.
Примечание: Подложить чистую ткань под поршень, чтобы не
уронить стопорное кольцо поршневого пальца в картер.
Снять поршневой палец 2 и поршень 3.
Примечание: При установке поршня убедиться, что его
идентификация совпадает с идентификацией цилиндра.
При снятии поршневого пальца зачистить заусенцы с отверстия
поршневого пальца и канавки. Если имеются трудности со
снятием поршня, не использовать молоток, использовать
специальный инструмент для снятия 4.
Инструмент: инструмент для снятия поршневого пальца
Левая сторона двигателя
Двигатель стартера
Снять 2 болта двигателя стартера
Снять двигатель стартера
