Подготовка к снятию двигателя
Подготовить соответствующий поддон для размещения
деталей
Подготовить необходимый инструмент для снятия и сборки
Слить моторное масло, слить охлаждающее средство

Периферия двигателя

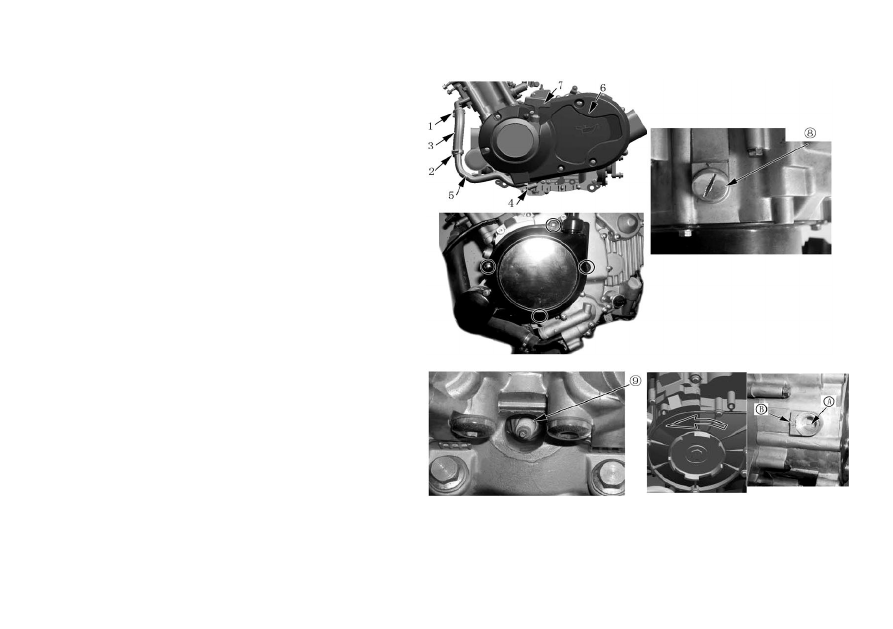

Водяной шланг/труба

Снять хомуты водяного шланга 1 и 2; снять водяной шланг 3;
снять винт 4 и водяной шланг 5.

Левая крышка

Снять 6 болтов (М6х20) левой крышки 6; снять левую
крышку 6.

Ручной стартер

Снять 4 болта (М6х12) ручного стартера 7; снять ручной
стартер 7.

Контрольная пробка

Снять контрольную пробку 8 отверткой.

Передняя сторона двигателя
Свеча зажигания

Снять свечу зажигания 9 специальным ключом
Инструмент: ключ для свечи зажигания
Провернуть коленвал, совместить линию верхней мертвой
точки на роторе магнето с меткой «В» на левом картере.

163

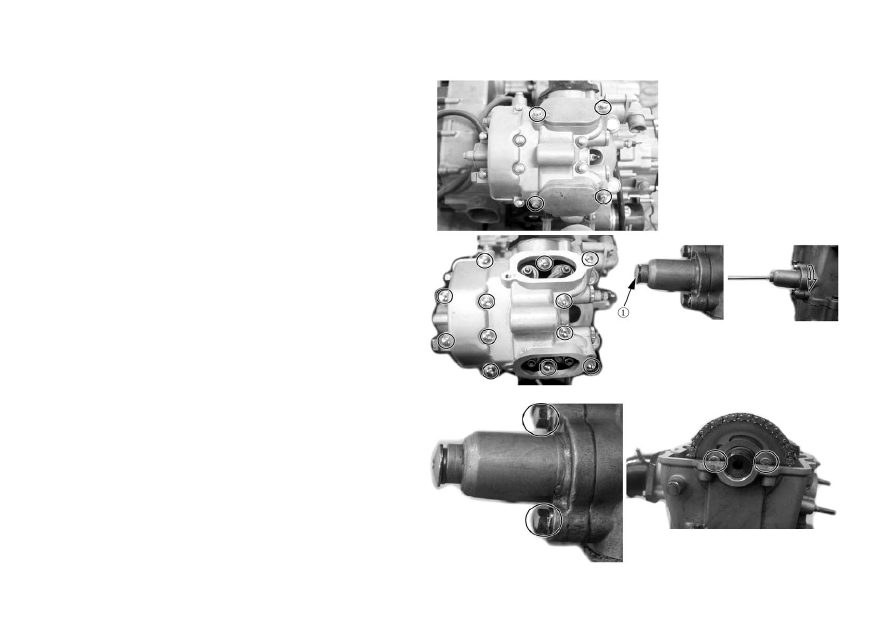

Крышка головки цилиндра

Снять крышку регулятора клапана
Снять 12 болтов крышки головки цилиндра
Снять крышку головки цилиндра

Натяжитель цепи распределительного механизма

Снять  резьбовую  пробку  1,  вставить  плоскую  отвертку  в  паз
регулятора  натяжителя  цепи  распределительного  механизма,
повернуть  ее  по  часовой  стрелке  для  блокировки  пружины
натяжителя.
Снять фиксирующий болт натяжителя
Снять натяжитель и прокладку

Кулачковый вал

Ослабить болт распределительной звездочки
Снять распределительную звездочку и замок

164

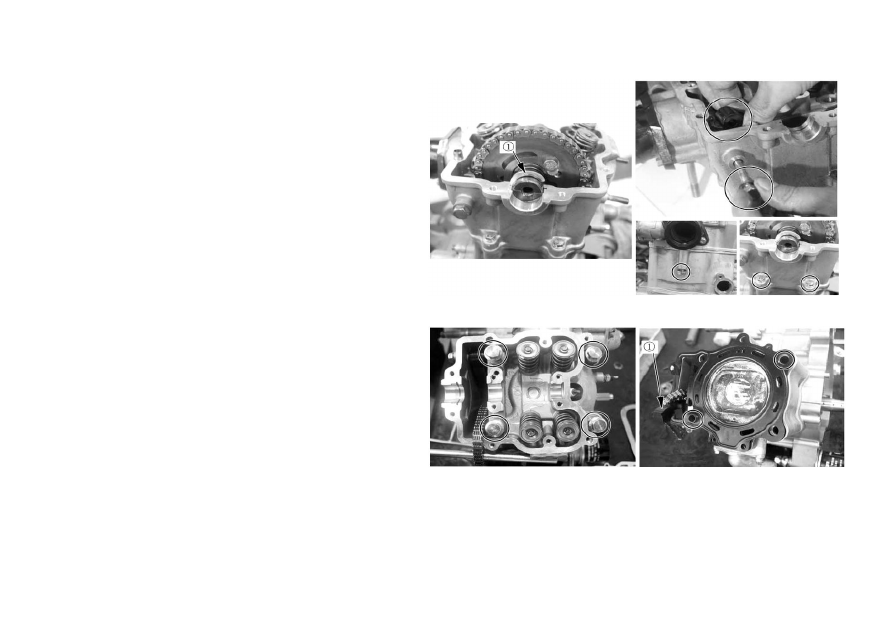

Снять С–образное кольцо 1
Снять звездочку распределительного механизма с кулачкового
вала, снять кулачковый вал.

Примечание: Будьте осторожны и не уроните прокладку, болт,
стопор болта и С–образное кольцо в картер.
Снять пластину натяжителя

Головка цилиндра

Снять болт головки цилиндра
Снять болты головки цилиндра по диагонали

Примечание: Будьте осторожны и не уроните в картер
установочный штифт.

Цилиндр

Снять установочный штифт и прокладку головки цилиндра.
Снять направляющую цепи распределительного механизма.
