Квадроцикл CF500-5 (A). Руководство - часть 33







- 123 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

ПРИМЕЧАНИЕ:

Для проверки состояния тормозных колодок необходимо демонтировать колёса.

Проверка задних тормозных колодок
Проверьте

тормозные

колодки

на

наличие

повреждения и износа.
Если  толщина  накладок  меньше 1,5 мм, попросите
дилера заменить комплект колодок.

Проверка уровня тормозной жидкости
При   недостаточном  уровне  тормозной  жидкости
воздух  может  проникнуть  в  тормозную  систему, а
тормоза  потерять  эффективность. Перед  началом
поездки  проверьте,  чтобы  уровень  тормозной
жидкости  был  выше  минимальной  отметки.  В
случае

необходимости

долейте

тормозную

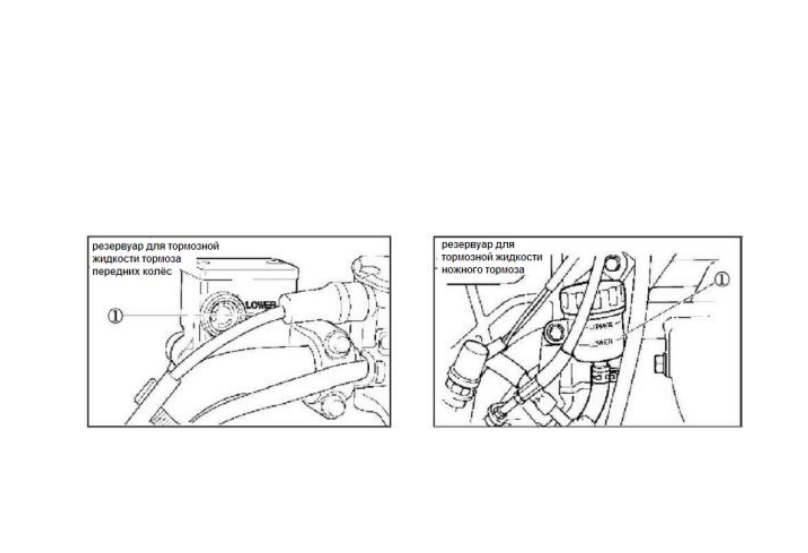

жидкость. Резервуар для тормозной жидкости главного цилиндра переднего тормоза распо-
ложен справа, на руле, а компенсационный бачок для тормозной жидкости главного цилинд-
ра ножного тормоза  - рядом с педалью тормоза.



- 124 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Проверка уровня тормозной жидкости



Обратите внимание на следующие меры предосторожности:

1.

При проверке уровня жидкости определите положение уровня жидкости в резервуаре
главного цилиндра путём покачивания рулём вправо-влево.

2.

Используйте тормозную жидкость только требуемого качества. В  противном случае
резиновые манжеты могут выйти из строя, что приведет к утечкам с ухудшением или
потерей тормозной способности.

ПРИМЕЧАНИЕ:

Рекомендуемая тормозная жидкость: DOT3 или DOT 4.


3.

Долейте  тормозную  жидкость  той  же  марки, что  уже  находится  в  резервуарах. При
смешивании жидкостей разных марок может произойти вредная химическая реакция,
и тормозная способность ухудшится.

4.

Будьте осторожны, чтобы при доливке тормозной жидкости в резервуары не попада-
ла вода. Вода существенно  снижает точку кипения тормозной жидкости.  После по-
падания в резервуар воды и при интенсивной работе тормозами, происходит нагре-
вание жидкости и  возможно  образование паровой  пробки, существенно  снижающей
эффективность тормозов.

5.

Тормозная  жидкость  может  повредить  окрашенные  поверхности  и  пластиковые  де-
тали. Пролившуюся жидкость необходимо немедленно вытирать.

6.

Если  уровень  тормозной  жидкость  снижается, предоставьте  транспортное  средство
официальному дилеру CFMOTO для проверки тормозной системы.







- 125 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена тормозной жидкости

Полную замену тормозной жидкости должен производить только квалифицированный пер-
сонал сервисных центров официального дилера. Во время периодического технического об-
служивания или в случае обнаружения повреждения или утечки попросите дилера заменить
следующие компоненты:

•

Заменять манжеты тормозных цилиндров каждые 2 года.

•

Заменять тормозные шланги каждые 4 года.





- 126 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Свободный ход рычага переднего тормоза

Конец рычага переднего тормоза  не должен
иметь свободного хода. Если это не так, то об-
ратитесь к дилеру для проверки тормозной
системы.





ПРЕДОСТЕРЕЖЕНИЕ

После обслуживания:

  Убедитесь, что тормоза работают плавно и

свободный ход соответствует рекоменда-
ции.

  Убедитесь, что тормоза не заедают. Проверьте, чтобы они были достаточно упругими.
  После проведения ремонта тормозной системы, связанного с её разгерметизацией не-

обходимо стравить воздух из тормозной системы.

Замена компонентов тормозной системы требует профессиональных знаний. Эти процедуры
должен выполнять дилер.
