Квадроцикл CF500-5 (A). Руководство - часть 31







- 115 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Проверка свечи зажигания

Установка
3.

Установите свечу зажигания и затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки свечи зажигания: 17,5 Н • м (1,75  кгсŸм)
Если динамометрический ключ недоступен в тот момент, когда Вы устанавливаете свечу
зажигания, то приблизительно оценить правильное усилие затяжки можно как ¼ - ½ поворо-
та ключом, после затяжки «от руки». Проверьте затяжку свечи зажигания динамометриче-
ским ключом при первой же возможности.

4.

Установите колпачок свечи зажигания.

5.

Установите панель.

Чистка элемента воздушного фильтра

ПРИМЕЧАНИЕ:

На дне корпуса воздушного фильтра расположен
дренажный шланг. Если пыль или вода собираются в
этом шланге, опорожните его, очистите элемент
воздушного фильтра и корпус воздушного фильтра.



- 116 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Чистка элемента воздушного фильтра

Чистка фильтроэлемента
1.

Снимите сиденье.

2.

Снимите, открыв фиксаторы



,

крышку корпуса

воздушного фильтра

‚

.

3.

Снимите элемент воздушного фильтра в сборе.

4.

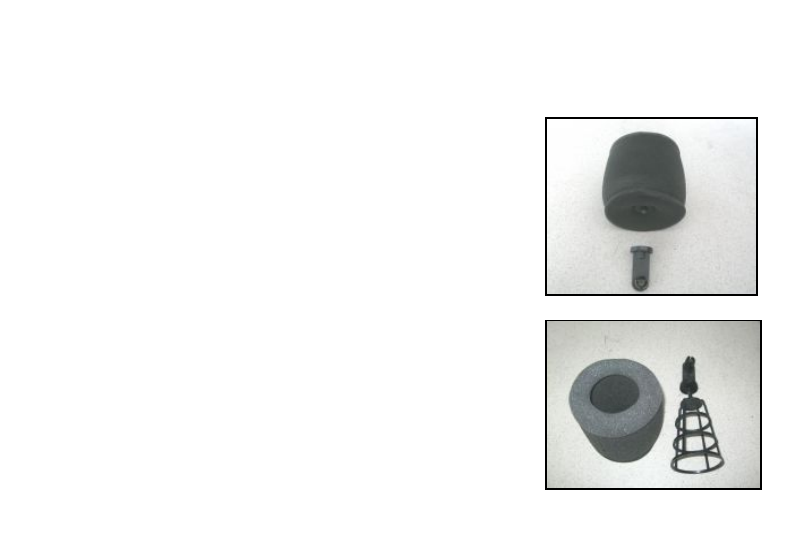

Снимите фильтроэлемент с каркаса.

5.

Осторожно и тщательно промойте его в специальном
растворителе для промывки губчатых фильтроэлементов.

6.

Выжмите избыток растворителя из него и просушите.

ПРИМЕЧАНИЕ:

Для промывки фильтроэлемента можно использовать
средства для мытья посуды с обязательной тщательной
последующей просушкой. Недосушенный  элемент не
способен полноценно фильтровать входящий воздух.

При выжимании не перекручивайте фильтроэлемент.

7.

Осмотрите и замените его в случае неисправности.

8.

Используйте для пропитки «губчатого» фильтроэлемента специальное масло или анало-
гичное средство для таких фильтров. Если такое средство недоступно, то можно исполь-
зовать моторное масло.

В этом случае нужно чаще проверять степень пропитки фильтроэлемента.

.









- 117 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Чистка фильтроэлемента
ПРИМЕЧАНИЕ:

Фильтроэлемент должен быть влажным, но с него не должно
капать.

9.

Натяните фильтроэлемент на каркас.

10.

Установите воздушный фильтр на место.

11.

Установите крышку корпуса воздушного фильтра.

12.

Установите на место сиденье.



ПРИМЕЧАНИЕ:

Необходимо чистить элемент воздушного фильтра каждые
20÷40

часов эксплуатации. Его необходимо прочищать и

смазывать чаще, если транспортное средство эксплуатируется
в крайне пыльных условиях. Каждый раз при выполнении
технического ухода за фильтроэлементом, проверяйте
воздухозаборник  корпуса воздушного фильтра на наличие
посторонних предметов. Проверяйте резиновый
соединительный элемент воздушного фильтра, прилегающий к
карбюратору и детали трубопровода на герметичность.
Затяните все хомуты надёжно, чтобы избежать возможности
доступа нефильтрованного воздуха в двигатель.



- 118 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Чистка фильтроэлемента
ОСТОРОЖНО

Никогда не эксплуатируйте двигатель с демонтированным  фильтроэлементом. Это способ-
ствует  доступу нефильтрованного воздуха, ускоряет  износ двигателя и приводит к неис-
правности. Кроме того, эксплуатация без элемента воздушного фильтра повлияет на смесе-
образование в карбюраторе, что в, свою очередь, может привести к перегреву двигателя.

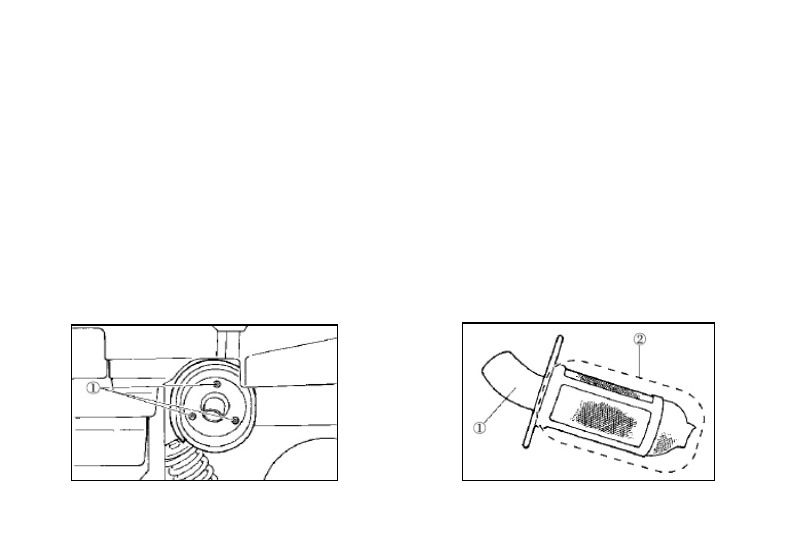

Чистка искрогасителя

Убедитесь, что выхлопная труба и глушитель остыли перед чисткой искрогасителя.
1.

Снимите крепёж.

2.

Демонтируйте искрогаситель, вытянув его из глушителя.

3.

Слегка простучите его и удалите с помощью жёсткой кисти отложения копоти с него и из
той части глушителя, где находится искрогаситель.
