Квадроцикл CF500-2(A). Руководство - часть 27

- 99 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

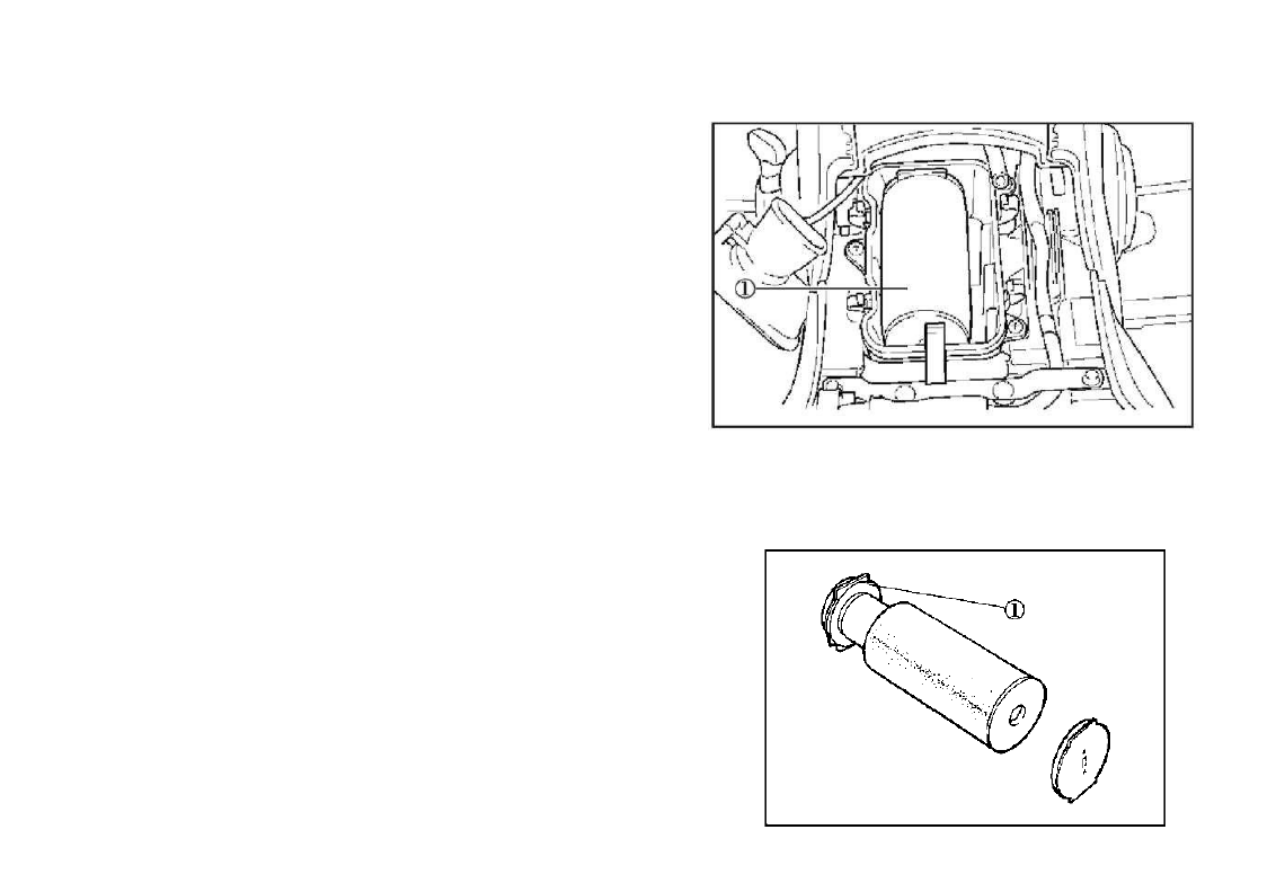

Чистка фильтроэлемента
1. Снимите сиденье.
2. Снимите, открыв фиксаторы, крышку корпуса воздушного
фильтра.
3. Снимите элемент воздушного фильтра в сборе.
4. Снимите фильтроэлемент с каркаса.
5. Осторожно и тщательно промойте его в специальном
растворителе для промывки губчатых фильтроэлементов.
6. Выжмите избыток растворителя из него и просушите.

ПРИМЕЧАНИЕ:
Для промывки фильтроэлемента можно использовать средства
для мытья посуды с обязательной тщательной последующей
просушкой. Недосушенный  элемент не способен полноценно
фильтровать входящий воздух

ОСТОРОЖНО
При выжимании не перекручивайте фильтроэлемент.
7. Осмотрите и замените его в случае неисправности.
8. Используйте для пропитки «губчатого» фильтроэлемента    специальное масло или аналогичное средство для таких
фильтров. Если такое средство недоступно, то можно использовать
моторное масло. В этом случае нужно чаще проверять степень
пропитки фильтроэлемента.

ПРИМЕЧАНИЕ:
Фильтроэлемент должен быть влажным, но с него не должно капать.

  9.   Натяните фильтроэлемент на каркас.
10. Установите воздушный фильтр на место.
11. Установите крышку корпуса воздушного фильтра и подсоедините
шланг.
12. Установите на место сиденье.

- 100 -





ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


ПРИМЕЧАНИЕ:
Необходимо чистить элемент воздушного фильтра каждые 20÷40 часов эксплуатации. Его необходимо прочищать и
смазывать чаще, если транспортное средство эксплуатируется в крайне пыльных условиях. Каждый раз при выполнении
технического ухода за фильтроэлементом, проверяйте воздухозаборник  корпуса воздушного фильтра на наличие
посторонних предметов. Проверяйте резиновый соединительный элемент воздушного фильтра, прилегающий к
карбюратору и детали трубопровода на герметичность. Затяните все хомуты надѐжно, чтобы избежать возможности
доступа нефильтрованного воздуха в двигатель.

ОСТОРОЖНО
Никогда не эксплуатируйте двигатель с демонтированным  фильтроэлементом. Это способствует  доступу
нефильтрованного воздуха, ускоряет  износ двигателя и приводит к неисправности. Кроме того, эксплуатация без элемента
воздушного фильтра повлияет на смесеобразование в карбюраторе, что в, свою очередь, может привести к перегреву
двигателя.

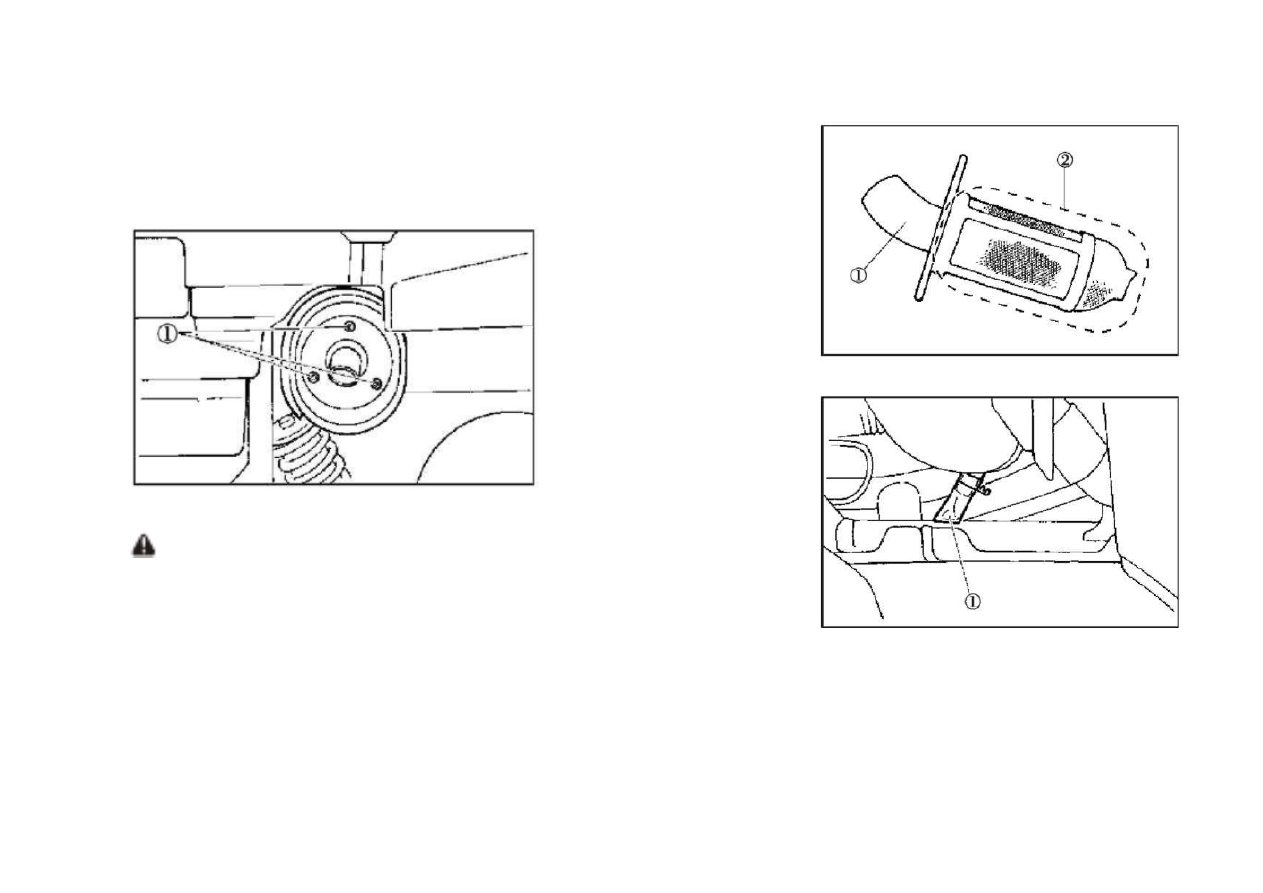

Чистка искрогасителя
Убедитесь, что выхлопная труба и глушитель остыли перед чисткой искрогасителя.
1. Снимите крепѐж.
2. Демонтируйте выхлопную трубу, вытянув еѐ из глушителя.
3. Слегка простучите выхлопную трубу и затем удалите с помощью жѐсткой кисти отложения копоти из той части
выхлопной трубы, где находится искрогаситель.

- 101 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Чистка искрогасителя

4. Вставьте выхлопную трубу в глушитель и совместите их отверстия.
5. Установите и затяните болты.






 ПРЕДУПРЕЖДЕНИЕ

При чистке искрогасителя: система выхлопа должна охладиться перед тем, как
к ней можно будет прикасаться. Не заводите двигатель во время чистки
выхлопной системы.

Вентиляционно-дренажный шланг полости вариатора
Если пыль или вода накапливаются в вентиляционно-дренажном шланге вариатора, то демонтируйте и прочистите его.



- 102 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

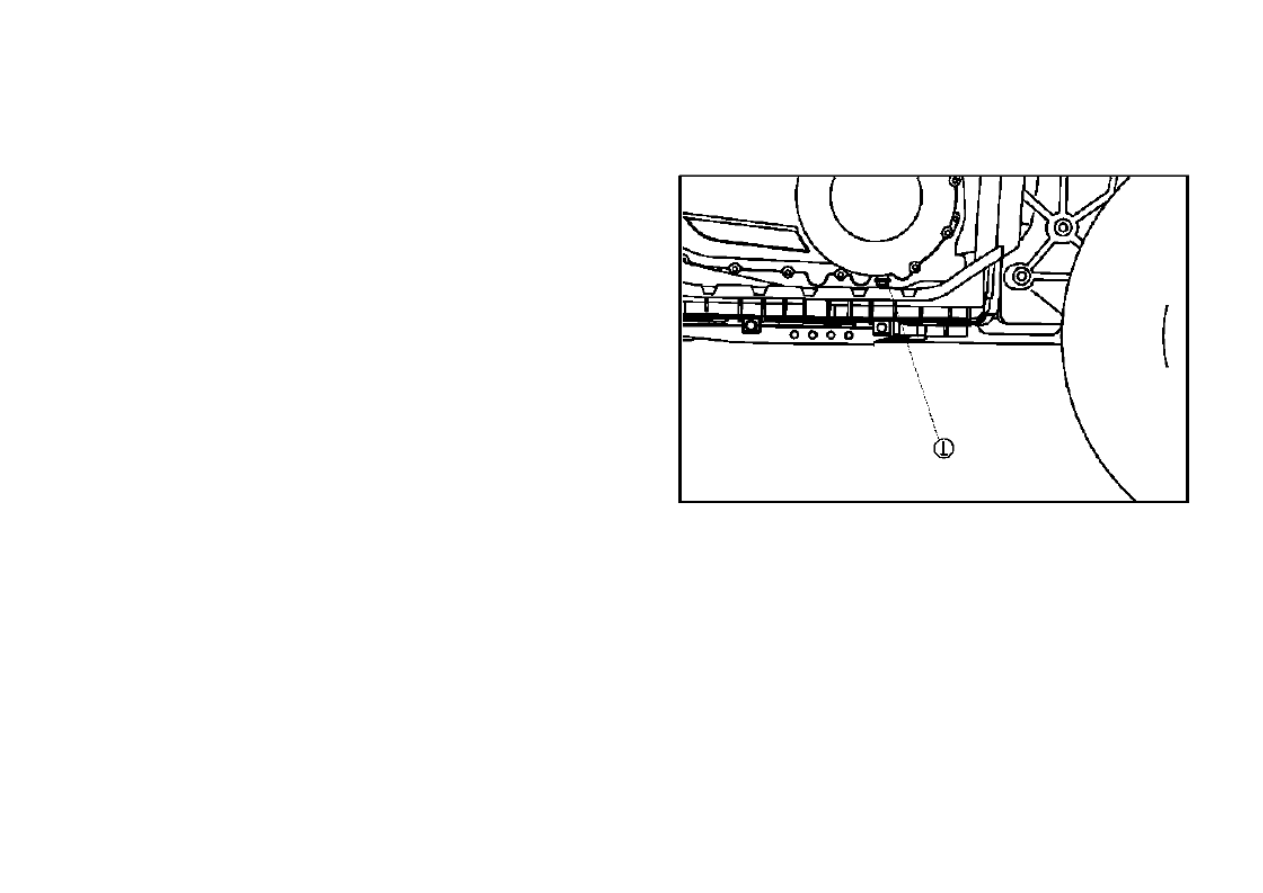

Сливная пробка в корпусе вариатора

После движения по водоѐму, достаточно глубокому, чтобы в
корпус вариатора могла попасть вода, выверните пробку,
чтобы слить из него воду.

ПРИМЕЧАНИЕ:
Если после выворачивания пробки из корпуса вариатора
вытекает вода, предоставьте квадроцикл официальному
дилеру для проверки, поскольку вода могла повредить другие
части двигателя, и ответственность за это несѐт владелец
транспортного средства.

Регулировка карбюратора
Карбюратор является жизненно важной частью двигателя и
требует очень точных настроек, которые должен производить
авторизованный дилер CFMoto, имеющий знания и опыт для
этого. Однако регулировку оборотов холостого хода может
осуществить владелец транспортного средства в рамках
обычной процедуры обслуживания.

ОСТОРОЖНО
Карбюратор был установлен и отрегулирован на заводе-изготовителе. Если настройки были сбиты кем-либо без
достаточных технических знаний и опыта, то работа двигателя может ухудшиться или возникнуть повреждения.
