Квадроцикл CF500-2(A). Руководство - часть 26

- 95 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

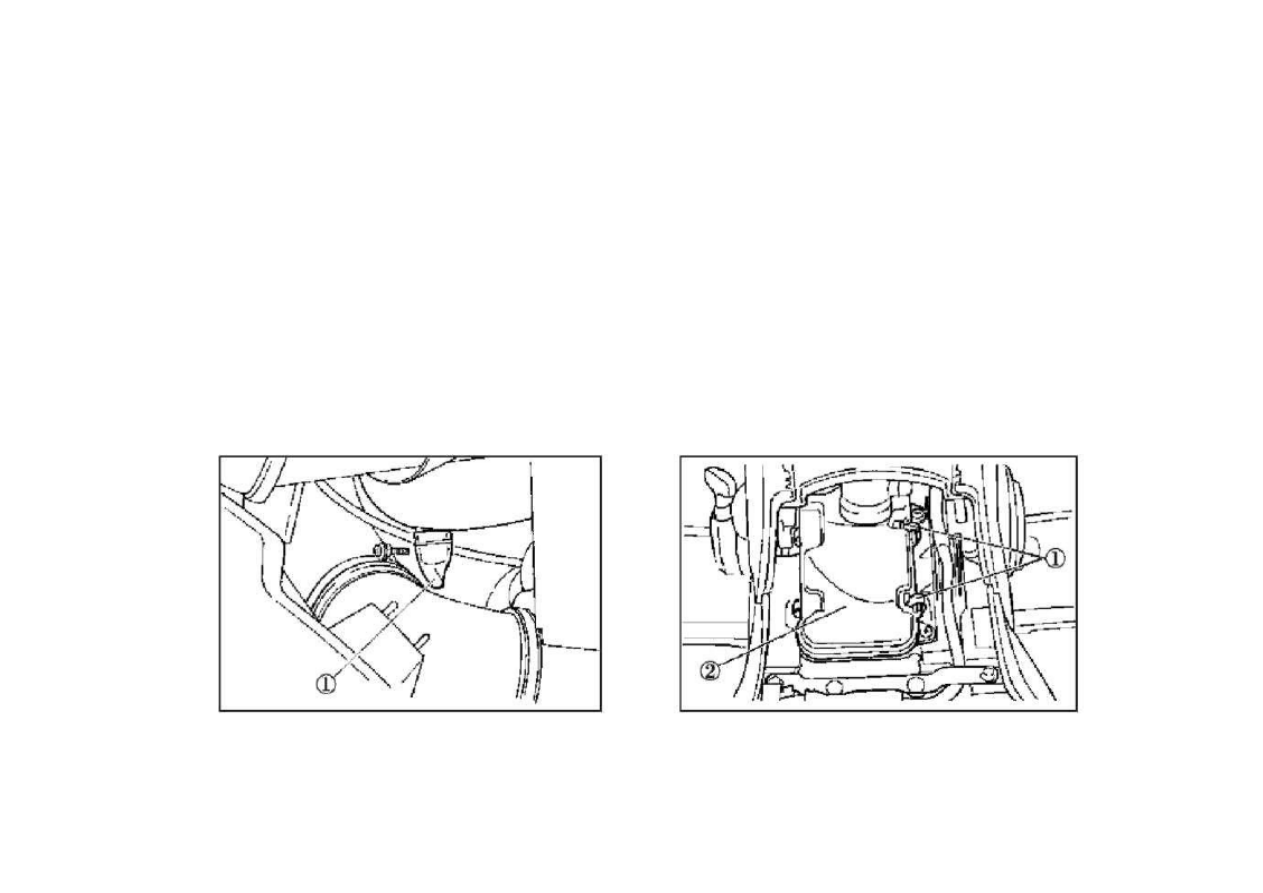

Замена охлаждающей жидкости

Ёмкость резервуара с охлаждающей жидкостью
(до максимальной отметки):   0,3 л

ОСТОРОЖНО
Жѐсткая или солѐная вода наносит ущерб двигателю. Если не сможете
достать дистиллированную воду, используйте мягкую воду.
12. Установите крышку радиатора.
13. Заведите двигатель и оставьте его работать на холостом ходу на
несколько минут. Заглушите двигатель и затем проверьте уровень
охлаждающей жидкости в радиаторе. Если уровень низкий, долейте
жидкость до края радиатора.
14. Заполните резервуар охлаждающей жидкостью до максимальной
отметки.
15. Установите крышку резервуара с охлаждающей жидкостью и проверьте

на

отсутствие утечки.

ПРИМЕЧАНИЕ:
При обнаружении утечки предоставьте дилеру проверить систему
охлаждения.

16. Установите панели и передний багажник.


- 96 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

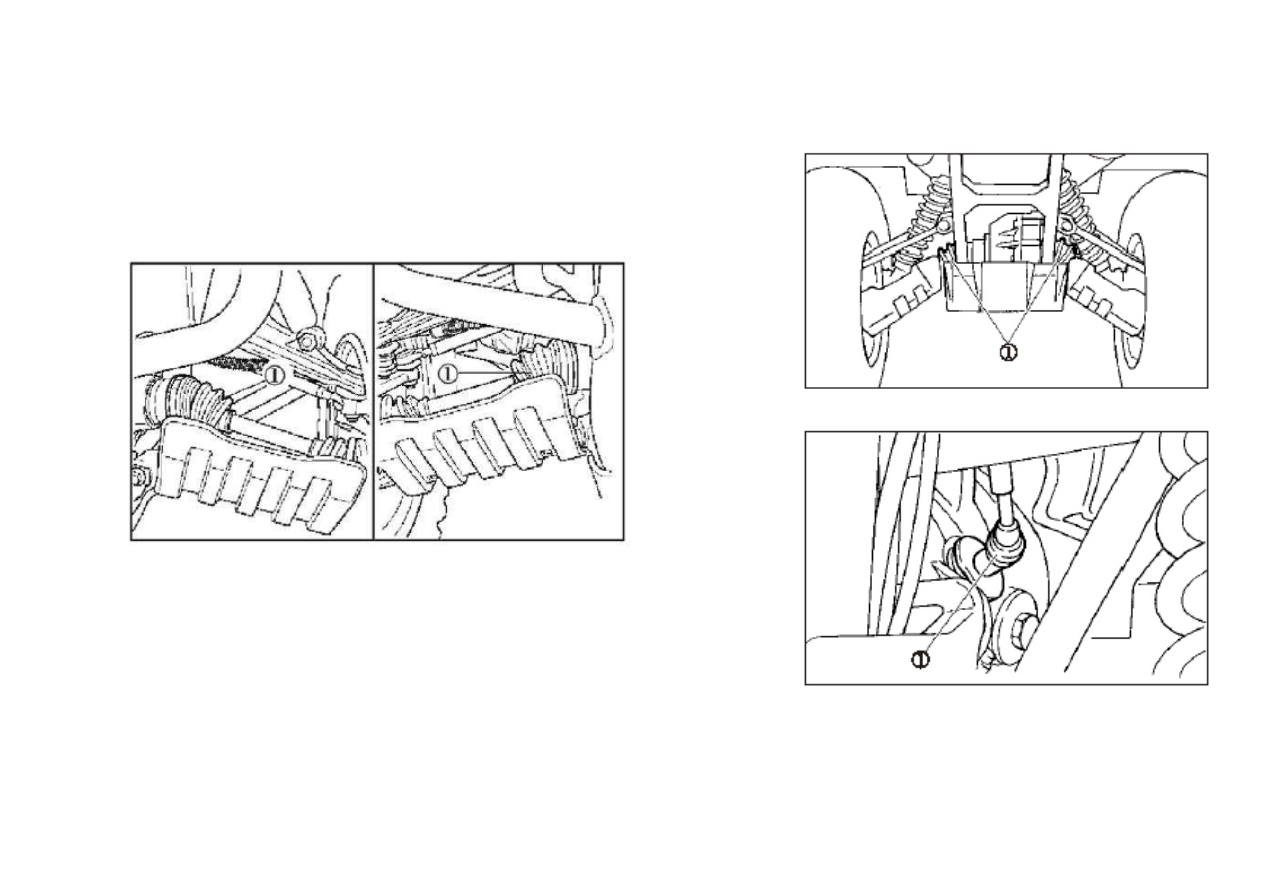

ЗАЩИТНЫЕ ЩИТКИ ПРИВОДОВ

Проверьте защитные щитки приводов на наличие на них отверстий или
повреждений.  При обнаружении любой неисправности обратитесь к дилеру,
чтобы заменить их.

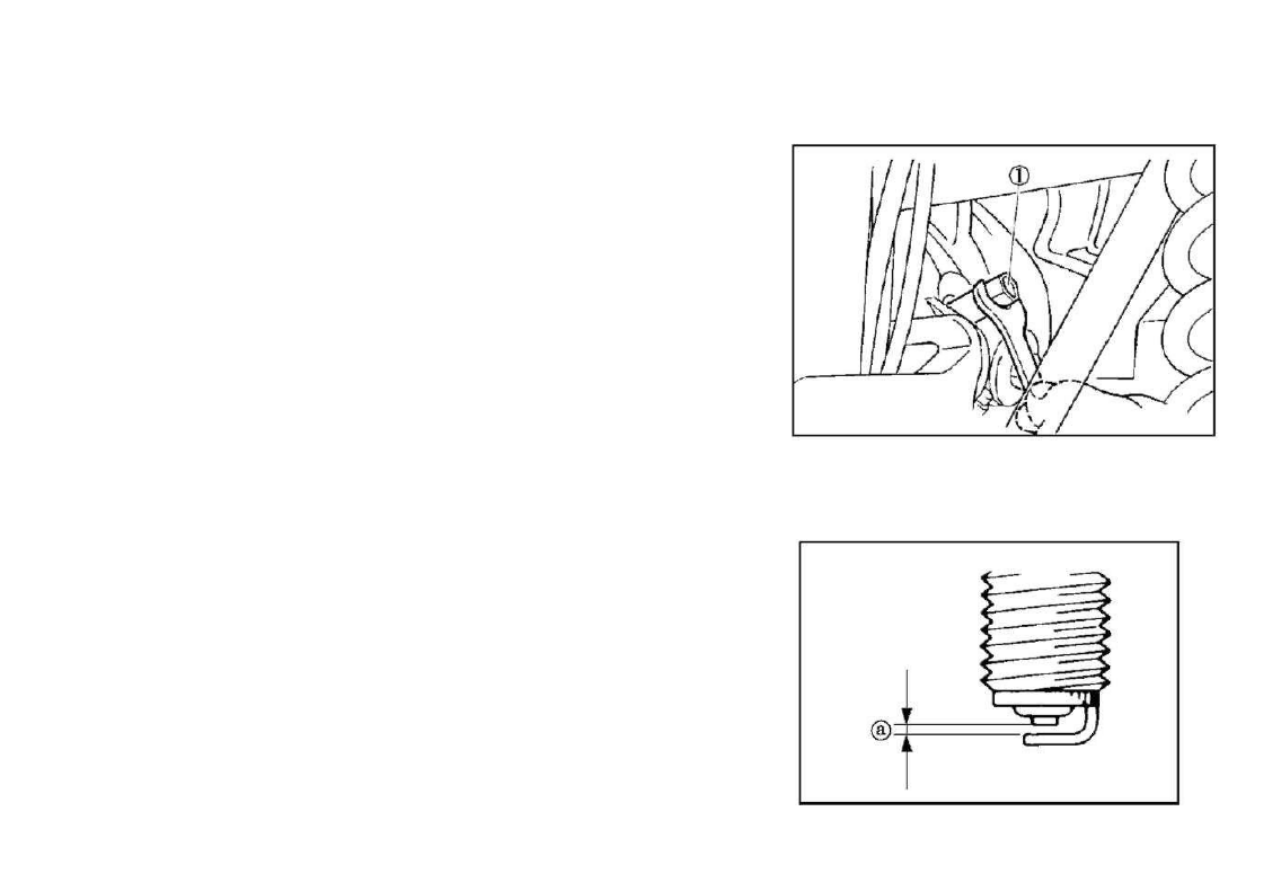

Проверка свечи зажигания
Демонтаж
1. Снимите левую боковую панель.
2. Снимите колпачок свечи зажигания.
3. Используйте для выворачивания свечи зажигания специальный ключ из
набора инструментов, как показано на рисунке.



- 97 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Проверка

Свеча зажигания является важным компонентом двигателя и еѐ легко
проверить. По состоянию свечи зажигания можно судить о состоянии
двигателя. Идеальный цвет фарфорового изолятора вокруг центрального
электрода – желто-коричневый (оттенки от среднего до светлого) для
транспортного средства, работающего нормально. Если это не так, то не
пытайтесь диагностировать такие проблемы самостоятельно.
Предоставьте квадроцикл для осмотра дилеру. Необходимо периодически
извлекать и проверять свечу зажигания, поскольку отложения на ней и
высокая температура постепенно приводят к выходу из строя и эрозии
электродов. Если эрозия электродов становится слишком сильной или
отложений слишком много, замените свечу зажигания на новую, требуемой
марки.


ПРИМЕЧАНИЕ:
 Рекомендованный тип свечи зажигания: DPR7EA-9 (NGK)

Установка

1.  Измерьте межэлектродный зазор измерительным щупом и, в случае

необходимости, отрегулируйте зазор согласно рекомендации.



ПРИМЕЧАНИЕ:
Зазор свечи зажигания:0,8÷0,9 мм

     2. Очистите поверхность прокладки свечи. Вытрите грязь с резьбы.





- 98 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Установка
3. Установите свечу зажигания и затяните еѐ с требуемым усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки свечи зажигания: 17,5 Н • м (1,75  кгсм)
Если динамометрический ключ недоступен в тот момент, когда Вы устанавливаете свечу зажигания, то приблизительно
оценить правильное усилие затяжки можно как µ ÷ ´ поворота ключом, после затяжки «от руки». Проверьте затяжку свечи
зажигания динамометрическим ключом при первой же возможности.
4. Установите колпачок свечи зажигания.
5. Установите панель.

Чистка элемента воздушного фильтра

ПРИМЕЧАНИЕ:
На дне корпуса воздушного фильтра расположен дренажный шланг. Если пыль или вода собираются в этом шланге,
опорожните его, очистите элемент воздушного фильтра и корпус воздушного фильтра.
