- 167 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



 ПРЕДУПРЕЖДЕНИЕ

Всегда используйте предохранители
требуемого номинала.
Никогда не используйте какой-либо
«подходящий» материал вместо
настоящего предохранителя.

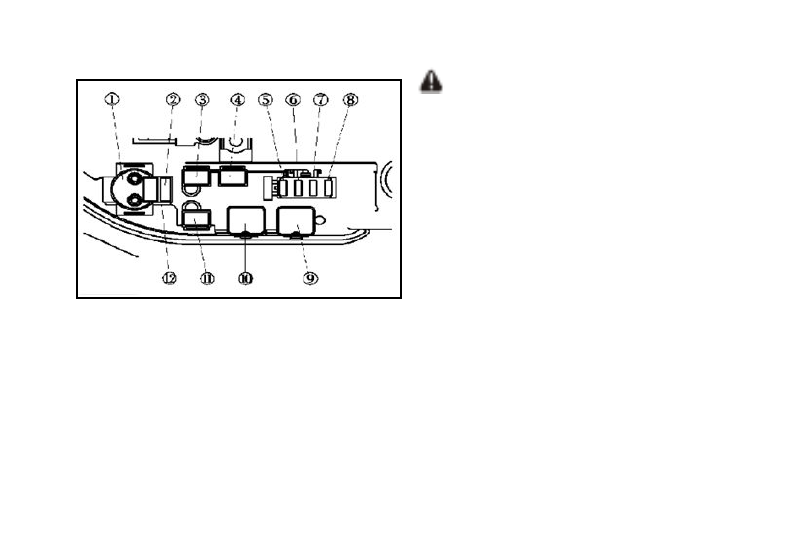

1.

Реле стартера

6.

Предохранитель (15A)

2.

Главный предохранитель (20A)

3.

Реле режимов

    2WD/4WD (2

или 4 ведущих колеса)

7.

Предохранитель (10A)

8.

Предохранитель (10A)

9.

Реле вентилятора

4.

Реле блокиратора дифференциала



в режиме полного привода

    (4WD-DIFF. LOCK)
5.

Предохранитель (10A)

10.

Реле фар

11.

Дополнительное реле стартера

12.

Запасной предохранитель

- 168 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена плавкого предохранителя
ОСТОРОЖНО

Для предотвращения короткого замыкания при проверке или замене плавкого пре-
дохранителя следует повернуть ключ зажигания в положение «OFF».

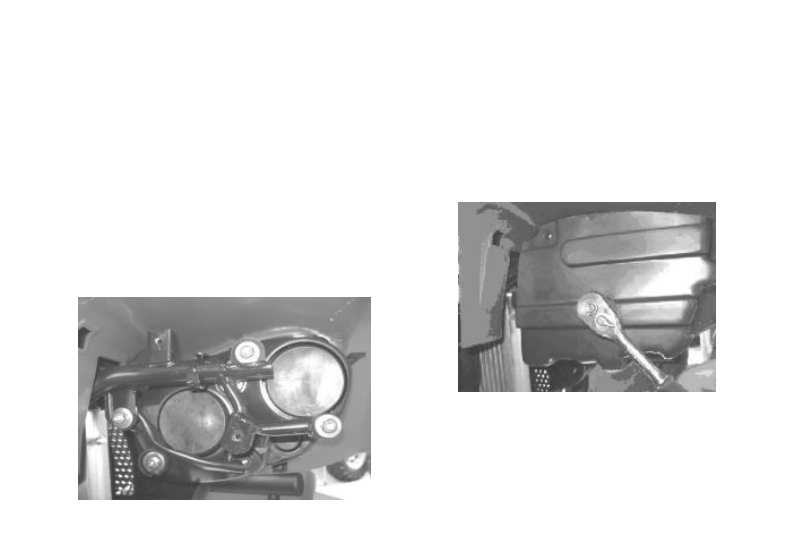

Замена лампы правой фары

Если перегорает лампа HS1 фары, замените
её следующим образом:
1.

 Снимите защитный кожух фары, открутив

два болта «на10» и один саморез (рис.
справа).



2.

 Снимите левую резиновую крышку на

задней стороне фары, сместив её.





- 169 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



3.

 Снимите разъём и пружинный фиксатор лампы фары.





4.

 Извлеките лампу фары из патрона.

 ПРЕДУПРЕЖДЕНИЕ

Перед тем, как прикасаться к лампе или заменять её, дайте лампе остыть.

5.

 Вставьте новую лампу в патрон, зафиксируйте её пружиной и установите разъём

на штатное место.

6.

 Установите резиновую крышку с задней стороны фары.

7.

 Установите защитный кожух фары и

закрепите его болтами и саморезом.

Замена лампы в левой фаре
производится аналогично

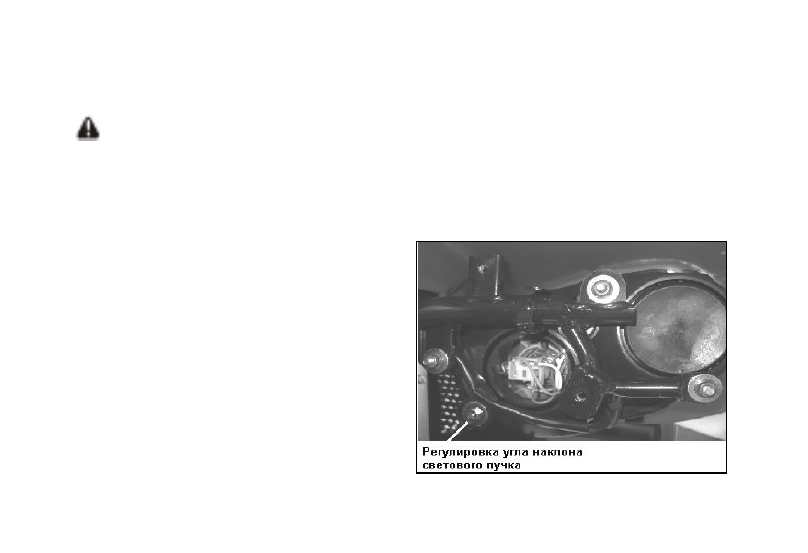

Регулирование угла наклона фар
ОСТОРОЖНО

Рекомендуется обратиться к дилеру для
произведения этой настройки.

Поворачивая регулировочный болт, мож-
но поднять или опустить пучок света от
фар.

- 170 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

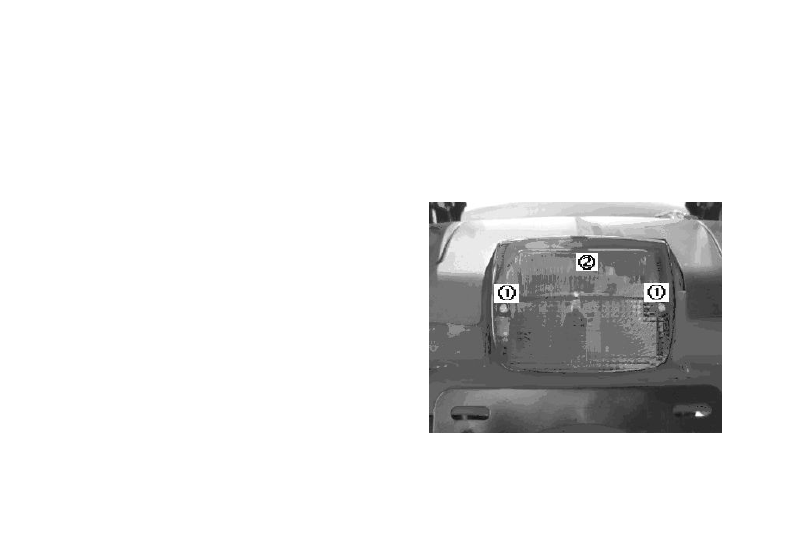

Замена габаритной лампы / лампы  стоп-сигнала

Если перегорает лампа заднего габаритного фонаря/ фонаря тормоза, замените её
следующим образом:
1.

 Выкрутите винты



,

и снимите рассеиватель фонаря

‚

.

2.

 Снимите лампу заднего габаритного фонаря/ фонаря тормоза, толкнув её и по-

вернув против часовой стрелки.

3.

 Вставьте новую лампу заднего

габаритного фонаря/ фонаря тормоза и
поверните её по часовой стрелке.

4.

 Установите рассеиватель заднего

фонаря на место, заверните винты.





Регулировка пружин передней и
задней подвески

Жёсткость пружин подвески можно отрегу-
лировать, чтобы она соответствовала весу
водителя и условиям движения.
