- 159 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



•

Необходимо стравить воздух из тормозной системы.

Замена компонентов тормозной системы требует профессиональных знаний. Эти
процедуры должен выполнять дилер.

Регулировка педали и рычага заднего тормоза

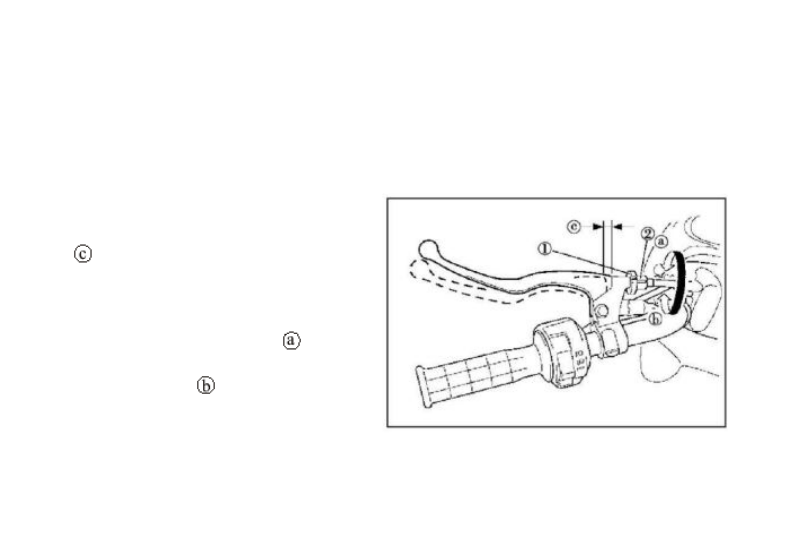

Регулировка свободного хода дублирующего рычага главной тормозной
системы (ножного тормоза)

Свободный ход дублирующего
рычага главной тормозной системы

 должен быть 0,5÷2 мм.


1.

 Ослабьте контргайку



.

2.

 Поверните регулировочный

втулку

‚

 в направлении

 для

увеличения свободного хода, и в
направлении

,

чтобы уменьшить

свободный ход.

3.

 Затяните контргайку



.


Если невозможно отрегулировать свободный ход, обратитесь за помощью к дилеру.

- 160 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



ПРИМЕЧАНИЕ:
При регулировке свободного хода дублирующего рычага главной тормозной системы
(ножного тормоза):

 убедитесь, что не наступаете на педаль тормоза.

 убедитесь, что педаль тормоза не двигается при измерении величины сво-

бодного хода рычага.

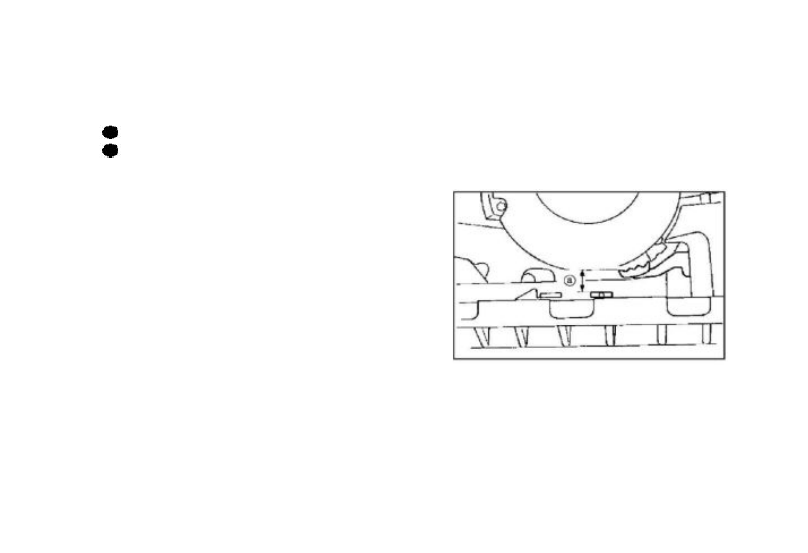

Регулировка высоты педали тормоза

ПРИМЕЧАНИЕ:
Перед проверкой задних тормозных колодок
отрегулируйте ножной тормоз.
Верхний край педали тормоза должен быть
расположен в 72 мм над опорой для ноги.
При регулировке длины штока убедитесь, что у
него обязательно должен ощущаться
минимальный свободный ход до упора в
поршень главного цилиндра. Если это требование не будет выполнено, то гидросис-
тема главной тормозной системы может оказаться под давлением, зазоры между
колодками и дисками будут выбраны, что неминуемо приведёт к перегреву дисков,
колодок, суппортов, трубок и всех прилегающих узлов к нему узлов (напр. воздушно-
го тракта вентиляции вариатора). Если регулировку сделать не получается, то обра-
титесь к дилеру.





- 161 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



 ПРЕДУПРЕЖДЕНИЕ

После обслуживания:

  Убедитесь, что тормоза работают плавно и свободный ход правильный.
  Убедитесь, что тормоз не заедает.
  Из системы необходимо стравить воздух.

Замена компонентов тормозной системы требует профессиональных знаний. Эти
процедуры должен выполнять дилер.

Регулировка включателя стоп-сигналов

Включатель фонаря стоп-сигнала, который
загорается при нажатии на педаль тормоза или
на дублирующий рычаг тормоза, отрегулирован
правильно, если фонарь загорается
непосредственно

перед

 срабатыванием

тормозов. Если это необходимо, отрегулируйте
включатель следующим образом:

- 162 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



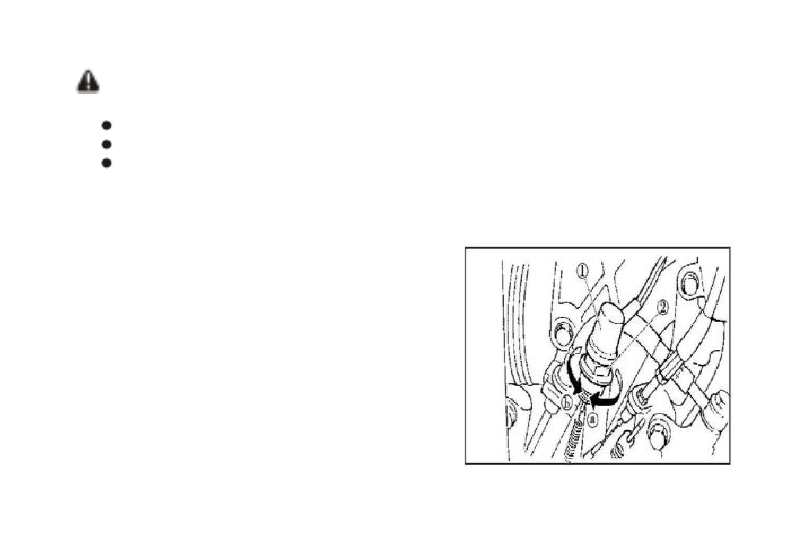

Регулировка включателя стоп-сигналов

Поверните регулировочную гайку, удерживая включатель на месте. Чтобы отрегули-
ровать его на более раннее срабатывание, поверните регулировочную гайку в на-
правлении

.

Чтобы отрегулировать его на более позднее срабатывание, поверни-

те регулировочную гайку в направлении

.

Проверка и смазка тросовых приводов

 ПРЕДУПРЕЖДЕНИЕ

Проверяйте тросики часто. Заменяйте повреждённые. Смазывайте их и внутри, и их
концы. Влага, попавшая под оболочку тросика, может привести, например, к «при-
хватыванию» при минусовых температурах эксплуатации или к коррозии оболочки и
самого тросика. Если тросики работают неисправно, обратитесь к дилеру для их за-
мены. «Заклинивший» на ходу тросик газа может привести тяжелой аварии. Прове-
ряйте исправность тросовых приводов перед каждой поездкой.
ПРИМЕЧАНИЕ:
Рекомендуемый смазочный материал: SAE 10W30 (моторное масло) или специаль-
ные составы.
