- 75 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

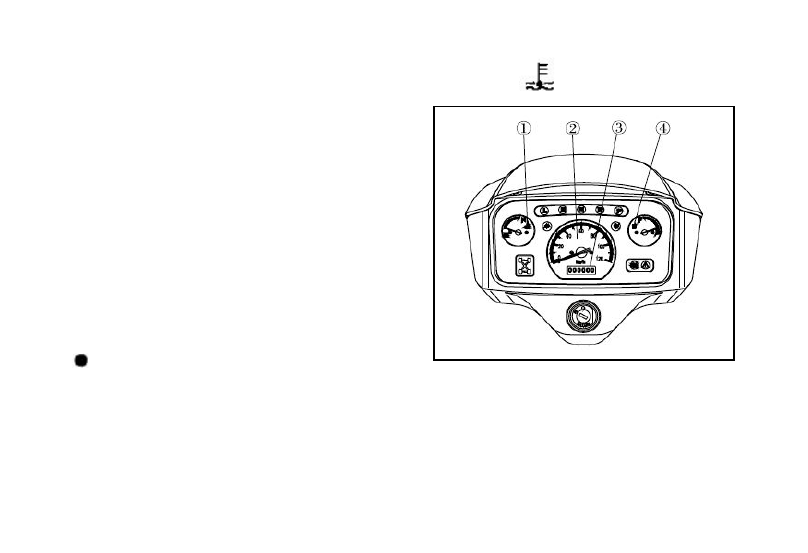

Указатель температуры охлаждающей жидкости"

"

„



Если  указатель  температуры  находится  в
зоне  белого  сектора  С, это  означает, что
температура нормальная. Нахождение его в
красном

секторе

Н

показывает,  что

температура  высокая.   В  этом  случае,
пожалуйста,  заглушите

двигатель

и

подождите  пока  температура  охлаждающей
жидкости  снизится.  Если  температура
повышается  часто, то  проверьте  уровень
охлаждающей

жидкости,  включение

вентилятора  системы  охлаждения  или
проконсультируйтесь с дилером.

ОСТОРОЖНО

  После повторного запуска убедитесь,

что указатель температуры находится в зоне белого сектора С. Двигатель может
перегреться, если квадроцикл перегружен. Если это произошло, уменьшите на-
грузку до значений, указанных в этой инструкции.

- 76 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

  После повторного запуска убедитесь, что указатель температуры находится в зо-

не белого сектора С. Продолжительная работа двигателя при указателе темпе-
ратуры, находящемся в красном секторе Н, может нанести двигателю ущерб.

Спидометр

‚

:

показывает скорость движения.

Одометр

ƒ

:

показывает общий пройденный путь.

Указатель уровня топлива:





Показывает оставшееся количество бензина в топливном баке. «F» - показывает
общее количество топлива 19 л. Когда указатель доходит до начала красного секто-
ра, необходимо заправить топливо как можно скорее. Красная отметка говорит о
том, что топлива осталось около 4 л.





- 77 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

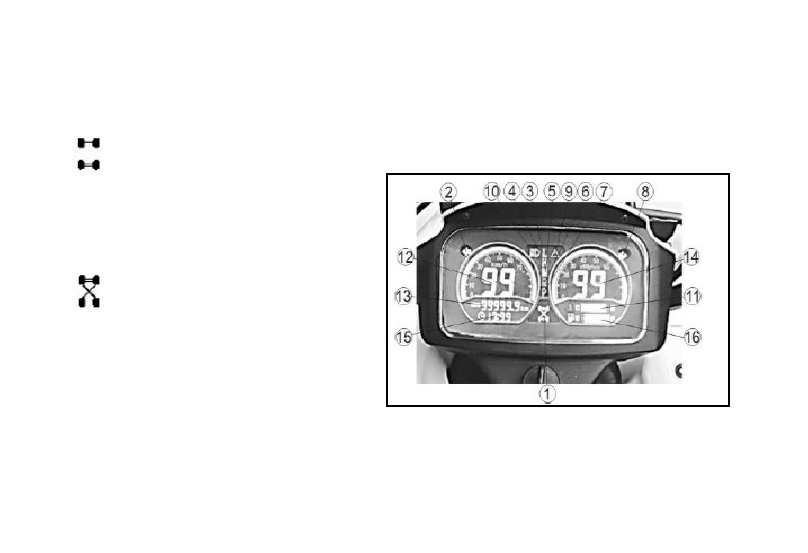

Индикаторы и предупредительные сигнальные лампы

щитка приборов CF500A

Индикатор полного привода и блокировки дифференциала







Эта индикация загорается, когда

переключатель режимов "2WD"(2
ведущих колеса) / "4WD" (4 ведущих
колеса) установлен
 в положение "4WD" (4 ведущих
колеса).

Индикация блокировки

дифференциала переднего моста.
Индикатор "DIFF.LOCK" в режиме
полного привода горит (НЕ
МОРГАЕТ), если переключатель
"LOCK" — "4WD" (

полный привод с

блокировкой дифференциала переднего моста) установлен в положение "LOCK-
4WD"

и полный привод с блокировкой дифференциала переднего моста полно-

стью включились.

- 78 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

ПРИМЕЧАНИЕ

Если индикатор "DIFF.LOCK" в режиме полного привода после включения режима
блокировки дифференциала МОРГАЕТ, (переключатель "LOCK" — "4WD" установ-
лен в положение "LOCK-4WD"/кнопка нажата/) –это означает, что полный привод с
блокировкой дифференциала переднего моста не включились , но сервопривод
отработал цикл включения блокировки  дифференциала. Индикатор может не
загореться, пока мотовездеход не начнёт движение.

Совет:

обычно для полного включения блокировки достаточно чуть-чуть тронуться с

места или покачать рулём «вправо-влево» до характерного щелчка, означающего
завершение процесса блокировки.



Индикатор левого поворота

‚

Этот индикатор загорается при нажатии переключателя поворотов влево

 "

".

Индикатор пониженной передачи "L"

ƒ



Этот индикатор загорается при выборе пониженной передачи

"L".

Индикатор повышенной передачи "H"

„



Этот индикатор загорается при выборе повышенной передачи "H".

Индикатор нейтрального положения "N"

…



Этот индикатор загорается при выборе нейтрального положения "N".
