- 71 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

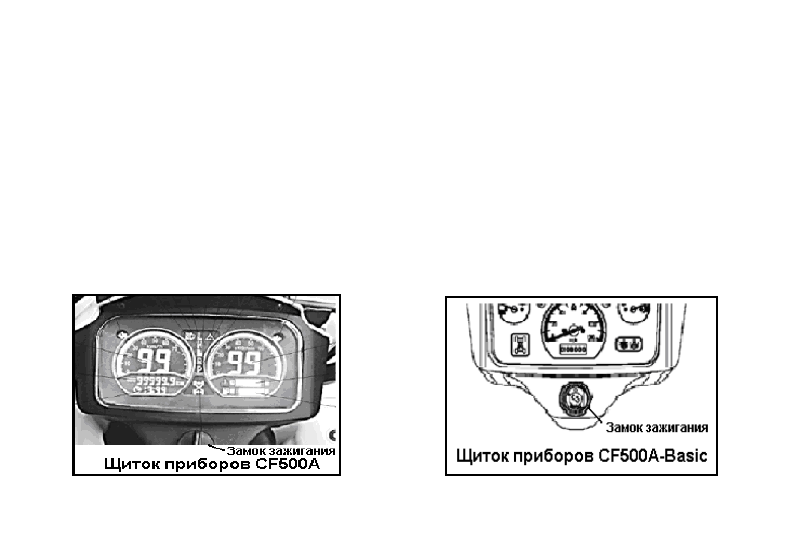

Замок зажигания



Главный выключатель (замок зажигания)

 имеет следующие положения:

ON (

ВКЛ):

Двигатель можно запустить только в этом положении выключателя. Фары, передние
и задние габаритные фонари загораются, когда включен переключатель света. В
этом положении невозможно извлечь ключ зажигания.

OFF (

ВЫКЛ):

Все электрические цепи выключены. В этом положении выключателя можно извлечь
ключ зажигания.

В крайнем правом положении - «Всё выключено»







- 72 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Индикаторы и предупредительные сигнальные лампы

щитка приборов CF500A-Basic

Индикатор полного привода



 Этот индикатор загорается, когда

переключатель режимов "2WD" (2
ведущих колеса) / "4WD" (4 ведущих
колеса) установлен в положение "4WD"
(4

ведущих колеса).

Индикатор блокировки

дифференциала передних колёс
"DIFF.LOCK"

в режиме полного привода

горит (НЕ МОРГАЕТ), когда
переключатель "LOCK" — "4WD" (полный
привод с блокировкой дифференциала
передних колёс) установлен в положение
"LOCK-4WD"

и полный привод с блокировкой дифференциала переднего моста

полностью включились

).





- 73 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА



ПРИМЕЧАНИЕ

Благодаря устройству синхронизации в механизме блокировки дифференциала, ин-
дикатор полного привода может не загореться, пока квадроцикл не начнёт движение.

Индикатор левого поворота

‚



Этот индикатор загорается при нажатии переключателя поворотов вниз "

".

Индикатор пониженной передачи "L"

ƒ



Этот индикатор загорается при выборе пониженной передачи "L".

Индикатор повышенной передачи "H"

„



Этот индикатор загорается при выборе повышенной передачи "H".

Индикатор нейтрального положения "N"

…



Этот индикатор загорается при выборе нейтрального положения "N".

Индикатор заднего хода "R"

†



Этот индикатор загорается при выборе заднего хода "R".

Индикатор парковочной позиции "P"

‡



Этот индикатор загорается при постановке квадроцикла на парковочный тормоз "P"
(стоянка).

- 74 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Индикатор правого поворота

ˆ



Этот индикатор загорается при нажатии переключателя поворотов вверх "

"

Индикатор переключателя

«

OVERRIDE

»

‰



Этот индикатор загорается при нажатии переключателя

«OVERRIDE»

.

Индикатор дальнего света фар

Š



Этот индикатор загорается при нажатии переключателя света фар в положение



ПРИМЕЧАНИЕ

Если спидометр не показывает скорость во время движения, обратитесь к авторизи-
рованному дилеру CFMoto, чтобы проверить электрическую цепь датчика скорости.
Если индикаторы работают «не штатно», также обратитесь к дилеру.
