Мотоцикл Сузуки DR-Z250. Руководство - часть 51

Сервисная информация 7-5


ХОДОВАЯ ЧАСТЬ

Неисправность

Проявление и возможные причины

Способ устранения

Большое
усилие при
повороте руля.

12.  «Перетянута» гайка рулевой оси.
13.  Неисправны подшипники в рулевой оси.
14.  Деформирована рулевая ось.
15.  Мало давление в шинах.

Отрегулировать.
Заменить.
Заменить.
Отрегулировать.

Вибрация руля.

23.  Дисбаланс между левым и правым пером

передней вилки.

24.  Деформация передней вилки.

25.  Деформация передней оси или переднего

колеса.

Заменить.

Отремонтировать или
заменить.
Заменить.

Вибрация
переднего
колеса.

11.  Деформирован обод колеса.
12.  Изношены подшипники переднего колеса.
13.  Изношена (повреждена) передняя шина или

шина не подходящего типа.

14.  Ослаблены гайки передней оси или гайки

держателей передней оси.

15.  Неправильный уровень масла в вилке.

Заменить.
Заменить.
Заменить.

Затянуть.

Проверить уровень масла.

Передняя
подвеска
слишком
мягкая.

1.  Ослаблены пружины.
2.  Низкий уровень масла в передней вилке.
3.  Неправильно настроен регулятор жесткости.

Заменить.
Пополнить.
Отрегулировать.

Передняя
подвеска
слишком
жесткая.

1.  Густое масло в передней вилке.
2.  Избыток масла в передней вилке.
3.  Неправильно настроен регулятор жесткости.

Заменить.
Слить излишек.
Отрегулировать.

Шум в
передней
подвеске.

1.  Низкий уровень масла в передней вилке
2.  Ослаблены болты или гайки в передней

подвеске.

Пополнить.
Затянуть.


Вибрация
заднего колеса.

1.  Деформирован обод колеса.
2.  Изношены подшипники заднего колеса или

маятника.

3.  Изношена (повреждена) передняя шина или

шина не подходящего типа.

4.  Изношен маятник или подшипники задней

подвески.

5.  Ослаблены болты или гайки в задней подвеске.
6.  Ослаблена гайка задней оси.

Заменить.
Заменить.

Заменить.

Заменить.

Затянуть.
Затянуть.

Задняя
подвеска
слишком
мягкая.

1.  Неправильно настроен регулятор жесткости

пружины.

2.  Неправильно настроен регулятор жесткости

вилки.

3.  Ослаблена пружина амортизатора.
4.  Утечка масла из заднего амортизатора.

Отрегулировать.

Отрегулировать.

Заменить амортизатор.
Заменить амортизатор.

Задняя
подвеска
слишком
жесткая.

1.  Неправильно настроен регулятор жесткости

пружины.

2.  Неправильно настроен регулятор жесткости

вилки.

3.  Погнут шток амортизатора.
4.  Погнут маятник.
5.  Изношен маятник или подшипники задней

подвески.

Отрегулировать.

Отрегулировать.

Заменить.
Заменить.
Заменить.


Шум в задней
подвеске.

1.  Ослаблены болты или гайки в задней подвеске.
2.  Изношен маятник или подшипники задней

подвески.

Затянуть.
Заменить.


Сервисная информация 7-6


ТОРМОЗА


ЭЛЕКТРООБОРУДОВАНИЕ

Неисправность

Проявление и возможные причины

Способ устранения

Плохое
торможение.

16.  Недостаточно тормозной жидкости.
17.  Воздух в тормозной гидросистеме.
18.  Изношены тормозные колодки.

Пополнить.
Стравить воздух.
Заменить.

Недостаточное
тормозное
усилие.

26.  Утечка тормозной жидкости.
27.  Изношены тормозные колодки.
28.  Масло на тормозящих поверхностях

колодок.

29.  Изношен тормозной диск.
30.  Воздух в тормозной гидросистеме.

Отремонтировать.
Заменить.
Очистить колодки и диски.

Заменить.
Стравить воздух.

Скрип
тормозов.

16.  Остатки графита на поверхности

тормозных колодок.

17.  Тормозные колодки не полностью

прилегают к тормозному диску.

18.  Повреждены подшипники колеса.
19.  Ослаблена ось переднего или заднего

колеса.

20.  Изношены тормозные колодки.
21.  Посторонний материал в тормозной

жидкости.

22.  Засорен возвратный клапан главного

тормозного цилиндра.

23.  Неправильно установлена шайба, фиксатор

или пружина тормозной колодки.

24.  Заедание калипера.

Очистить поверхности
наждачной бумагой.
Отрегулировать положение
суппорта или заменить.
Заменить.
Затянуть с заданным
моментом.
Заменить.
Заменить тормозную жидкость.

Разобрать и прочистить
тормозной цилиндр.
Установить правильно.

Очистить и смазать.

Длинный ход
рукоятки
тормоза.

1.  Воздух в тормозной гидросистеме.
2.  Недостаточно тормозной жидкости.
3.  Низкое качество тормозной жидкости.

Стравить воздух.
Пополнить.
Заменить.

Утечка
тормозной
жидкости.

1.  Слабая затяжка соединений.

2.  Трещины в тормозном шланге.
3.  Изношен тормозной поршень или цилиндр.

Затянуть с заданным
моментом.
Заменить.
Заменить.

Неисправность

Проявление и возможные причины

Способ устранения

Нет искры или
слабая искра.

1.  Неисправна катушка зажигания.
2.  Неисправна свеча зажигания.
3.  Неисправен генератор или блок CDI.

Заменить.
Заменить.
Заменить.

Свеча
зажигания
покрывается
сажей.

1.  Богатая смесь.
2.  Высокие холостые обороты.
3.  Неподходящий бензин.
4.  Загрязнен воздушный фильтр.
5.  Холодный тип свечи зажигания.

Отрегулировать карбюратор.
Отрегулировать карбюратор.
Заменить.
Очистить.
Заменить на горячий тип.

Свеча
зажигания
покрывается
маслом.

1.  Изношены поршневые кольца.
2.  Изношен поршень или цилиндр.
3.  Большой зазор штоков клапанов в

направляющий втулках клапанов.

4.  Изношен масляные прокладки штоков

клапанов.

Заменить.
Заменить.
Заменить.

Заменить.


Электроды
свечи
зажигания
перегреты или
оплавлены.

1.  Горячий тип свечи.
2.  Перегрев двигателя.
3.  Ослаблена затяжка свечи зажигания.
4.  Бедная смесь.

Заменить на холодный тип.
Отрегулировать.
Затянуть.
Отрегулировать карбюратор.

Сервисная информация 7-7





АККУМУЛЯТОР

Неисправность

Проявление и возможные причины

Устранение

Сульфатация,
окисление или
пятна на
пластинах
аккумулятора.

1.  Трещина в аккумуляторе.
2.  Большой ток разряда в течение долгого времени.

Заменить аккумулятор.
Заменить аккумулятор.

Аккумулятор
быстро
разряжается под
нагрузкой.

1.  Неисправна система заряда аккумулятора..







2.  Пластины аккумулятора разрушились вследствие

перезаряда.



3.  Короткое замыкание внутри аккумулятора.
4.  Низкое напряжение аккумулятора.



5.  Старая батарея.

Проверить генератор,
регулятор/выпрямитель,
проводку и выполнить
необходимые действия для
восстановления
нормального заряда.
Заменить аккумулятор и
проверить систему заряда.
Заменить аккумулятор.
Полностью зарядить
аккумулятор.
Заменить аккумулятор.

Сульфатация
аккумулятора.

1.  Слишком большой или слишком малый ток заряда.

(Если аккумулятор не используется его следует
проверять не реже раза в месяц, во  избежание
сульфатации)

2.  Аккумулятор долгое время находился при низких

температурах.

Заменить аккумулятор.



Заменить аккумулятор,
если сильно поврежден.

Аккумулятор
быстро
разряжается без
нагрузки.

       Загрязненный контейнер.

Очистить.

Сульфатация аккумулятора - явление, состоящее в том, что пластины свинцового аккумулятора при известных
условиях покрываются налетом сернокислого свинца, что уменьшает емкость аккумулятора.





Неисправность

Проявление и возможные причины

Способ устранения

Нет заряда от
генератора.

19.  Обрыв, короткое замыкание проводки,  ослаблены

клеммы генератора.

20.  Короткое замыкание, замыкание на «землю» или

обрыв обмоток генератора.

21.  Короткое замыкание или пробой

регулятора/выпрямителя.

Отремонтировать, заменить,
затянуть.
Заменить.

Заменить.

Низкая скорость
заряда (малый
ток заряда)

31.  Плохое состояние проводки (близка к обрыву или

короткому замыканию) или ослаблены соединения.

32.  Замыкание на «землю» или обрыв обмотки статора

или генератора.

33.  Неисправный регулятор/выпрямитель.
34.  Неисправен аккумулятор.

Отремонтировать, затянуть.

Заменить.

Заменить.
Заменить.

Большой ток
заряда.

25.  Короткое замыкание внутри аккумулятора.
26.  Неисправный регулятор/выпрямитель.

Заменить.
Заменить.

Нестабильный
заряд.

4.  Изоляция проводки повреждена, вследствие

вибрации, что приводит к переменному короткому
замыканию.

5.  Внутренне замыкание генератора.
6.  Неисправный регулятор/выпрямитель.

Отремонтировать или
заменить.

Заменить.
Заменить.

Двигатель не
запускается при
нажатии на
кнопку стартера.

4.  Аккумулятор разряжен.
5.  Неисправны контакты кнопки.
6.  Неправильное прилегание щеток в коллекторе

двигателя стартера.

7.  Неисправно реле стартера.

Зарядить или заменить.
Заменить.
Отремонтировать или
заменить.
Заменить.

Сервисная информация 7-8

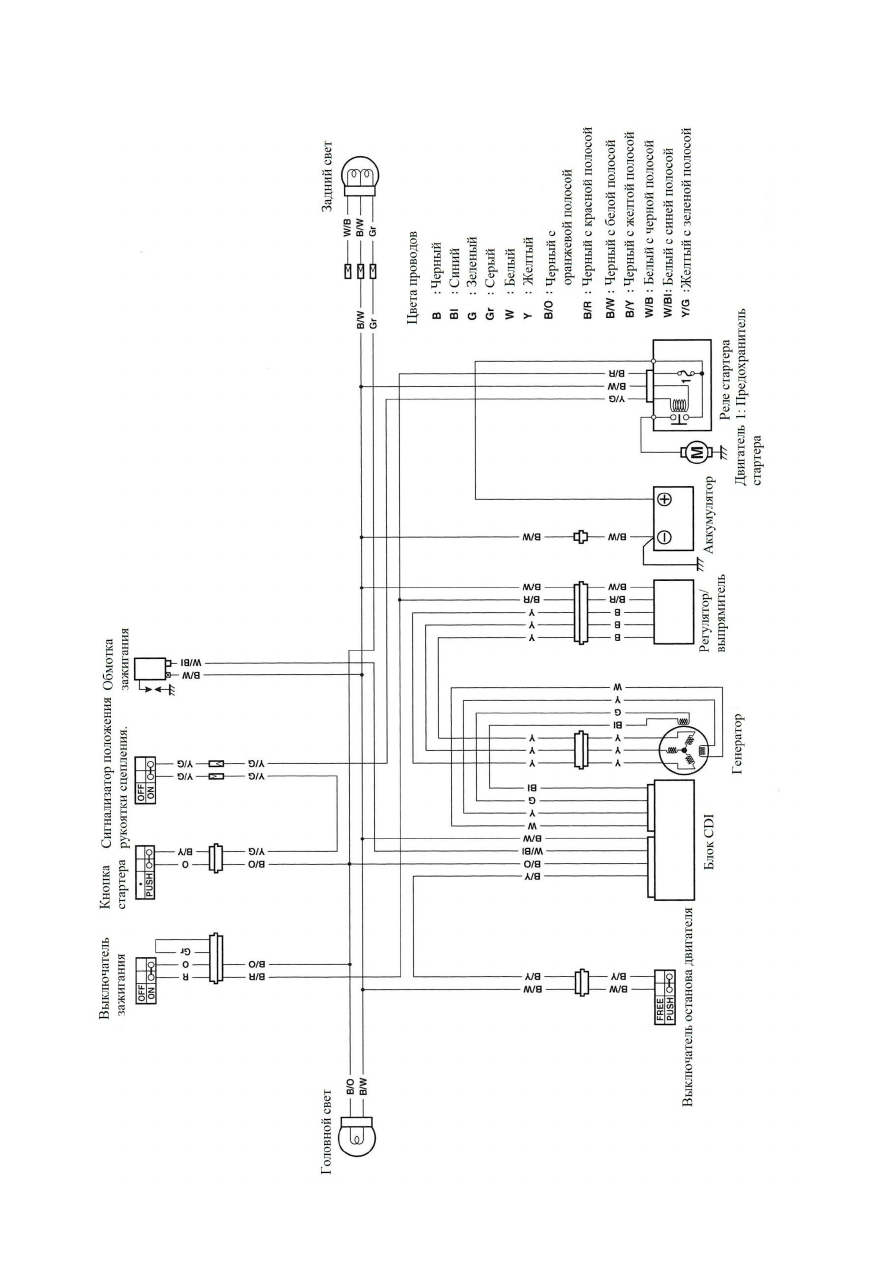

ЭЛЕКТРОСХЕМА
