Тормоза

Ознакомьтесь с правилами техники безопасности на стр. 75.

Если эффективность стояночного тормоза снизилась, необходимо произвести
его регулировку.

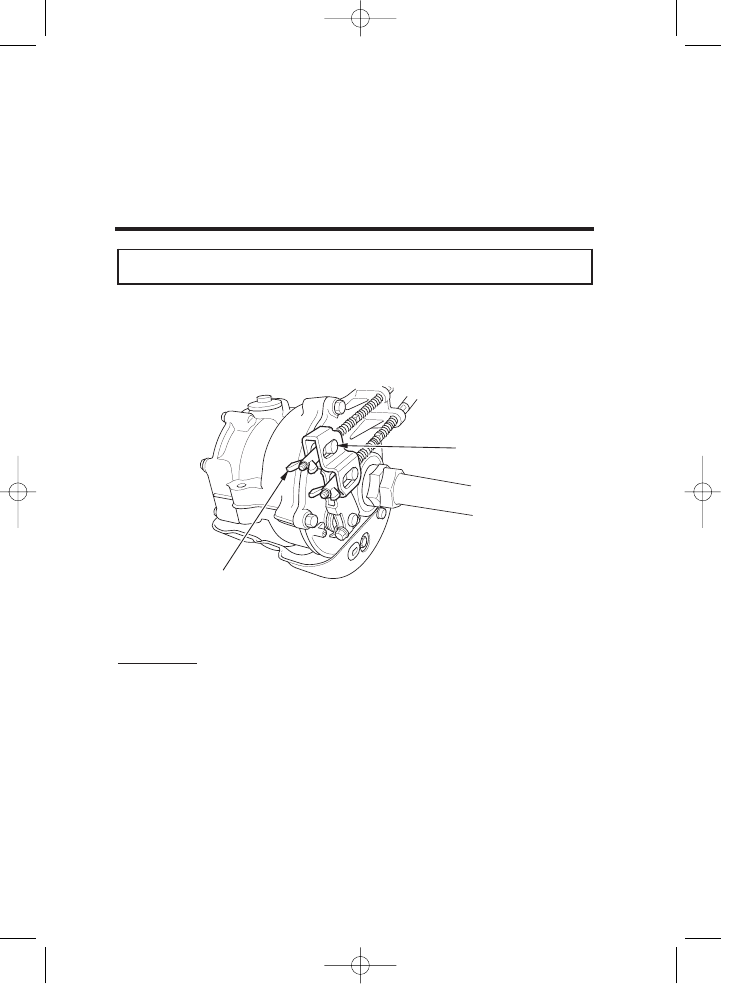

СЗАДИ СПРАВА

(1) регулировочная гайка рычага тормоза
(2) ось рычага тормоза

Регулировка

1. Временно  установите  величину  свободного  хода  рычага сцепления

стояночного тормоза более 20 мм (стр. 106).

2. Поверните регулировочную гайку (1) рычага тормоза, расположенную на

рабочем рычаге тормоза в задней части рамы. Убедитесь, что вырез на
регулировочной гайке прявильно встал на оси (3) рычага тормоза.

126   Обслуживание мотовездехода Honda

Регулировка стояночного тормоза

(1)

(2)

Тормоза

3. Вдавите вниз чеку (3) стояночного тормоза, затем выжмите рычаг (4)

сцепления/стояночного тормоза до появления сильного сопротивления.
Измерьте расстояние, которое прошел рычаг сцепления/стояночного
тормоза; расстояние должно составлять: 15 % 20 мм

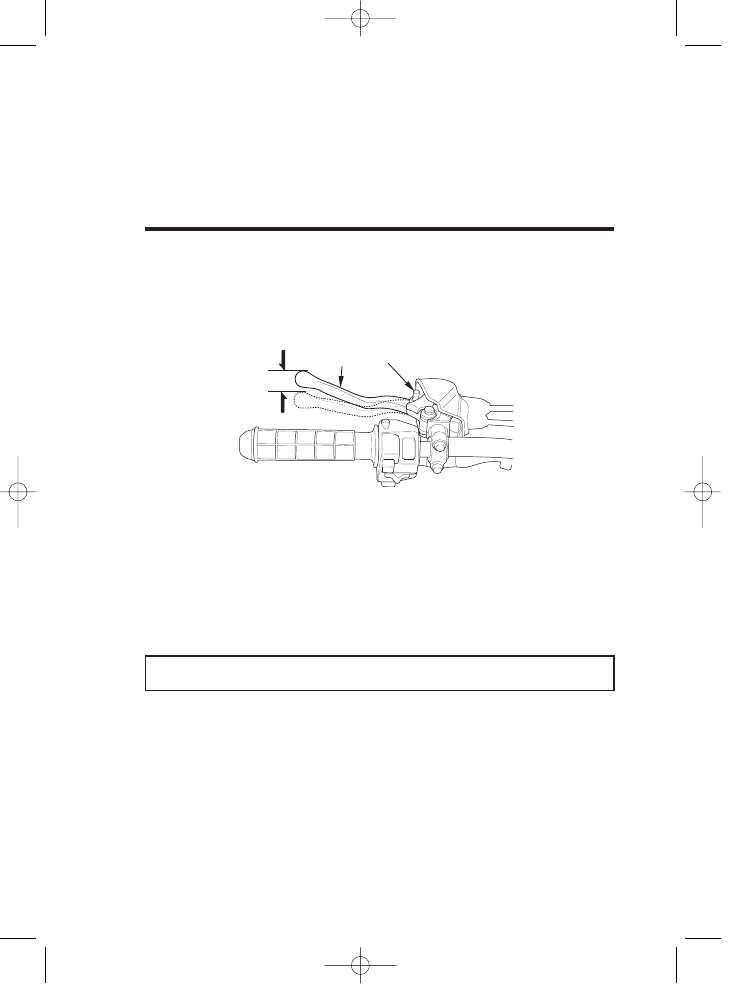

ЛЕВАЯ РУКОЯТКА

(3) чека стояночного тормоза
(4) рычаг сцепления/стояночного тормоза

4. После того как завершена регулировка величины свободного хода

стояночного тормоза, отрегулируйте величину свободного хода сцепления
(стр. 106).

Осмотрите рычаг сцеплениястояночного тормоза и трос стояночного тормоза на
предмет незакрепленных соединений и иных неисправностей. Если на тросе
имеются задиры и иные повреждения, обратитесь для замены троса к
официальному дилеру Honda.

•Проверьте правильность установки всех компонентов рычага

сцепления/стояночного тормоза и надежность затяжки всех болтов.

•Осмотрите трос стояночного тормоза на предмет отсутствия повреждений

и признаков износа. При необходимости замените.

•Смазывайте трос стояночного тормоза специальной смазкой для тросов,

имеющейся в торговой сети, чтобы не допустить его преждевременного
износа или коррозии.

Обслуживание мотовездехода Honda  127

(4)

(3)

Иные виды осмотра и смазка

15%20 мм

Тормоза

Ознакомьтесь с правилами техники безопасности на стр. 75.

Только задний тормоз:

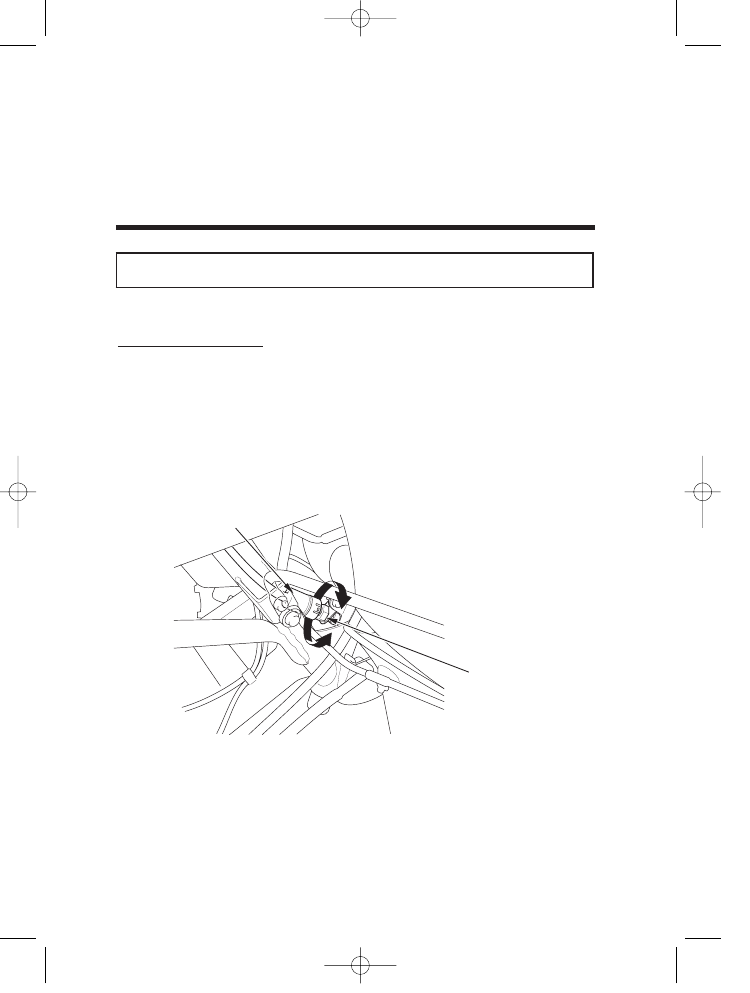

Время от времени проверяйте, как работает выключатель (1) стоп%сигнала,
расположенный с правой стороны  за двигателем. Величина свободного хода
педали тормоза до срабатывания стоп%сигнала должна составлять 15 мм. См.
раздел Величина свободного хода педали заднего тормоза на стр. 123.
Регулировка производится путем поворачивания регулировочной головки (2).
Поворачивайте гайку в направлении (А), если выключатель включает стоп%сигнал
слишком поздно, и в направлении (В), если включение стоп%сигнала происходит
слишком рано.

ПРАВАЯ СТОРОНА

(1)  выключатель стоп%сигнала
(2)  регулировочная гайка

128   Обслуживание мотовездехода Honda

Регулировка выключателя стопFсигнала

(2)

(

(

A

A

)

)

(

(

B

B

)

)

(1)

Тормоза

Ознакомьтесь с правилами техники безопасности на стр. 75.

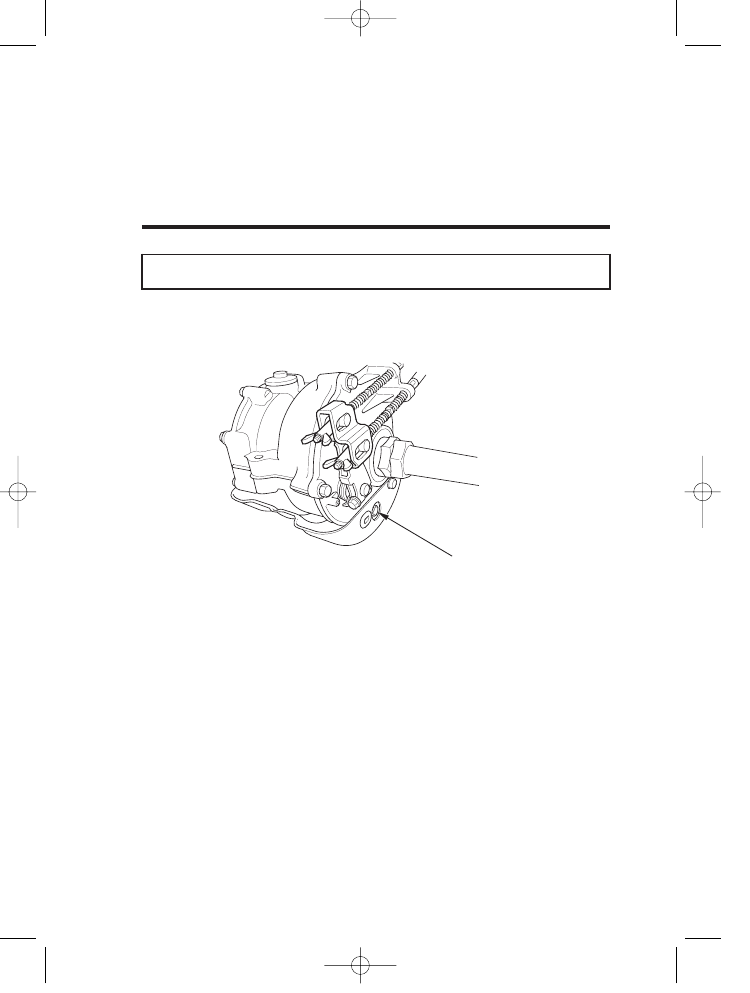

СЗАДИ СПРАВА

(1) болт сливного отверстия заднего тормоза

1.  Остановите двигатель и включите стояночный тормоз.
2. Открутите болт (1) сливного отверстия, расположенный в нижней части

кожуха тормоза.

Если при этом вытечет вода, прокладки тормоза подлежат замене официальным
дилером Honda.

Обслуживание мотовездехода Honda  129

Слив воды из тормозных механизмов

(1)
