Мотовездеход Honda TRX250EX. Руководство - часть 29

Тормоза

Ознакомьтесь с правилами техники безопасности на стр. 75.

Скорость износа тормозных колодок зависит от стиля вождения и дорожных
условий. При эксплуатации мотовездехода по грязи или воде износ колодок
увеличивается. Для определения степени износа колодок проводите их
визуальный осмотр при проведении каждого регулярного обслуживания.

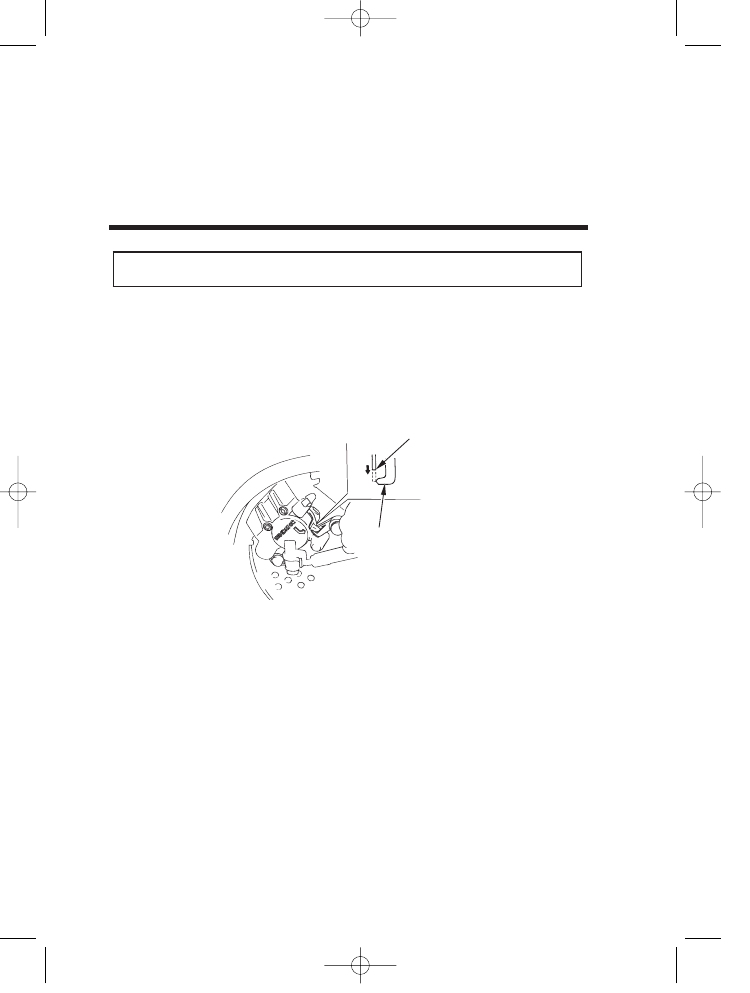

ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО (для левой части аналогичен)

(1) индикатор износа

(2) край референтной метки

Проверьте состояние индикатора износа (1). Обе колодки подлежать замене,
если индикатор износа сравнялся с краем референтой метки (2). Для выполнения
этой операции обратитесь к официальному дилеру Honda.

Всегда проверяйте каждую колодку как на правом, так и на левом тормозных
суппортах.

122   Обслуживание мотовездехода Honda

Износ тормозных колодок

(1)

(2)

Тормоза

ПРАВАЯ СТОРОНА

(1) педаль заднего тормоза

Проверка

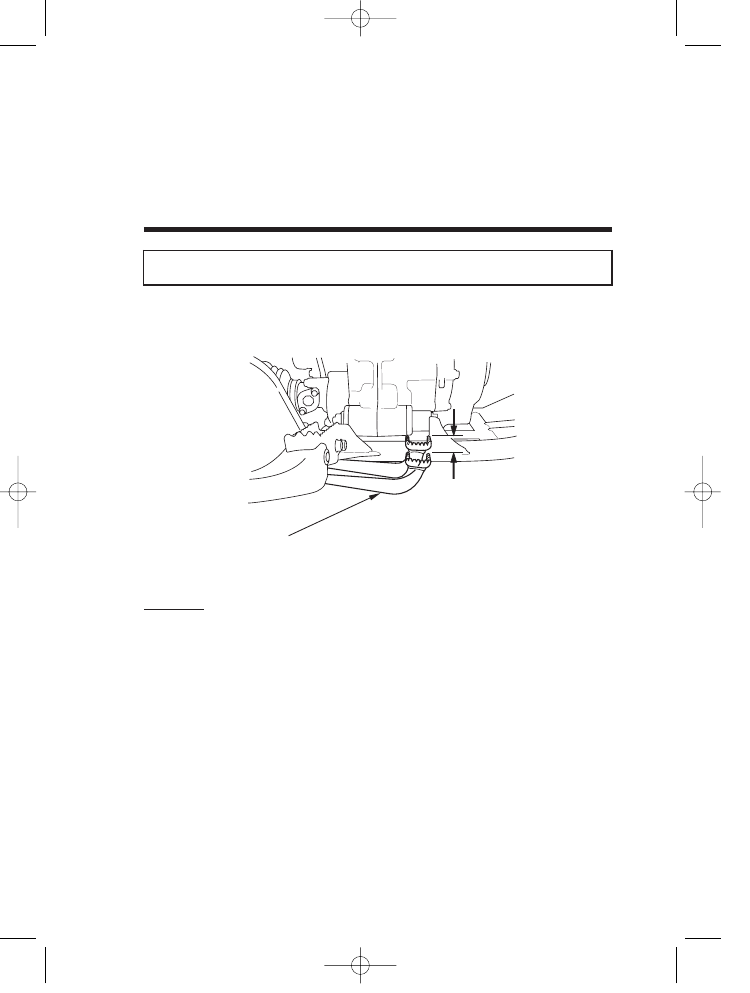

Измерьте расстояние, которое проходит педаль (1) заднего тормоза до того, как
тормоза срабатывают. Величина свободного хода, измеренная на торце педали,
должна составлять:

15 F 20 мм

При необходимости отрегулируйте до штатного значения.

Обслуживание мотовездехода Honda  123

Свободный ход педали заднего тормоза

mm

(1)

15%20 мм

Тормоза

СЗАДИ СПРАВА

(2) нижняя регулировочная гайка педали тормоза
(3) ось рычага тормоза

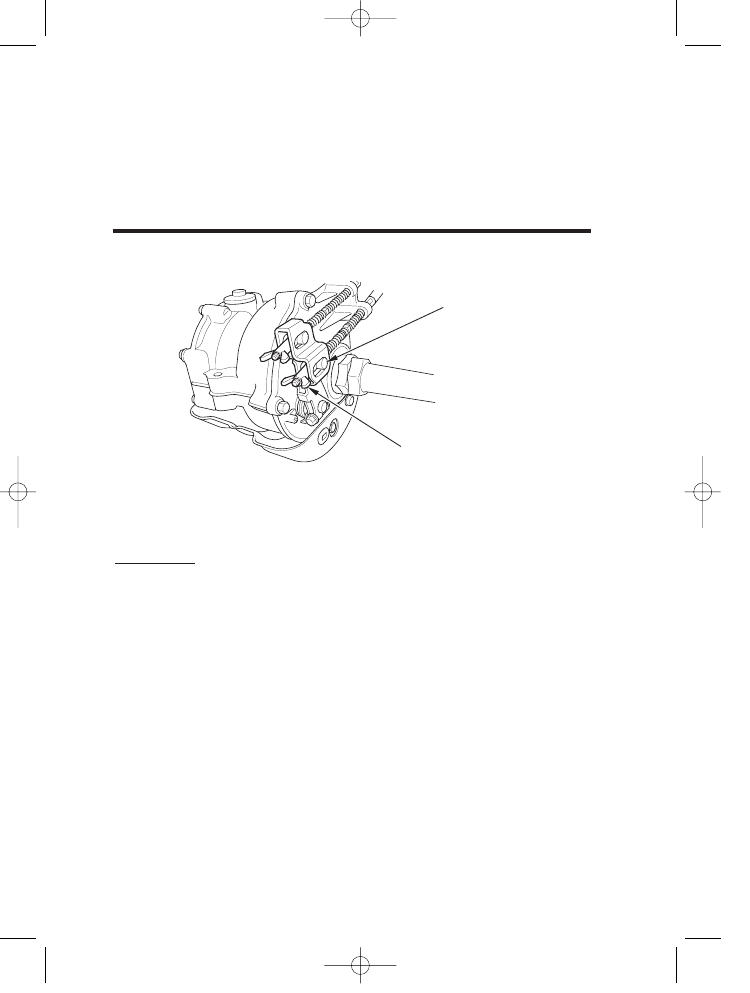

Регулировка
Поверните регулировочную гайку (2) педали тормоза, расположенную на рабочем
рычаге тормоза в задней части рамы. Убедитесь, что вырез на регулировочной
гайке правильно встал на оси (3) рычага тормоза.

124   Обслуживание мотовездехода Honda

(2)

(3)

Тормоза

Ознакомьтесь с правилами техники безопасности на стр. 75.

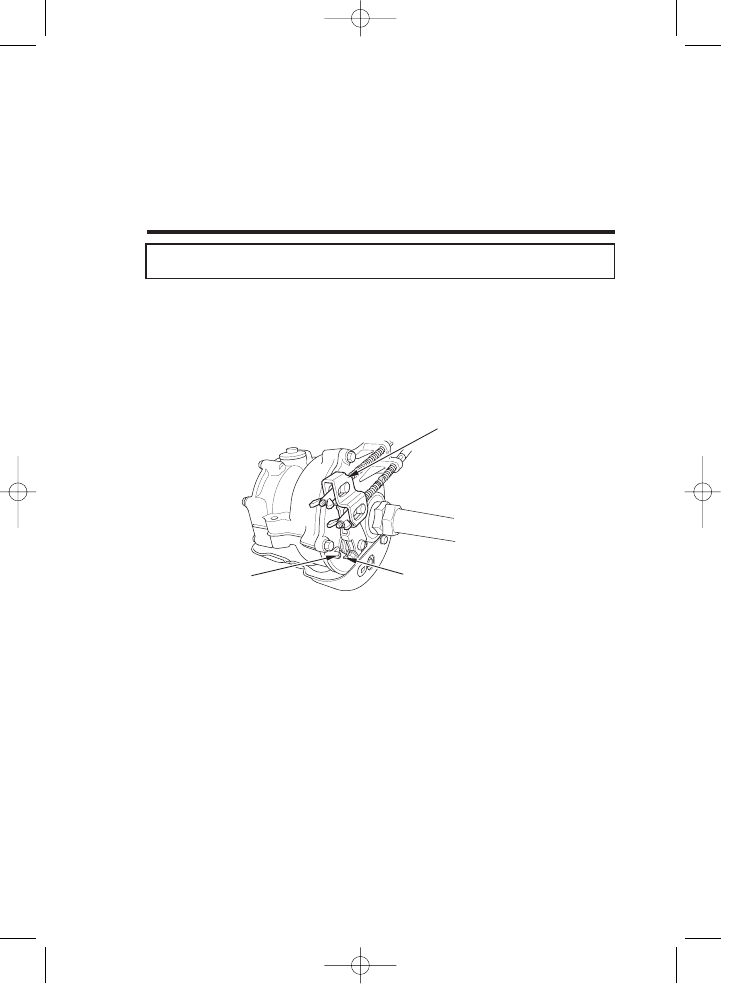

Задний тормоз имеет внешний индикатор износа, который позволяет проводить
проверку без необходимости разборки. Задействуйте тормоз, следя за тем, как
стрелка на рычаге тормоза перемещается по направлению к метке
минимального уровня на панели тормоза.

СЗАДИ СПРАВА

(1) стрелка

(3) метка минимального уровня

(2) рабочий рычаг тормоза

1. Задействуйте тормоз и проверьте перемещение стрелки (1) на рабочем

рычаге (2) тормоза.

2. Если при полностью задействованном тормозе стрелка совеместится с

меткой (3) минимального уровня на панели тормоза, замените тормозные
колодки. В этом случае обратитесь к официальному дилеру Honda.

Обслуживание мотовездехода Honda  125

Износ тормозных башмаков

(2)

(3)

(1)
