ЛЕВАЯ РУКОЯТКА

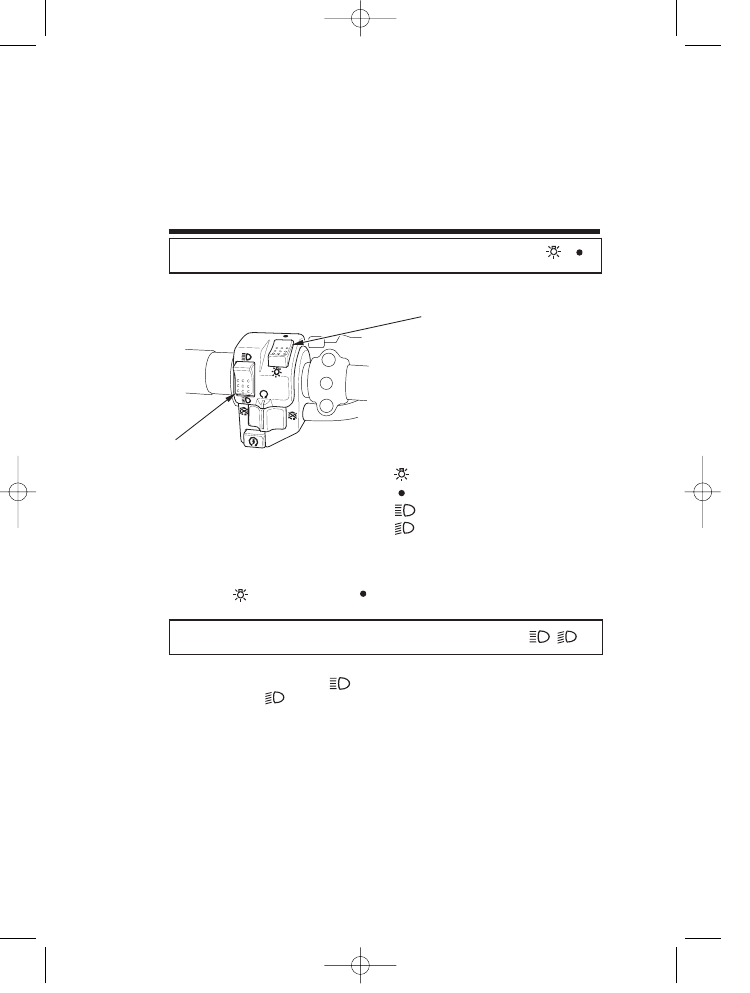

Выключатель фары (1) служит для включения и выключения фары. Для
включения или выключения фары переведите выключатель в положение
ON (ВКЛ)            или OFF (ВЫКЛ)       , соответственно.

Данный выключатель (2) служит для переключения ближнего и дальнего
света фар. Положение HI (           ) соответствует дальнему свету фар,
положение LO (         ) соответствует ближнему свету фар.

Органы управления и функции

Индикаторы и органы управления  19

Выключатель фары

(1)

(2)

Переключатель ближнего и дальнего света фары

(1) выключатель фары
(2) переключатель ближнего и
дальнего света фары

ON (ВКЛ)

OFF (ВЫКЛ)

HI (Дальний свет фар)

LO (Ближний свет фар)

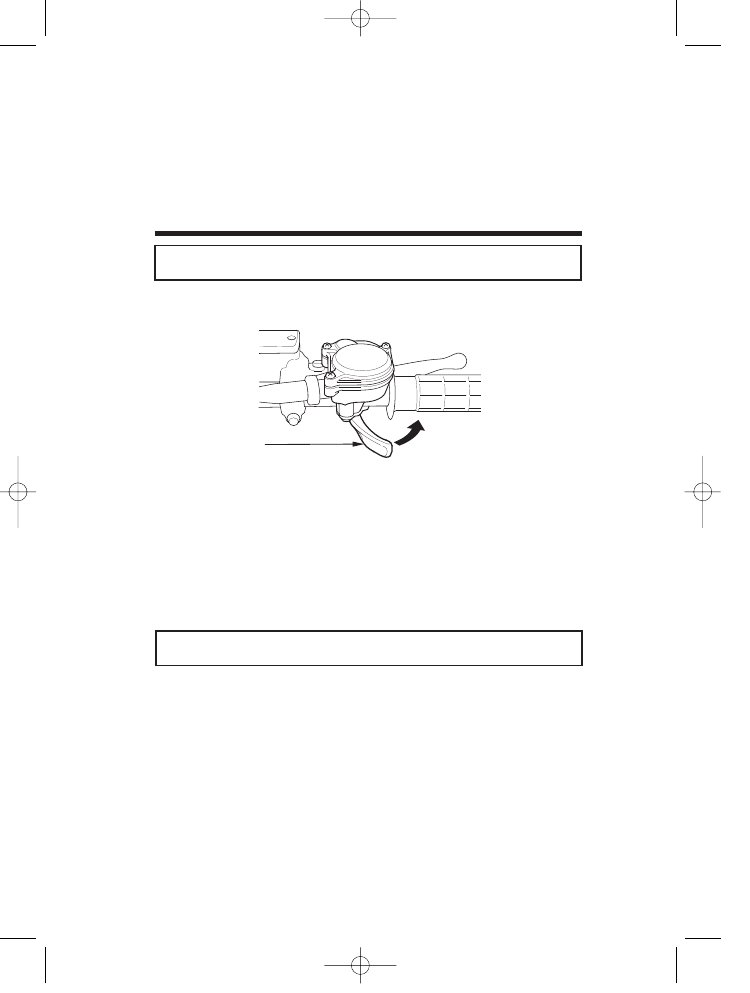

ПРАВАЯ РУКОЯТКА

(1)  рычаг акселератора
(А)  чтобы открыть дроссельную заслонку

Рычаг акселератора служит для управления частотой вращения вала
двигателя. Для увеличения частоты вращения вала двигателя нажмите на
рычаг (1) дроссельной заслонки большим пальцем. Для уменьшения
частоты вращения вала двигателя убавьте усилие на рычаге дроссельной
заслонки. При убирании большого пальца дроссельная заслонка
автоматически закроется (положение холостого хода двигателя).

Рычаг сцепления  стояночного тормоза служит для выключения
сцепления при переключении передач, начале движения и остановке.
Перед переключением передачи полностью выжмите рычаг. После
переключения плавно отпустите рычаг. См. раздел "Сцепление" на стр.
106.
•Двигатель мотовездехода даже после полной остановки с включенной
передачей без выжимания сцепления не заглохнет.

20  Индикаторы и органы управления

Рычаг акселератора

(1)

(A)

Рычаг сцепления  стояночного тормоза

Органы управления и функции

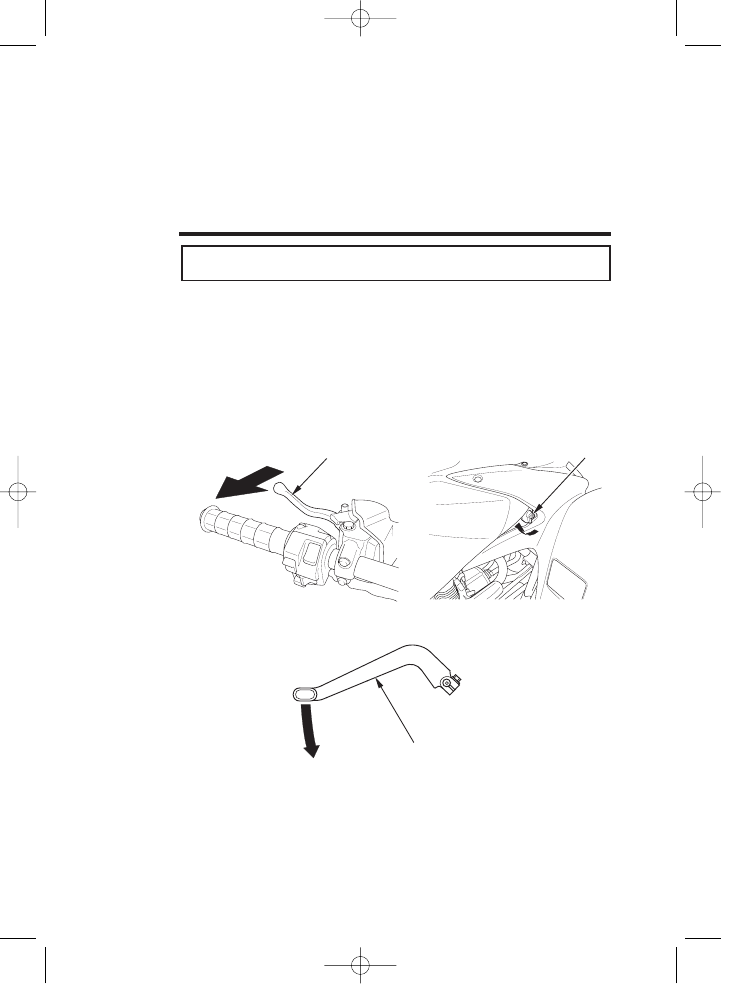

Выключатель реверса  (1) расположен справа от топливного бака и
используется для включения передачи заднего хода. Для включения
передачи заднего хода остановите мотовездеход и выжмите рычаг
сцепления  стояночного тормоза. Держа левую руку на рычаге сцепления
стояночного тормоза, снимите правую руку с рукоятки акселератора и
поверните выключатель реверса. Поворачивая выключатель реверса,
нажмите рычаг (3) переключения передач для включения передачи
заднего хода (находится ниже нейтрали). См. Движение задним ходом,
стр. 53.

Органы управления и функции

Индикаторы и органы управления  21

Выключатель реверса

(1)

(2)

(3)

ЛЕВАЯ РУКОЯТКА

ПРАВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

Нейтраль

Передача заднего хода

(1)  выключатель реверса

(3) рычаг переключения передач

(2)  рычаг сцепления

стояночного тормоза

Органы управления и функции

Рычаг переднего тормоза служит для замедления мотовездехода или его
остановки. Для замедления или остановки мотовездехода нажмите на ры%
чаг. Информация, касающаяся техники торможения, находится на  стр.  55.

Педаль заднего тормоза служит замедления мотовездехода или его оста%
новки.  Для замедления или остановки мотовездехода нажмите на педаль.
Информация, касающаяся техники торможения, находится на стр.  55.

ЛЕВАЯ РУКОЯТКА

22  Индикаторы и органы управления

Рычаг переднего тормоза

Педаль заднего тормоза

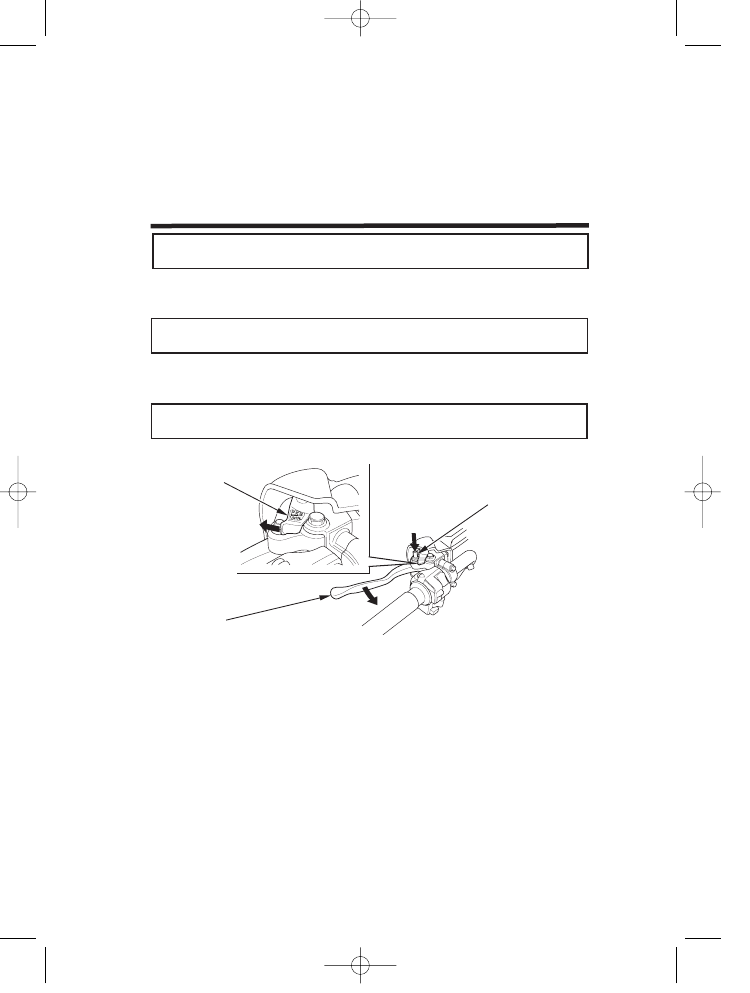

Стояночный тормоз

(A)

(1)

(2)

(3)

Рычаг блокировки (1) и чека стояночного тормоза,
расположенная на рычаге сцеплениястояночного тормоза,
позволяют данной системе функционировать в качестве
стояночного тормоза. Для включения стояночного тормоза
вдавите и удерживайте чеку, после чего выжмите рычаг
сцепления и зафиксируйте его с помощью рычага блокировки.
См. раздел "Стоянка" на стр. 69.

(1) рычаг блокировки тормоза

(А) чтобы заблокировать

(2) чека стояночного тормоза
(3) рычаг сцепления  стояночного тормоза
