Мотовездеход Honda TRX250EX. Руководство - часть 4

Органы управления и их функции

ЛЕВАЯ СТОРОНА

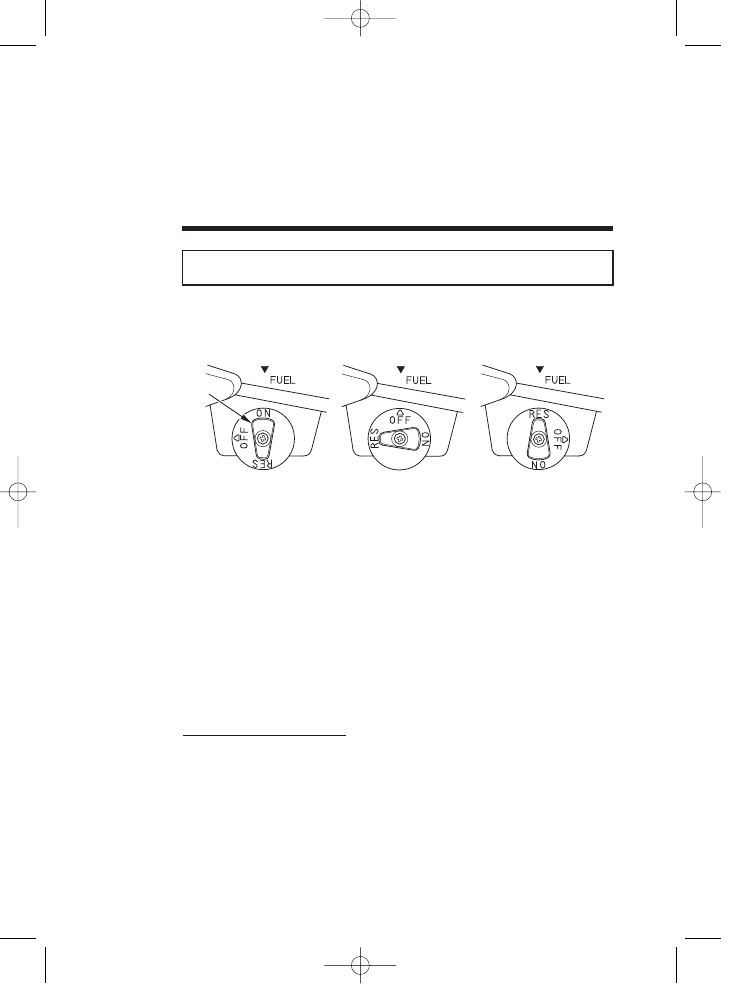

(1) топливный кран

Топливный кран , управляемый вручную, находится с левой стороны
топливного бака.

Топливный кран, имеющий три положения, служит для управления
подачей топлива из топливного банка.

Положение ON (ВКЛ) F штатное положение при движении.

Положение OFF (ВЫКЛ) % на время стоянки, хранения или
транспортировки.

Резерв (RES) % для подачи топлива из резервного запаса.

Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в
положении RES (РЕЗЕРВ), после окончания топлива у вас не останется
резерва.
Полная информация касательно заправки мотовездехода находится на
стр.  87 .

Индикаторы и органы управления  15

Топливный кран

OFF

RES

ON

(1)

(ВКЛ)

(ВЫКЛ)

(РЕЗЕРВ)

ЛЕВАЯ РУКОЯТКА РУЛЯ

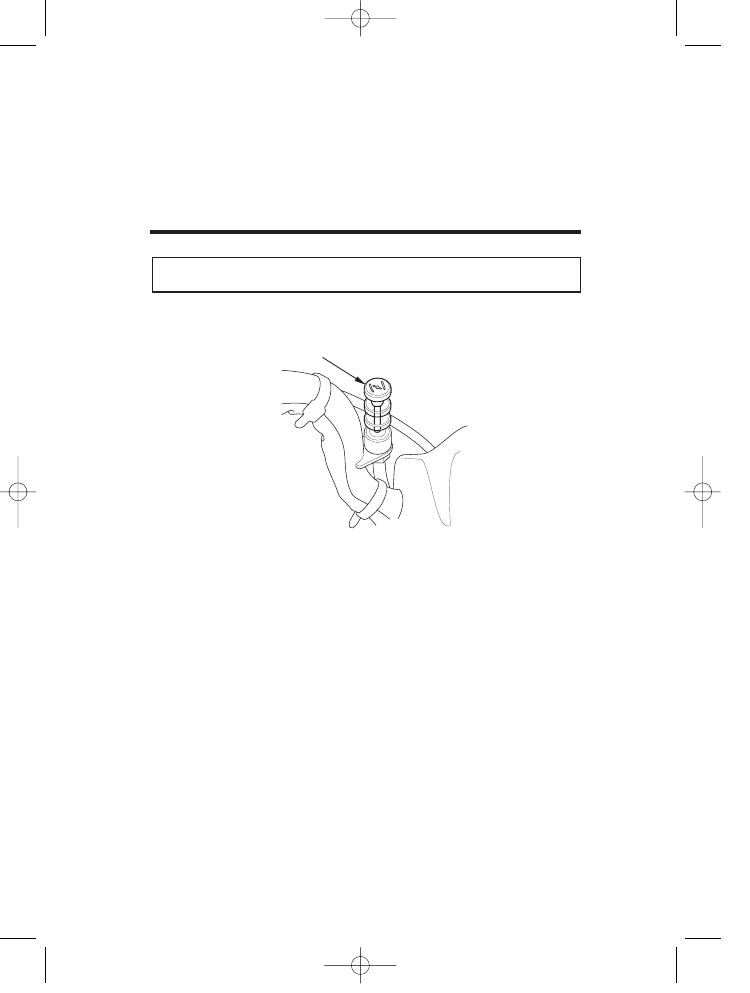

(1) рукоятка воздушной заслонки

(А) заслонка полностью закрыта
(В) промежуточное положение
(С) заслонка полностью открыта

Рукоятка (1) воздушной заслонки используется при запуске двигателя.
(См. стр. 47.)

Органы управления и функции

16  Индикаторы и органы управления

Рукоятка воздушной заслонки

(1)

(

(

A

A

)

)

(

(

B

B

)

)

(

(

C

C

)

)

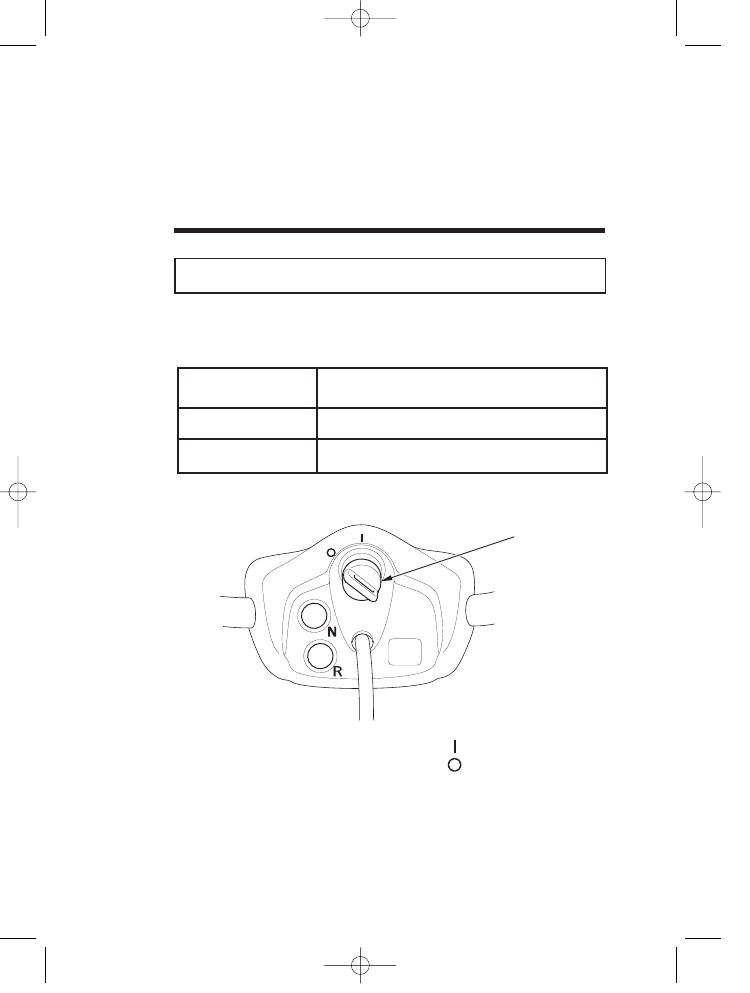

Замок зажигания (1) служит для запуска и остановки двигателя (стр. 46).
Вставьте ключ и поверните его по часовой стрелке для перехода в
положение ON (I) (ВКЛ).

ЦЕНТР РУЛЯ

Органы управления и функции

Индикаторы и органы управления  17

Замок зажигания

Положения ключа
зажигания

Функционирование

Положение ON (ВКЛ)
( I )

Питание подаётся во все электрические цепи.

Положение OFF
(ВЫКЛ) (O)

Электрические цепи не функционируют.

(1)

ON
OFF

(1) замок зажигания

(ВКЛ)

(ВЫКЛ)

ЛЕВАЯ РУКОЯТКА

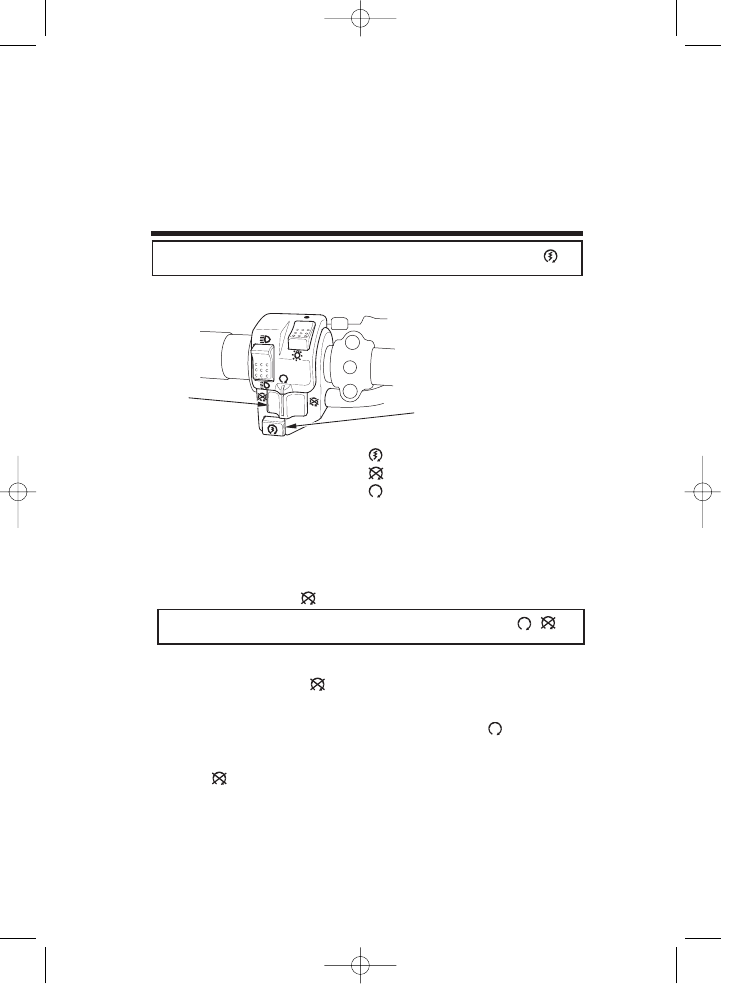

Кнопка стартера (1) используется для запуска двигателя. Двигатель
запускается нажатием на кнопку. Процедуру запуска см. на стр. 47.

При нажатии на кнопку стартера электродвигатель стартера начинает
проворачивать вал двигателя. Стартер не будет работать, если при
нажатии на кнопку стартера выключатель двигателя находится в
положении OFF (ВЫКЛ)         .

Выключатель двигателя (2) служит для экстренной остановки двигателя.
Для остановки двигателя переместите выключатель в любое из
положений OFF (ВЫКЛ)            . Двигатель не запустится, если выключа%
тель двигателя будет находиться в положении OFF (ВЫКЛ). Во всех
штатных режимах, даже при остановленном двигателе, данный выклю%
чатель должен находиться в положении RUN (РАБОТА) (        ).

Если мотовездеход остановлен и при этом ключ зажигания находится в
положении ON (I) (ВКЛ), а выключатель двигателя в положении OFF
(ВЫКЛ)           , это может привести к разряду аккумуляторной батареи. Для
предотвращения разряда батареи ключ зажигания следует установить в
положение OFF (O) (ВЫКЛ).

Органы управления и функции

Кнопка стартера

18  Индикаторы и органы управления

(1)

(2)

(1) кнопка стартера
(2) выключатель двигателя

(START)

ПУСК ДВИГАТЕЛЯ (СТАРТЕР)

OFF (ВЫКЛ)

(RUN) ХОД

Выключатель двигателя
