ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

Ознакомьтесь с правилами техники безопасности
на стр. 100.

Если имеет место частое перегорание предохрани-
теля, это обычно указывает на наличие короткого
замыкания или перегрузки в системе электрообо-
рудования. Для выполнения этого ремонта обрати-
тесь к официальному дилеру Honda.

ПРИМЕЧАНИЕ

Запрещается использовать предохранители, отли-
чающиеся по номинальному току от штатных. Это
может привести к серьёзной неисправности систе-
мы электрооборудования, к возгоранию, опасному
выключению всего освещения или потере мощнос-
ти двигателя.

Перегоревший предохранитель

Блок предохранителей:
Блок предохранителей (1) расположен под перед-
ним седлом.
Номинальный ток предохранителей:




10 A, 20 A

1.  Снимите переднее седло (см. стр. 76).
2.   (для модели CBR1000RR)
      Отсоедините фиксаторы (2), затем снимите

крышку коробки предохранителей (3).

      (для модели CBR1000RR ABS)
     Отсоедините фиксаторы толкая передний

фиксатор назад, затем снимите крышку
коробки предохранителей.

3.   Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасной
предохранитель (4) находится в блоке
предохранителей.

4.   Закройте крышку блока предохранителей и

установите на место переднее седло.

(3)

(1)

(2)

(4)

(4)

(2)

(2)

(3)

(1)

(CBR1000RR)

(CBR1000RR ABS)

(1)   Блок предохранителей
(2)   Фиксаторы

(3)   Крышка блока

предохранителей

(4)   Запасной предохранитель

Главный предохранитель, предохранитель FI:
Главный предохранитель (1) и предохранитель FI
расположены под передним седлом.
Номинальный ток предохранителей:
Главный предохранитель:


30 A

Предохранитель системы впрыска:


20 A

Для модели <CBR1000RR>
1.   Снимите переднее седло (см. стр. 76).
2.   Отсоедините фиксаторы (3), затем снимите

крышку коробки предохранителей (4).

3.   Извлеките перегоревший предохранитель

и установите новый предохранитель.
Запасные предохранители находятся в блоке
предохранителей (стр. 137).

4.   Закройте крышку электромагнитного

выключателя и установите на место переднее
седло.

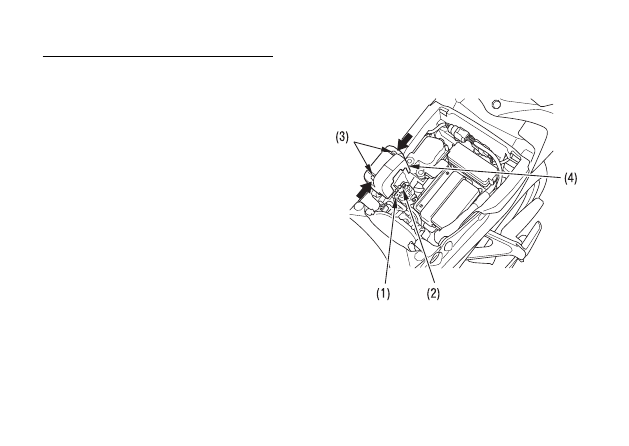

Для модели <CBR1000RR>

(1)   Главный предохранитель
(2)   Предохранитель системы

впрыска:

(3)   Фиксаторы
(4)   Электромагнитный

включатель стартера

(CBR1000RR ABS)

1.  Снимите переднее седло (см. стр. 76).
2.  Откройте крышку главного предохранителя и

предохранителя FI (3).

3.  Выньте перегоревший предохранитель и

вставьте на его место новый.



Запасной предохранитель находится в коробке
блока предохранителей (см. стр. 137).

4.  Закройте крышку главного предохранителя и

предохранителя FI, затем установите на место
переднее седло.

(CBR1000RR ABS)

(1)

(2)

(3)

(1) Главный предохранитель
(2) Предохранитель FI
(3)  Крышка главного предохранителя и предохранителя FI

Предохранитель электромотора АБС:

<Для модели CBR1000RR ABS>

Предохранитель электромотора АБС (1) располо-
жен на силовом реле стартера.
Номинальный ток предохранителей:
 30

A

Для замены предохранителя электромотора АБС
необходимо снять топливный бак.
Если вы не обладаете нужными инструментами,
навыками и информацией, обратитесь к офици-
альному дилеру компании Honda для проверки
предохранителя. См. Иструкцию по ремонту.


(1)

(1) Предохранитель электромотора АБС
