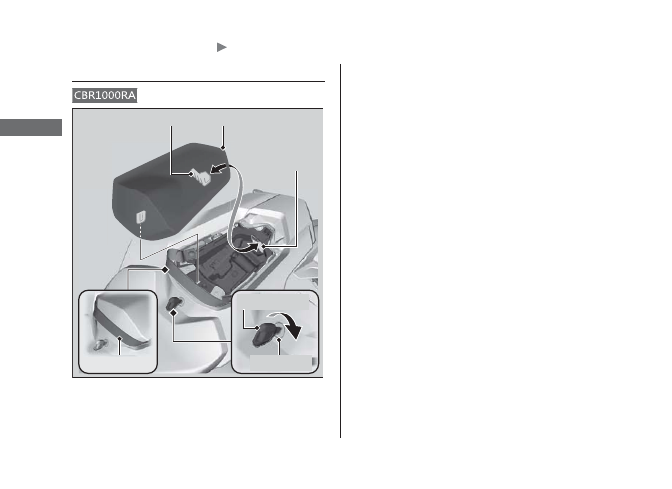

Снятие/установка компонентов   Заднее седло

Снятие



²

1.  Сдвиньте ремень седла вперед.
2.  Вставьте ключ зажигания в замок седла.
3.  Поверните ключ зажигания по часовой стрелке,

затем потяните заднее седло вперед и вверх.

Установка



²

1.  Вставьте выступ в выемку.
2.  Нажмите на переднюю часть заднего седла.

Слегка потяните седло вверх, чтобы убедиться в
надежности его установки.

3.  Верните ремень седла в исходное положение.
Седло запирается автоматически при закрытии.
Будьте внимательны, чтобы не запереть ключи в
подседельном пространстве.

Заднее седло

Выступ

Заднее седло

Выемка

Ключ зажигания

Замок седла

Ремень седла

См. продолжение

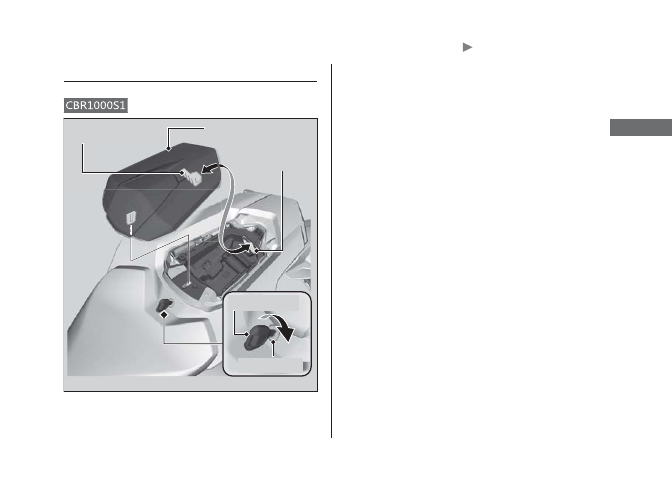

Снятие/установка компонентов   Кожух одноместного седла

Снятие



²

1.  Вставьте ключ зажигания в замок седла.
2.  Поверните ключ зажигания по часовой стрелке,

затем потяните кожух одноместного седла впе-
ред и вверх.

Установка



²

1.  Вставьте выступ в выемку.
2.  Нажмите на переднюю часть кожуха одномест-

ного седла.

Слегка потяните кожух одноместного седла вверх,
чтобы убедиться в надежности его фиксации.
Кожух одноместного седла запирается автоматиче-
ски при закрытии.
Будьте внимательны, чтобы не запереть ключи в
отсеке под кожухом одноместного седла.

Кожух одноместного седла

Выступ

Выемка

Кожух одноместного
седла

Ключ зажигания

Замок седла

Снятие



²

1.  Снимите винты масляного поддона и болты кре-

пления нижнего обтекателя.

2.  Снимите нижний обтекатель. Осторожно выве-

дите направляющие из крюков со стороны цен-
трального обтекателя, как показано на
иллюстрации.

Установка



²

1.  Установите нижний обтекатель, выполняя опера-

ции в обратном порядке.

2.  Пропустите трубки через отверстие в нижнем

обтекателе.

3.  Установите крепежные болты нижнего обтекате-

ля и надежно их затяните.

4.  Заверните и надежно затяните винты поддона.

Снятие/установка компонентов   Нижний обтекатель

Нижний обтекатель

Нижний
обтекатель

Болты крепления нижнего
обтекателя

Болты
крепления
нижнего
обтекателя

Винты

поддона

Трубки

Направляющие

Крюки

См. продолжение

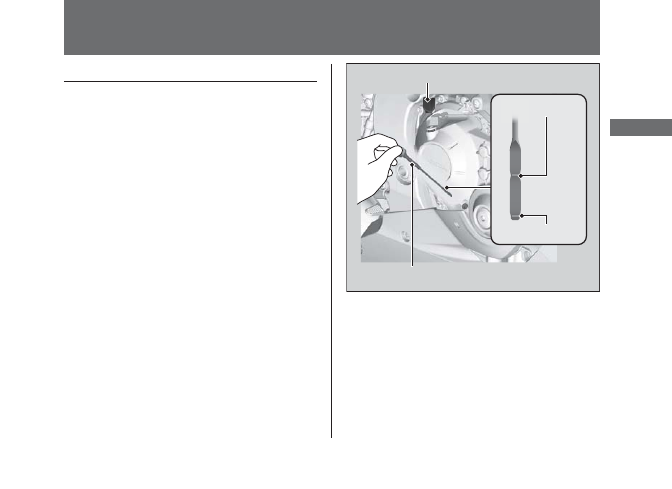

Проверка уровня моторного масла

1.  Если двигатель холодный, запустите его и про-

грейте в течение 3-5 минут.

2.  Выключите зажигание и подождите 2-3 минуты.
3.  Установите мотоцикл вертикально на ровной

горизонтальной площадке.

4.  Выньте щуп и вытрите его насухо.
5.  Вставьте щуп до упора, но не заворачивайте его.
6.  Убедитесь, что уровень масла находится между

метками максимального и минимального уровня
на щупе.

7.  Надежно установите щуп.

Моторное масло

Пробка маслоналивной горловины двигателя

Метка максимально-
го уровня

Метка минимального
уровня

Щуп
