Комплект инструмента находится под кожухом
одноместного седла.

 Стр.

 139

С помощью инструмента из комплекта можно
выполнять некоторые ремонтные операции в пути,
несложную регулировку и замену деталей.

Отвертка с плоским жалом/крестообразная

•

отвертка
Рукоятка отвертки

•

Торцевой ключ на 5 мм

•

Пинцет для извлечения предохранителей

•

Рожковый ключ 8 х 12 мм

•

Накидной ключ на 32 мм

•

Комплект инструмента находится под задним сед-
лом.

 Стр.

 138

С помощью инструмента из комплекта можно
выполнять некоторые ремонтные операции в пути,
несложную регулировку и замену деталей.

Штифтовой гаечный ключ

•

Отвертка с плоским жалом/крестообразная

•

отвертка
Рукоятка отвертки

•

Торцевой ключ на 5 мм

•

Пинцет для извлечения предохранителей

•

Регулятор BFR

•

Удлинитель

•

Комплект инструмента

См. продолжение

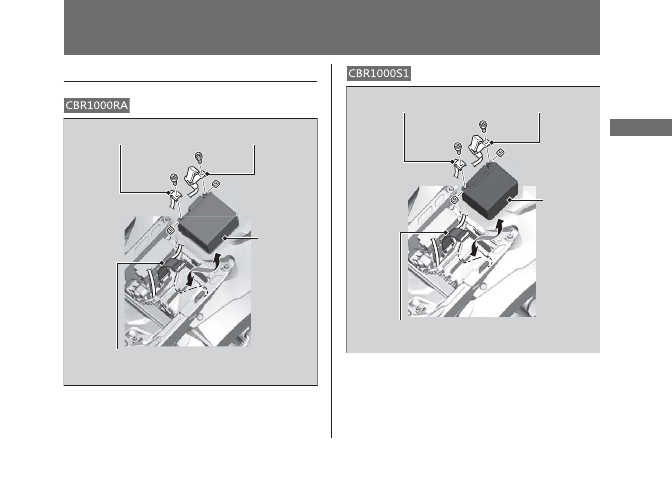

Аккумуляторная батарея

Отрицательная
клемма

Резиновый ремень

Положительная
клемма

Аккумуƒ
ляторная
батарея

Отрицательная
клемма

Резиновый ремень

Положительная
клемма

Аккумуƒ
ляторная
батарея

Снятие и установка компонентов

Установка



²

Установка деталей выполняется в обратной после-
довательности. Первым всегда подключайте поло-
жительный

 полюсный вывод аккумуляторной

батареи. Убедитесь, что болты и гайки надежно
затянуты. После подсоединения аккумуляторной
батареи убедитесь в правильности установки часов.

 Стр.

 72

Рекомендации по правильному обращению с акку-
муляторной батареей см. в разделе "Основы пра-
вильного обслуживания".

 Стр.

 121

"Разряженная аккумуляторная батарея".

 Стр.

 190

Снятие/установка компонентов   Аккумуляторная батарея

Снятие



²

Убедитесь в том, что замок зажигания установлен в
положение

 (Off) (выкл).

1.  Снимите переднее седло.   Стр. 137
2.  Отцепите резиновый ремень с левой стороны.
3.  Отсоедините клемму от отрицательного



полюсного вывода аккумуляторной батареи.

4.  Отсоедините клемму от положительного



полюсного вывода аккумуляторной батареи.

5.  Выньте аккумуляторную батарею, следя за тем,

чтобы не потерять гайки ее полюсных выводов.

См. продолжение

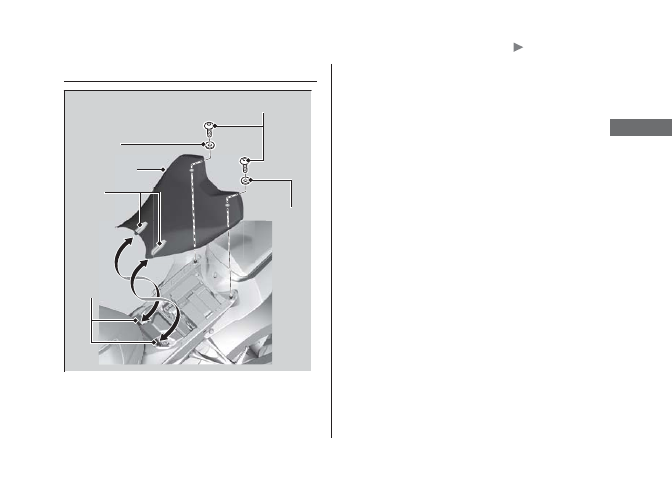

Снятие/установка компонентов   Переднее седло

Снятие



²

1.  Снимите крепежные болты и шайбы, затем

вытяните переднее седло назад и вверх.

Установка



²

1.  Установите переднее седло, вставив выступы в

выемки.

2.  Установите шайбы и крепежные болты.
3.  Надежно затяните крепежные болты. Слегка

потяните седло вверх, чтобы убедиться в надеж-
ности его установки.

Переднее седло

Выступы

Выемки

Переднее седло

Шайба

Крепежные болты

Шайба
