Прокол шины   Снятие колес

Снимая и устанавливая колесо, будьте осторожны,
чтобы не повредить датчик частоты вращения коле-
са и импульсное кольцо датчика.

Переднее колесо

T

Снятие

Установите мотоцикл на ровной горизонтальной

1.

площадке.
Покройте правую часть переднего колеса с обеих

2.

сторон и тормозные суппорты защитной лентой
или ветошью.
С правой стороны выверните крепежные болты и

3.

снимите тормозной суппорт.

Подвяжите или положите тормозной суппорт

8

так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.
Не допускайте попадания смазки, масла или

8

грязи на тормозной диск или тормозные
колодки.
Не нажимайте на рычаг тормоза, когда суп-

8

порт снят.
Будьте аккуратны, чтобы при снятии колеса

8

не поцарапать его о тормозной суппорт.

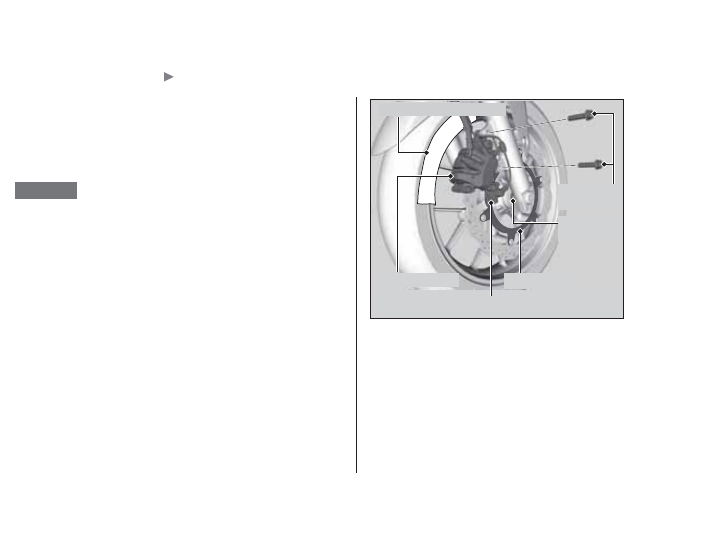

Защитная пленка или ветошь

Импульсное кольцо
датчика

Тормозной суппорт

Крепежные
болты

Манжета
с правой
стороны

Датчик частоты вращения колеса

Прокол шины   Снятие колес

Установка

Установите левую и правую манжеты на их места

1.

на колесе.
Поместите переднее колесо между перьями

2.

вилки и вставьте с левой стороны до упора ось
колеса через левое перо вилки и ступицу колеса.
Затяните ось переднего колеса.

3.



Момент затяжки: 54 Нм (5,5 кгс-м)



 Отпустите стяжной болт оси и высвободите ось.

4.

 Надежно закрепите мотоцикл и поднимите перед-

5.

нее колесо с помощью специальной подставки
или лебедки.
 Извлеките втулку переднего колеса, переднее

6.

колесо и боковые манжеты.

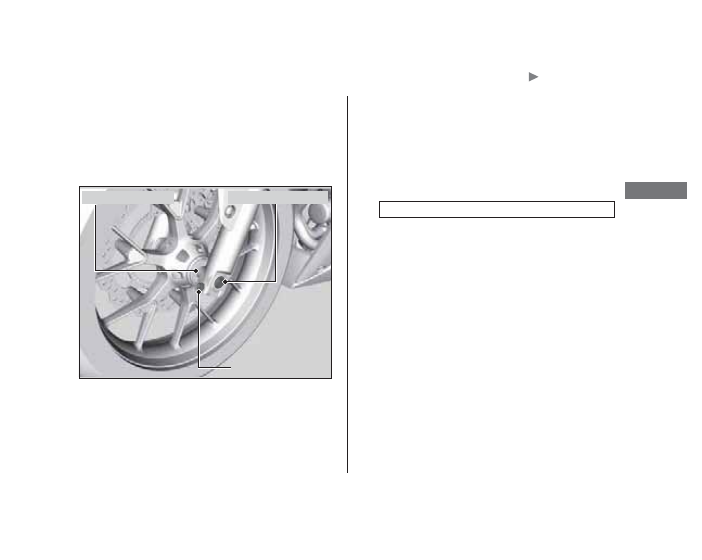

Левая манжета

Ось переднего колеса

Стяжной болт оси

См. продолжение

Прокол шины   Снятие колес

Снова поднимите переднее колесо и проверьте,

8.

свободно ли вращается колесо при отпущенном
тормозе.
Снимите защитную пленку.

9.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь к
официальному дилеру Honda для проверки правиль-
ности сборки. Неправильная сборка может привести
к утрате тормозной системой работоспособности.



 Установите тормозной суппорт и затяните кре-

4.

пежные болты.



Момент затяжки: 30 Нм (3,1 кгс-м)

Будьте осторожны, чтобы при установке

8

колеса не поцарапать его о тормозной суп-
порт.
При установке тормозного суппорта исполь-

8

зуйте только новые болты.



ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время установки
тормозного суппорта, будьте внимательны, заводя тормозной
диск между тормозных колодок.

Опустите переднее колесо на землю.

5.

Нажмите на рычаг переднего тормоза и покачайте

6.

несколько раз переднюю вилку.
Затяните стяжной болт оси.

7.



Момент затяжки: 22 Нм (2,2 кгс-м)

Прокол шины   Снятие колес

Заднее колесо

T

Снятие заднего колеса

 Надежно закрепите мотоцикл и поднимите заднее

1.

колесо с помощью подставки для технического
обслуживания или лебедки.
 Ослабьте гайку и стопорные гайки оси заднего

2.

колеса и регулировочные гайки натяжителя цепи,
после чего сдвиньте заднее колесо до упора впе-
ред, чтобы максимально ослабить натяжение
цепи.
 Снимите приводную цепь с ведомой звездочки,

3.

сдвинув заднее колесо вперед.
 Снимите осевую гайку и шайбу.

4.

См. продолжение

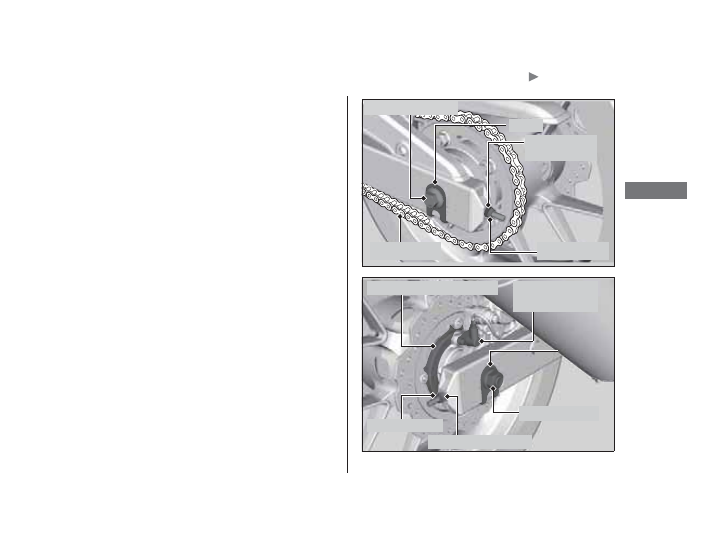

Вал задней оси

Шайба

Регулировочная
гайка

Стопорная гайка

Приводная цепь

Импульсное кольцо датчика

Стопорная гайка

Регулировочная гайка

Гайка задней оси

Датчик частоты
вращения колеса
