(1)

(3)

(4)

(2)

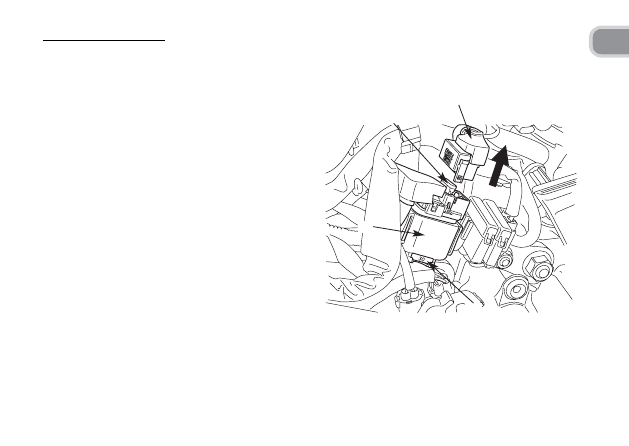

(1)  Главный предохранитель
(2)  Разъем
(3)  Электромагнитный включатель стартера
(4)  Запасной главный предохранитель

Главный предохранитель:
Главный предохранитель (1) расположен за правым
кожухом.
Номинальный ток предохранителей: 30A.

1.   Снимите седло (стр. 67). Снимите правый кожух

(стр. 72).

2.   Отсоедините разъём (2) втягивающего реле стар-

тера (3).

3.   Извлеките предохранитель. Если предохранитель

перегорел, установите на его место новый.
Запасной главный предохранитель (4) находится
рядом с электромагнитным включателем старте-
ра.

4.  Присоедините колодку разъема и установите на

место правый кожух.

(1)

(2)

(A)

(B)

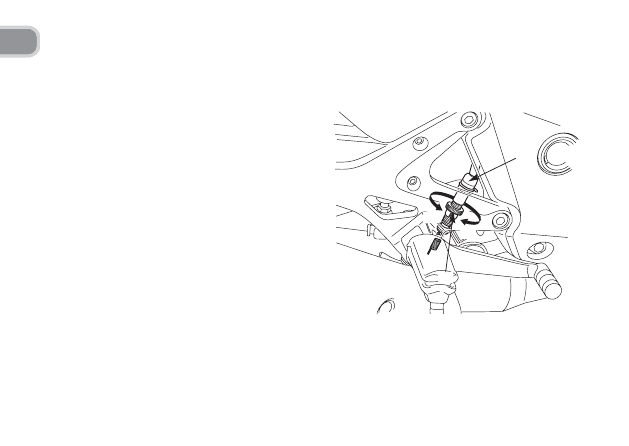

(1) Концевой выключатель стоп-сигнала
(2) Регулировочная гайка

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 92.

Время от времени проверяйте, как работает датчик
(1) стоп-сигнала, расположенный с правой стороны,
за двигателем.
Работу датчика можно регулировать поворотом регу-
лировочной гайки (2). Поворачивайте регулировоч-
ную гайку в направлении (А), если датчик
стоп-сигнала работает с задержкой, и в направлении
(В), если датчик срабатывает слишком рано.

•   Не забудьте выключить зажигание при замене

лампы.

•   Не используйте отличающиеся от рекомендован-

ных лампы.

•   После установки новой лампы проверьте, как

работает прибор освещения.

ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопасности
на стр. 92.

Лампа прибора освещения нагревается до высокой
температуры при включенном освещении и остается
горячей в течение некоторого времени после выклю-
чения освещения. Дайте лампе остыть, прежде чем
работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на поверх-
ности лампы может вызвать ее повреждение.
При замене лампы наденьте чистые перчатки. Если
вы касались колбы лампы голыми пальцами, про-
трите её тканью, смоченной в спирте, чтобы предот-
вратить её быстрый выход из строя.

LOCK

(4)

(1)

(2)

(3)

(6)

(5)

(6)

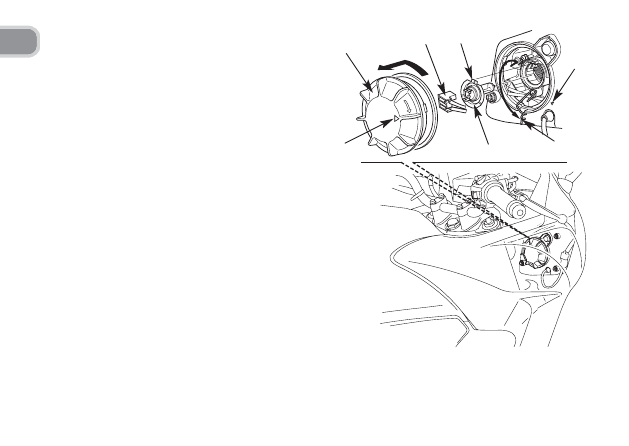

(1)  Крышка патрона
(2)  Патрон
(3)  Лампа

(4)  Фиксатор
(5)  Выступ лампы
(6)  Стрелки-указатели

Лампа фары
1.   Снимите крышку патрона лампы (1), повернув ее

против часовой стрелки.

2.   Вытащите патрон (2), не поворачивая его.
3.   Нажмите на фиксатор (4) и извлеките лампу (3).

Выньте лампу из патрона не поворачивая ее.

4.  Установите новую лампу, выполняя операции в

обратном порядке.
•   Совместите выступ лампы (5) с канавкой.
•   Установите крышку патрона, повернув ее по

часовой стрелке.

  Совместите стрелки (6) на крышке патрона

лампы и кожухе фары.
