< ЗАДНИЙ ТОРМОЗ >



(2)

(2) Канавки

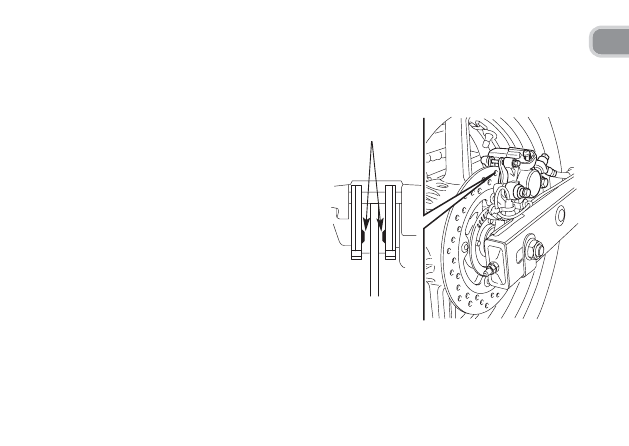

Задний тормоз
Проверьте по канавкам (2) износ каждой тормозной
колодки. Если степень износа какой-либо из колодок
равна глубине выреза, замените обе тормозные
колодки в комплекте. Для выполнения данной опе-
рации обратитесь к официальному дилеру Honda.

(1)

(3)

(6)

(5)

(2)

(4)

(7)

(8)

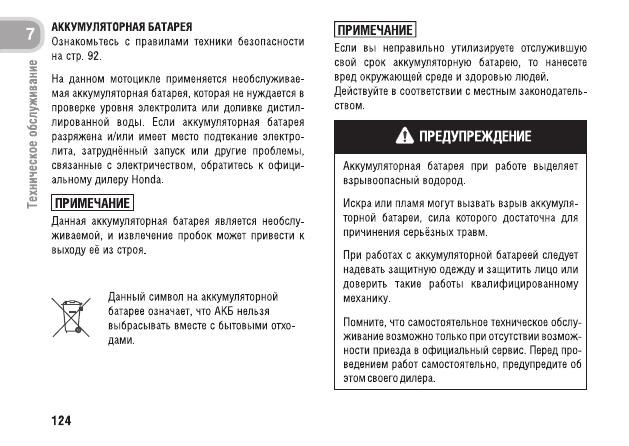

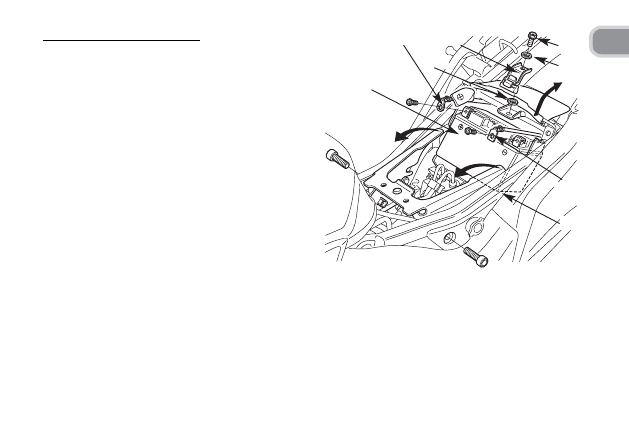

(1) Аккумуляторная батарея
(2) Отрицательная (-) клемма
(3) Положительная (+) клемма
(4) Болт
(5) Шайба (тип FTZ10S)
(6) Шайба (тип YTZ10S)
(7) Держатель аккумуляторной батареи
(8) Отсек аккумуляторной батареи

Снятие аккумуляторной батареи:
Аккумуляторная батарея (1) находится в контейнере
под седлом.
1.  Выключите зажигание, повернув ключ в положе-

ние OFF (ВЫКЛ).

2.   Снимите водительское седло (стр. 67).
3. Запишите высоту установки седла. Снимите

передний и задний кронштейны седла, регули-
рующие высоту его установки (стр. 68).

4.   Вначале отсоедините «отрицательную» (-) клем-

му (2) от аккумуляторной батареи, затем отсое-
дините «положительную» (+) клемму (3).

5.  Снимите болт (4), шайбу (5) или шайбу (6). В

зависимости от типа АКБ расположение шайбы
может отличаться (см. рисунок на стр. 126).
Снимите держатель аккумуляторной батареи (7).

6.   Извлеките аккумуляторную батарею из отсека (8).

Установка аккумуляторной батареи:
1.   Установите аккумуляторную батарею в бокс.
  Подключая аккумуляторную батарею, сначала

необходимо присоединить клемму к положи-
тельному выводу (+), а затем - к отрицательному
выводу (-) батареи.

2.   Установите держатель АКБ (1), шайбу (2) и болт (3).
В   зависимости от типа АКБ расположение шайбы

может отличаться как показано на рисунке.

3.   Надежно затяните крепежный винт (3).
4.  Будьте внимательны при установке переднего и

заднего кронштейнов седла, регулирующих
высоту его установки (стр. 68).

5.  Убедитесь, что резиновая пластина (4) установ-

лена правильно, как показано на рисунке.



Установите водительское седло (стр. 67).

ПРИМЕЧАНИЕ

Если снимали и устанавливали аккумуляторную
батарею, как можно скорее обратитесь к официаль-
ному дилеру Honda для проверки правильности
сборки.

(4)

(2)

(2)

(3)

(1)

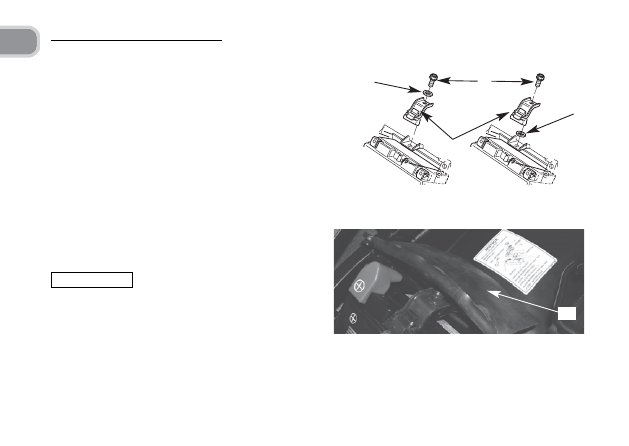

(1) Держатель аккумуляторной батареи
(2) Шайба
(3) Винт держателя аккумуляторной батареи
(4) Резиновая пластина

Аккумуляторная

батарея

(тип YTZ10S)

Аккумуляторная

батарея

(тип FTZ10S)
