(№ позиции) Наименование

(10) Органы управления правой

рукоятки

(11) Сигнализатор системы иммоби+

лайзера (HISS) (красный цвет)

(12) Сигнализатор неисправности

системы PGM+FI (красного
цвета)

Функции

Данная кнопка служит для отключения мигания индикатора
системы иммобилайзера (HISS), когда ключ зажигания
находится в положении OFF (ВЫКЛ) (стр. 48). Данная кнопка
также используется для выбора режимов отображения
одометра, указателя пробега 1, указателя пробега 2 и
цифровых часов. Также данная кнопка служит для настройки
времени (стр. 20).
Этот сигнализатор высвечивается на несколько секунд при
включении зажигания, если выключатель двигателя находится в
положении RUN (РАБОТА). Затем он должен погаснуть, если в
замке зажигания находится правильно кодированный ключ.
Если в замке зажигания находится неправильно кодированный
ключ, сигнализатор продолжает высвечиваться , а двигатель
невозможно запустить (стр. 47).

Высвечивается при нарушениях функционирования системы
управления двигателем PGM+FI (электронный вспрыск
топлива). Также должен высвечиваться на несколько секунд, а
затем гаснуть, при включении зажигания, если выключатель
двигателя находится в положении RUN (РАБОТА).

В любых других случаях включения сигнализатора снизьте
скорость и как можно скорее доставьте мотоцикл к
официальному дилеру компании Honda.

15

(№ позиции) Наименование

(13) Органы управления  правой  ру +
коятки

(14) Индикатор указателя левого
поворота (зеленый)

(15) Дисплей одометра / указателя
пробега за поездку/ цифровых часов

Одометр

Указатель пробега за поездку

Цифровые часы

Назначение

Эта кнопка используется для сброса на ноль показаний
указателя пробега за поездку и для переключения режимов
одометра и указателя пробега (стр. 18). Также данная кнопка
служит для настройки времени (стр. 20).

Мигает при включении левого указателя поворота.

Служит для отображения показаний одометра, триптометра и
цифровых часов.

Показывает величину общего пробега.

Показывает величину пробега за данную поездку

Показывают часы и минуты (стр. 20).

16

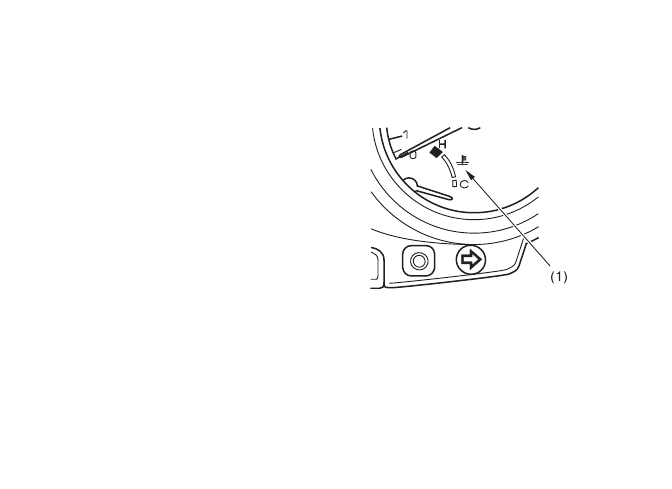

Указатель температуры охлаждающей
жидкости

Когда стрелка перемещается выше отметки С
(Cold + Холодно), это означает, что двигатель
прогрет достаточно для начала движения.
Диапазон температур нормального
функционирования расположен между
отметками Н и С. Если стрелка достигнет
отметки Н, остановите двигатель и проверьте
уровень охлаждающей жидкости в
расширительном бачке. Ознакомьтесь со
страницами 32 — 33 Руководства и не
продолжайте движения, пока не устраните
причину.

Работа при температуре выше допустимой
может привести к выходу двигателя из
строя.

(1) Указатель температуры охлаждающей жидкости

17

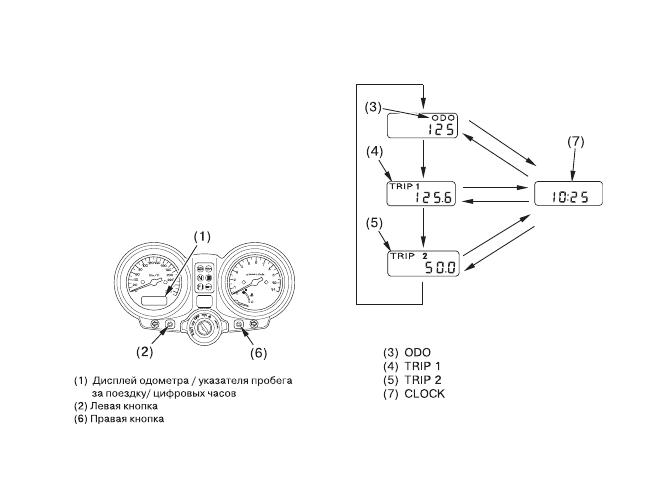

Дисплей одометра / указателя пробега за
поездку/ цифровых часов
Дисплей может (1) выполнять три функции:
Служит для отображения показаний одометра,
триптометра и цифровых часов.
Для переключения режимов отображения
показаний одометра (3), указателя пробега за
поездку 1 (4) или указателя пробега за поездку 2
(5) нажимайте левую кнопку (2) необходимое
количество раз.
Для переключения режимов отображения
показаний одометра, указателя пробега за
поездку 1, указателя пробега за поездку 2 и
цифровых часов нажимайте правую кнопку (6)
необходимое количество раз.

18
