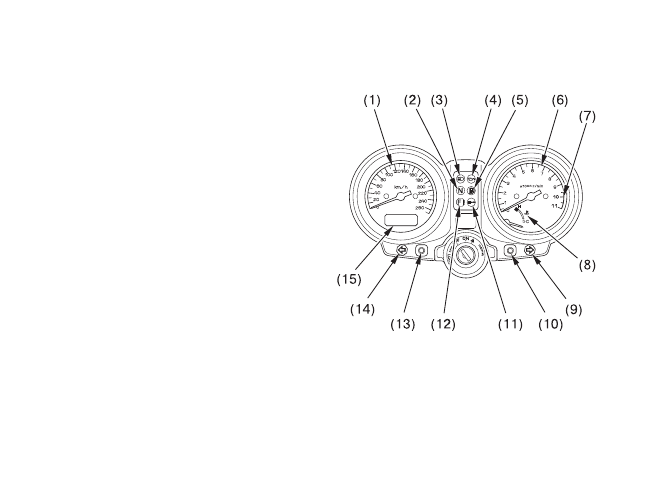

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной панели.
Их назначение изложено в таблицах на следующих
страницах.
(1) Спидометр
(2) Индикатор нейтральной передачи
(3) Индикатор дальнего света фары
(4) Сигнализатор низкого давления масла
(5) Указатель уровня топлива
(6) Тахометр
(7) Красная зона тахометра
(8) Указатель температуры охлаждающей жидко+
сти
(9) Индикатор правого указателя поворота
(10) Правая кнопка управления
(11) Сигнализатор системы иммобилайзера (HISS)
(12) Сигнализатор системы PGM+FI
(13) Левая кнопка управления
(14) Индикатор левого указателя поворота
(15) Дисплей одометра/указателя пробега за
поездку/цифровых часов

11

12

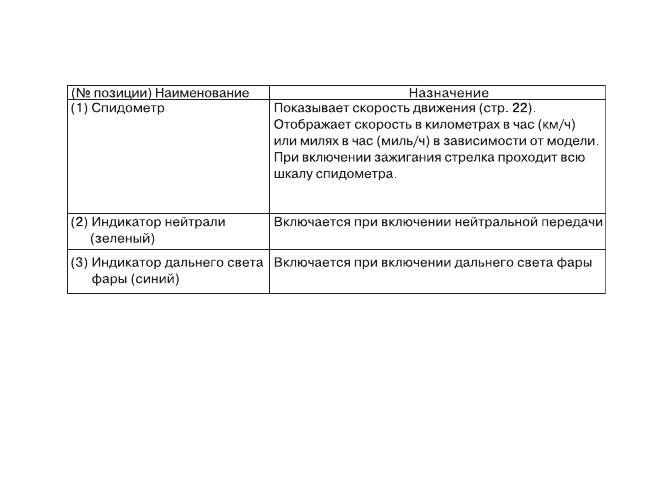

(№ позиции) Наименование

(4) Сигнализатор низкого давления

масла (красный)

(5) Сигнализатор низкого уровня

топлива

(6)  Тахометр

Назначение

Включается при падении давления масла ниже установленного
уровня. Включается на непродолжительное время при
включении зажигания. После пуска двигателя гаснет, но
периодически может вспыхивать при работе на холостом ходу
прогретого двигателя.

ПРЕДОСТЕРЕЖЕНИЕ
Работа двигателя при недостаточном давлении масла может
привести к выходу его из строя.

Загорается при низком уровне топлива.
При этом количество топлива в баке вертикально стоящего
мотоцикла
составляет приблизительно:
3,5 л

Показывает частоту вращения двигателя в оборотах в минуту.
При включении зажигания стрелка тахометра качнется к
максимальным значениям.

13

(№ позиции) Наименование

(7) Красная зона тахометра

(8)  Указатель температуры охлажда+

ющей жидкости

(9) Индикатор указателя правого

поворота (зеленый)

Назначение

Никогда, даже после обкатки двигателя, не допускайте
ситуации, при которой стрелка тахометра будет находиться в
красной зоне.

ПРЕДОСТЕРЕЖЕНИЕ
Эксплуатация двигателя за пределами рекомендованной
максимальной частоты вращения (начало красной зоны
тахометра) может привести к выходу его из строя.

Показывает температуру охлаждающей жидкости двигателя
(стр. 17).

Мигает при включении правого указателя поворота.
