ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 84.

Если имеет место частое перегорание предо*
хранителя, это обычно указывает на наличие
короткого замыкания или перегрузки в системе
электрооборудования. Для выполнения этого ре*
монта обратитесь к официальному дилеру Honda.

ПРИМЕЧАНИЕ

Запрещается использовать предохранители,
отличающиеся по номинальному току от штатных
предохранителей. Это может привести к серь*
ёзной неисправности системы электрообору*
дования, к возгоранию, опасному выключению
всего освещения или потере мощности дви*
гателя.

124

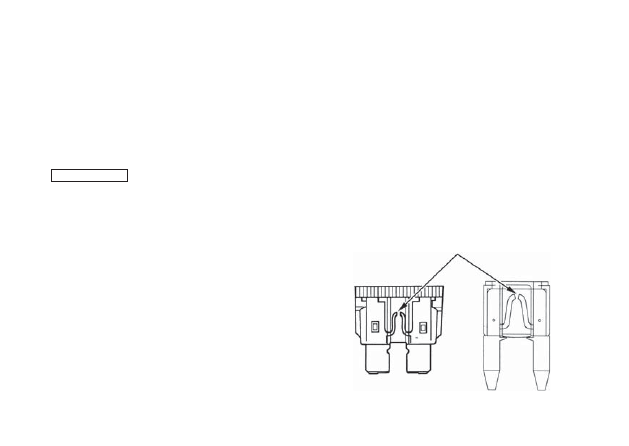

Перегоревший

предохранитель

Блок предохранителей:
Блок (1) предохранителей расположен под
задним седлом. Номинальный ток предохра*
нителей:

10 А * 20 А

1. Снимите заднее седло (стр. 59).
2. Откройте крышку блока предохранителей (2).

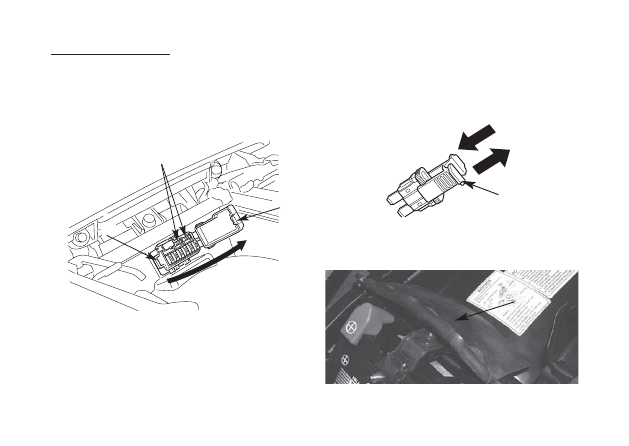

(1) Блок предохранителей
(2) Крышка блока предохранителей
(3) Пинцет для извлечения предохранителей
(4) Запасной предохранитель
(5) Резиновая пластина

3. Извлеките предохранитель с помощью

предназначенного для этого пинцета (3),
который входит в комплект инструментов.
Если предохранитель перегорел, установите
на его место новый. Запасной предохранитель
(4) находится в блоке предохранителей.

4. Закройте крышку блока предохранителей.

Расположите резиновую пластину (5) как пока*
зано на рисунке и установите заднее сиденье.

125

(2)

(1)

(4)

(3)

(5)

Блок предохранителей для версий с FI/ABS
(CBF600SA/NA):
Блоки предохранителей (1) расположены за пра*
вой боковой панелью.
Номинальный ток предохранителей:

10 A * 20 A * 30 A

1. Снимите правую боковую крышку (стр. 64).
2. Откройте крышку блока предохранителей (1).
3. Извлеките предохранитель с помощью пред*

назначенного для этого пинцета, который
входит в комплект инструментов (стр. 125).
Если предохранитель перегорел, установите
на его место новый. Запасные предохра*
нители (2) расположены в блоке предохра*
нителей и главном блоке предохранителей,
расположенном под седлом.

4. Закройте крышку блока предохранителей.

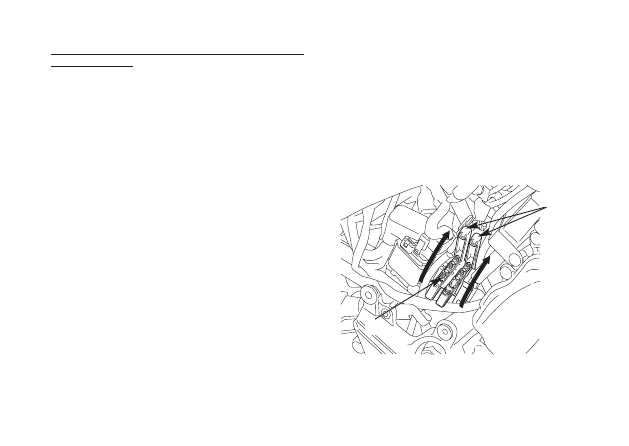

(1) Крышка блока предохранителей
(2) Запасной предохранитель

126

(1)

(2)

Предохранитель системы впрыска топлива (FI)
(CBF600S/N)
Блок предохранителей системы впрыска топлива
(1) расположен за правой боковой панелью.
Номинальный ток предохранителя: 20 A
1. Снимите правую боковую панель (стр. 64).
2. Откройте крышку предохранителя системы

впрыска топлива (2).

3. Извлеките предохранитель системы впрыска

топлива и замените его новым. Запасной пре*
дохранитель находится в блоке предохра*
нителей под задним седлом.

4. Закройте крышку блока предохранителей и

установите правую боковую крышку.

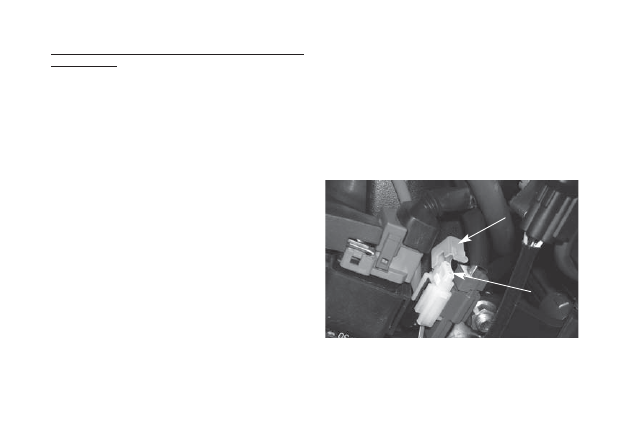

(1) Предохранитель системы впрыска

топлива (FI) (CBF600S/N)

(2) Крышка блока предохранителей

127

(1)

(2)
