Задний тормоз

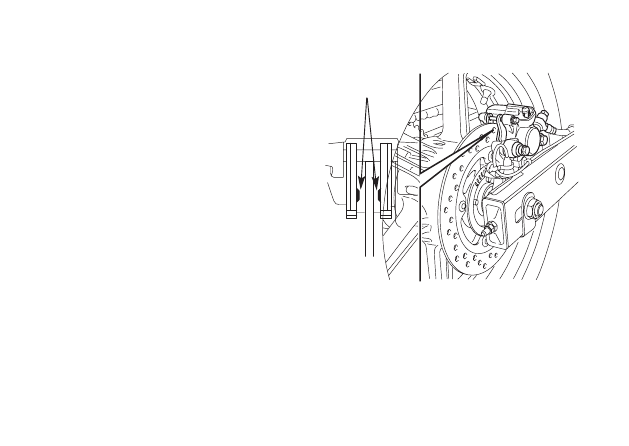

Проверьте по канавкам (2) износ каждой тормоз*
ной колодки. Если степень износа какой*либо из
колодок равна глубине выреза, замените обе
тормозные колодки в комплекте. Для выполнения
этой операции обратитесь к официальному
дилеру Honda.

<ЗАДНИЙ ТОРМОЗ>

(2) Вырез

120

(2)

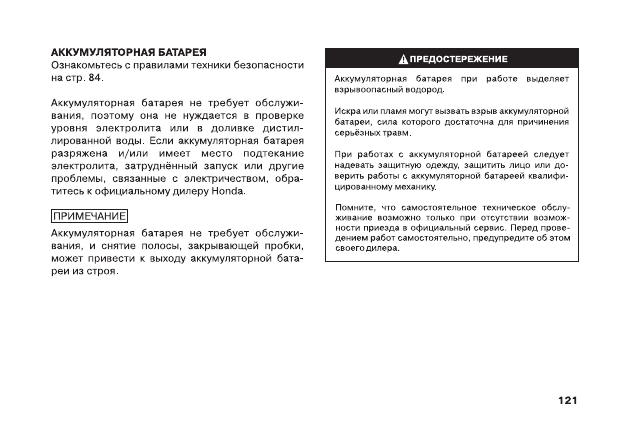

Снятие аккумуляторной батареи:
Аккумуляторная батарея (1) находится в
контейнере, расположенном под сиденьем.
1. Выключите зажигание, повернув ключ в поло*

жение OFF (ВЫКЛ).

2. Снимите седло водителя (см. стр. 59).
3. Запишите высоту седла. Снимите кронштейн

переднего седла и кронштейн заднего седла
механизма регулировки высоты (стр. 60).

4. Сначала отсоедините "отрицательную" (*)

клемму (2) от аккумуляторной батареи, затем
отсоедините "положительную" (+) клемму (3).

5. Снимите болт (4), шайбу (5) или шайбу (6). В

зависимости от типа аккумуляторной батареи
положение шайбы может отличаться, как
показано на рисунке (стр. 123). Снимите сто*
пор аккумуляторной батареи (стр. 7).

6. Извлеките аккумуляторную батарею из отсека

(8).

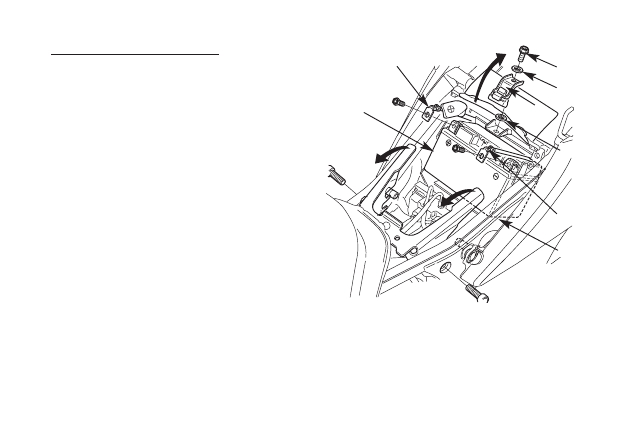

(1) Аккумуляторная

(4) Болт

батарея

(5) Тип шайбы FTZ10S

(2) "Отрицательная"

(6) Тип шайбы YTZ10S

(*) клемма

(7) Стопор аккумуляторной

(3) "Положительная"

батареи

(+) клемма

(8) Отсек аккумуляторной

батареи

122

(1)

(3)

(6)

(5)

(2)

(4)

(7)

(8)

Установка аккумуляторной батареи:
1. Установите аккумуляторную батарею в отсек.

Подключая аккумуляторную батарею, сначала
необходимо присоединить клемму к положи*
тельному выводу (+), а затем * к отрицатель*
ному выводу (*) батареи.

2. Установите стопор аккумуляторной батареи

(1), шайбу (2) и болт (3).
В зависимости от типа аккумуляторной бата*
реи положение шайбы может отличаться, как
показано на рисунке.

3. Затяните болт (3) моментом:

Момент затяжки болта стопора аккумуля*
торной батареи:

27 Нм

Если при сборке не использовался динамо*
метрический ключ, как можно скорее обрати*
тесь к официальному дилеру Honda для про*
верки правильности сборки.

4. Установите кронштейн переднего седла и

кронштейн заднего седла механизма регу*
лировки высоты (стр. 60).

5. Установите резиновую прокладку (4) как пока*

зано на рисунке.
Установите седло водителя (см. стр. 59).

ПРИМЕЧАНИЕ

Если при этой операции не использовался дина*
мометрический ключ, как можно скорее обра*
титесь к официальному дилеру Honda для
проверки правильности сборки.

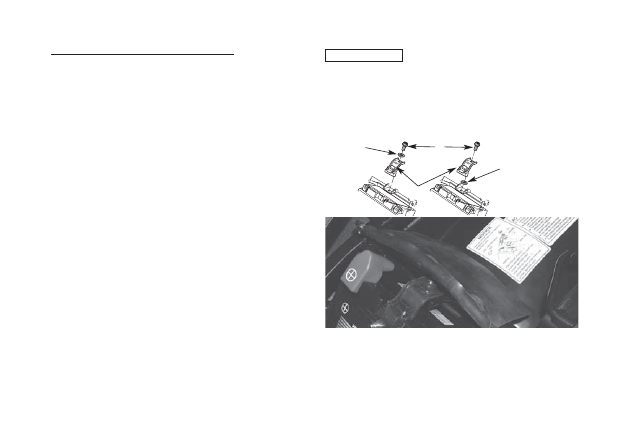

(1) Стопор

(3) Стопорный болт

аккумуляторной

аккумуляторной

батареи

батареи

(2) Шайба

(4) Резиновая пластина

123

(2)

(2)

(3)

(1)

Тип аккумуляторной
батареи FTZ10S

Тип аккумуляторной
батареи YTZ10S
