ПРОЧЕЕ ОБОРУДОВАНИЕ
(Не требуемое для работы мотоцикла)

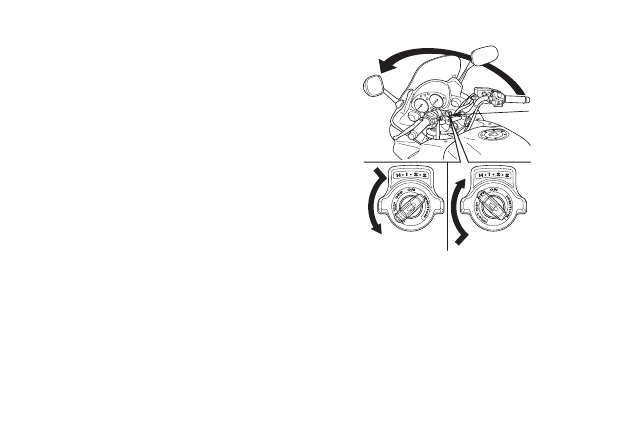

ЗАМОК РУЛЯ
Для блокирования руля поверните руль влево до
упора, нажмите на ключ (1) и, продолжая нажи*
мать, поверните его в положение LOCK (БЛОК).
Извлеките ключ. Для разблокирования руля наж*
мите на ключ и, продолжая нажимать, поверните
его в положение OFF (ВЫКЛ).

Никогда при движении мотоцикла не повора*
чивайте ключ в положение LOCK (БЛОК), иначе
это может привести к потере контроля над мото*
циклом.

(1)  Ключ зажигания

(А)  Нажмите
(B)  Поверните

в положение LOCK

(БЛОК)

(C)  Поверните

в положение OFF
(ВЫКЛ)

58

ЗАБЛОКИРОВАТЬ РАЗБЛОКИРОВАТЬ

(A)

(B)

(C)

(1)

(A)

СЕДЛО
Демонтаж седла
Для снятия заднего седла (1) вставьте ключ
зажигания в замок седла (2) и поверните по
часовой стрелке. Потяните седло назад и
поднимите его.
Для снятия водительского седла (3) необходимо
открутить два винта с головкой под торцевой ключ
(4), после чего потянуть седло назад и поднять
его.

Установка седла.
Для установки седла водителя установите цен*
тральный выступ как показано на рисунке. После
этого необходимо вставить и надежно закрутить
винты с головкой под торцевой ключ.
Для установки заднего седла необходимо вста*
вить два выступа в гнезда на заднем подрамнике
и нажать на заднюю часть седла до его фиксации.

После установки сиденья необходимо убедиться
в том, что оно надежно зафиксировано.

(1) Заднее седло

(3) Седло водителя

(2) Замок седла

(4) Винты с головкой под

торцевой ключ

59

(3)

(1)

(2)

(4)

Регулировка высоты переднего седла
Ознакомьтесь с правилами техники безопасности
на стр. 84.
Предусмотрена возможность регулировки высо*
ты переднего седла по трем положениям.
Порядок регулировки высоты переднего седла
Снимите заднее седло (см. стр. 59). Снимите
гнездо болтов (1) узла регулировки на переднем
подрамнике (2).
Снимите гнездо болтов (3) узла регулировки на
заднем подрамнике (4).
Отрегулируйте высоту седла:
a) нижнее положение
b) среднее положение
c) верхнее положение
Установите гнезда болтов (1) (3) двух подрам*
ников (2) (4) и затяните их следующим моментом:
Момент затяжки: 22 Нм
Если при сборке не использовался
динамометрический ключ, как можно скорее
обратитесь к официальному дилеру Honda для
проверки правильности сборки. Установите
седло (см. стр. 59).

ПРИМЕЧАНИЕ

Если упомянутые выше подрамники снимались и
затем устанавливались, обратитесь к официаль*

ному дилеру Honda для проверки правильности их
установки.

(1) Гнезда болтов

(3) Гнезда болтов

(2) Передний

(4) Задний

подрамник

подрамник

60

(1)

(2)

(1)

(3)

(4)

(a)

(b)

(c)

(a)

(b)

(c)
