Скутер «Zongshen» ZS50QT-4. Руководство - часть 11

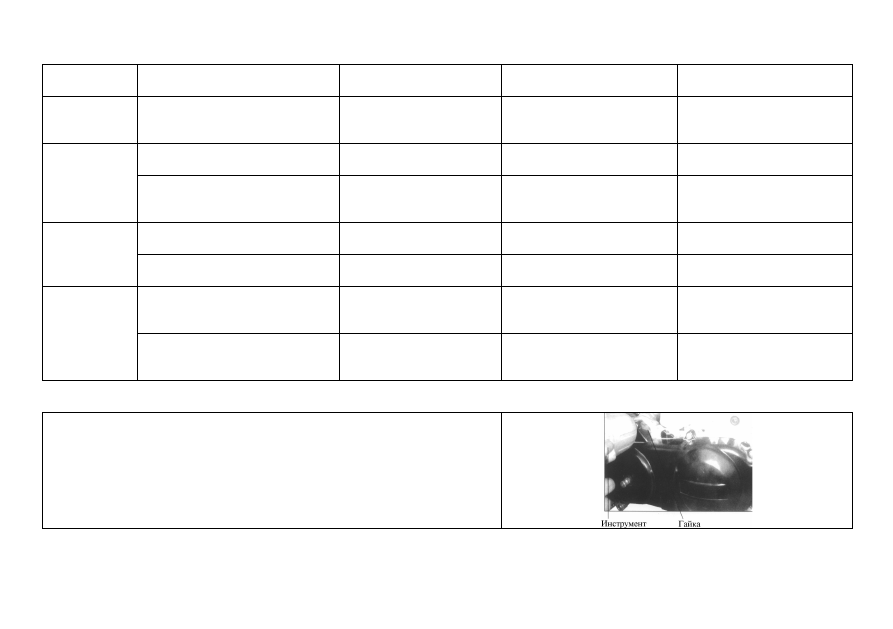

69

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Рычаг

кикстартера

Проскальзывание шлицевого
соединения рычага кикстартера
относительно вала стартера

Проскальзывание рычага

Проскальзывание при
пуске двигателя

Заменить рычаг

Зубчатая

шестерня

кикстартера

Износ торцевой поверхности
зубьев шестерни

Проскальзывание при
пуске двигателя

Проскальзывание при
пуске двигателя

Заменить шестерню

Повреждение или износ
шестерни

–––––––––––––––––––

Двигатель не заводится
или блокирование при
пуске

Заменить шестерню

Храповик

кикстартера

Износ торцевой поверхности
зубьев храповика

Проскальзывание при
пуске двигателя

Проскальзывание при
пуске двигателя

Заменить храповик
кикстартера

Недостаточная упругость
пружины кикстартера

Проскальзывание при
пуске двигателя

Проскальзывание при
пуске двигателя

Заменить пружину
храповика

Вал стартера

Проскальзывание шлицевого
соединения рычага кикстартера
относительно вала кикстартера

Проскальзывание при
пуске двигателя

Проскальзывание при
пуске двигателя

Заменить вал кикстартера

Повреждение или утеря
эффективности возвратной
пружины

Рычаг кикстартера не
возвращается в исходное
положение

–––––––––––––––––––

Заменить возвратную
пружину

4.1.2 Разборка/монтаж, крепление, проверка и ремонт электростартера

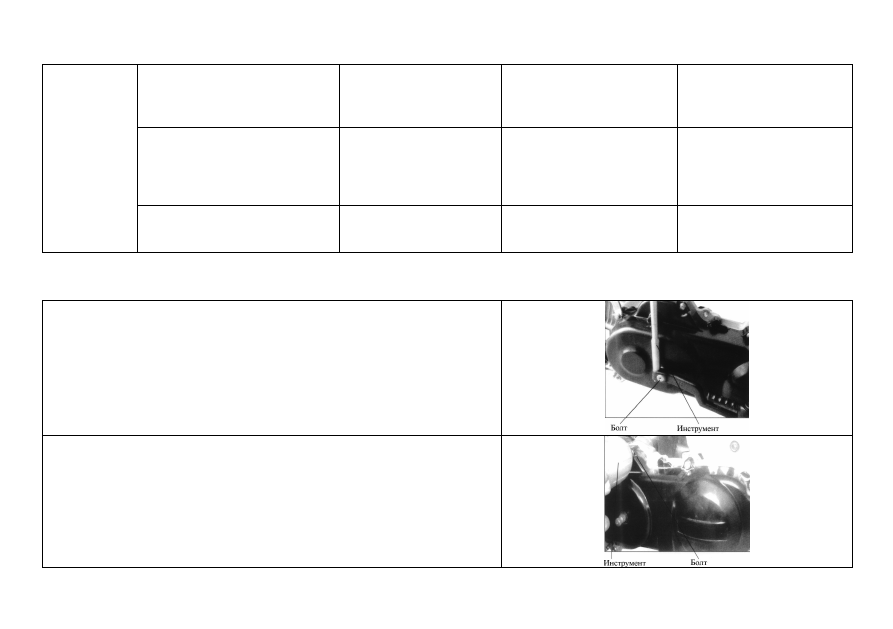

Открутить гайку крышки левой половины картера

70

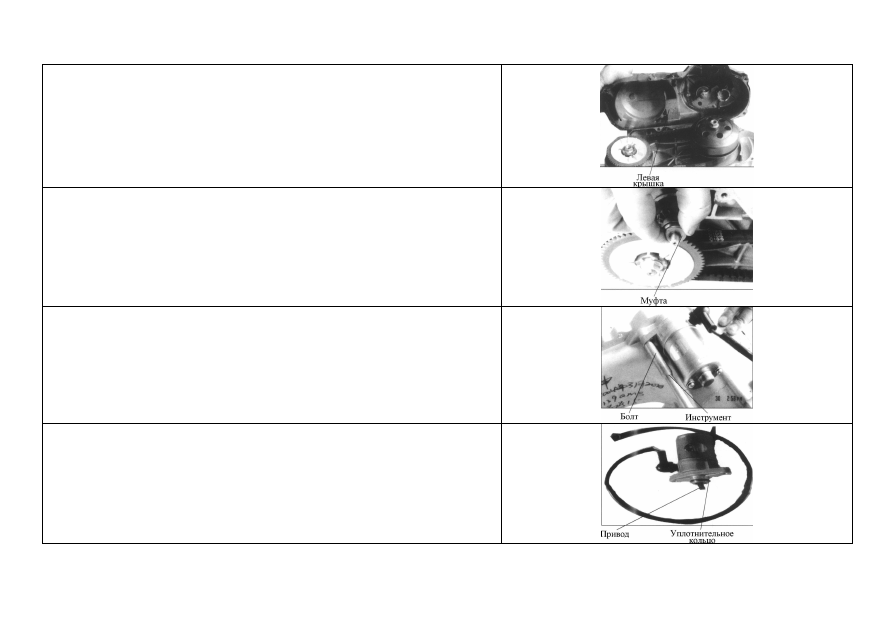

Снять левую крышку

Снять муфту, проверить на износ

Открутить болт крепления стартера

Проверить на износ привод мотора стартера и уплотнительное кольцо

71

4.1.3 Разборка/монтаж и проверка магнето

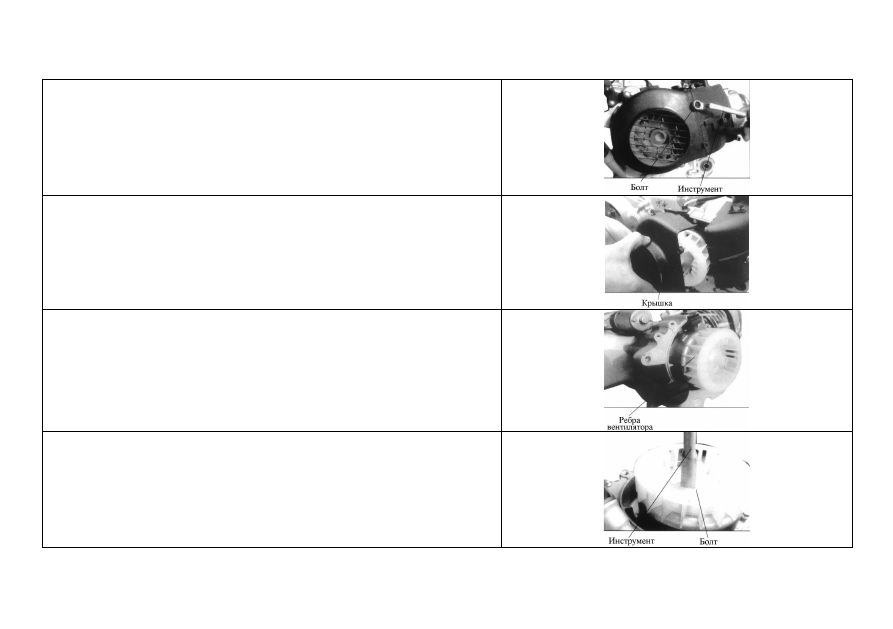

Открутить болт крышки магнето

Снять крышку магнето

Проверить на повреждение ребра вентилятора

Снять вентилятор

72

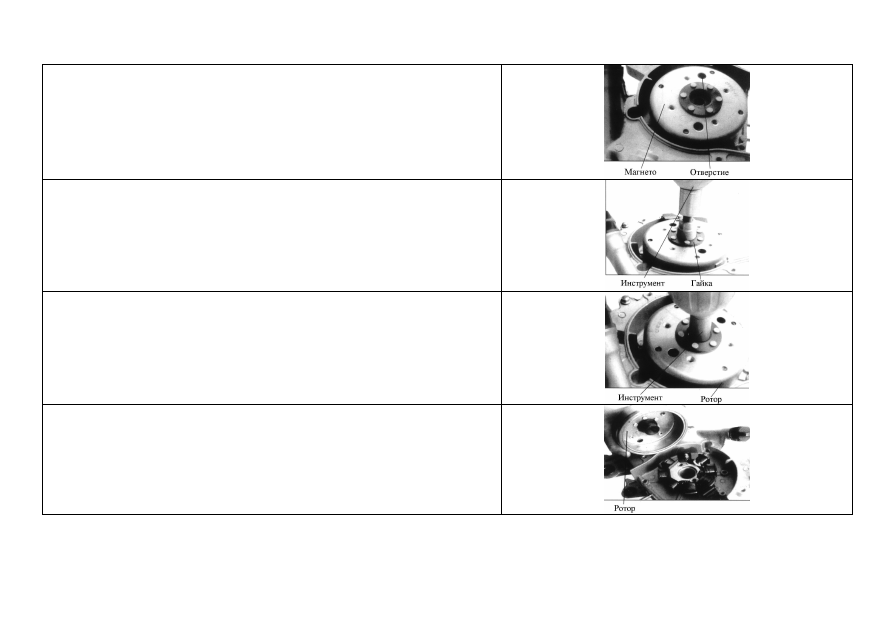

Проверить состояние резьбового отверстия

Снять контргайку магнето

Достать ротор магнето специальным инструментом

Снять ротор магнето

73

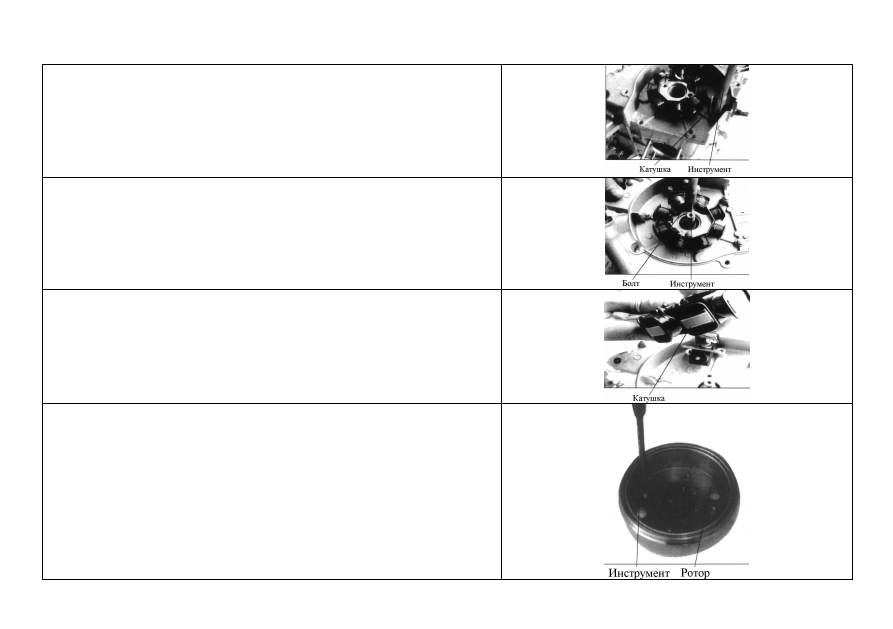

Снять катушку магнето

Снять катушку зажигания магнето и болт катушки зарядки

Снять статор магнето, проверить на прогар

Проверить намагниченность ротора магнето

74

4.1.3.1 Виды повреждения, признаки неисправности и способы ремонта электростартера
Таблица 4-2 Ремонт электростартера

Компонент

Вид повреждения (возможная

причина)

Признаки неисправности

компонента

Признаки неисправности

скутера

Способ устранения

Мотор

стартера

Износ угольных щеток

–––––––––––––––––––

Недостаточная сила
вращения мотора стартера
или поломка мотора
стартера

Заменить щетки

Разрушена или вытянута
пружина угольных щеток

–––––––––––––––––––

Недостаточная сила
вращения мотора стартера

Заменить пружину
угольных щеток

Засорена поверхность ротора

–––––––––––––––––––

Недостаточная сила
вращения мотора стартера

Очистить поверхность
ротора бензином или
спиртом

Запачкалась, выгорела или
повредилась поверхность
ротора

–––––––––––––––––––

Недостаточная сила
вращения мотора стартера

Отполировать поверхность
напротив коллектора
мелкой шкуркой; сделать
прорез на слюдяной
пластине между каждым
участком коллектора
наконечником режущего
инструмента на 0,5-0,8 мм
в поверхности коллектора;
убрать стружку и заусенцы

Износ поверхности ротора

–––––––––––––––––––

Мотор стартера не
развивает полной рабочей
силы или сломан

Заменить мотор стартера

Муфта

стартера

Разомкнулась цепь или
произошло короткое замыкание
на катушку ротора

–––––––––––––––––––

Не работает мотор
стартера

Заменить мотор стартера

75

Износ или повреждение
поверхности контакта
механизма шестерен стартера
или ролика

Проскальзывание или
ненормальный шум
муфты стартера

Проскальзывание или
ненормальный шум муфты
стартера

Заменить шестерню муфты
стартера

Износ или повреждение
поверхности контакта
механизма шестерен муфты
стартера или ролика до
состояния углублений

Проскальзывание или
ненормальный шум
муфты стартера

Проскальзывание или
ненормальный шум муфты
стартера

Заменить муфту стартера

Износ или повреждение ролика

Проскальзывание или
ненормальный шум
муфты стартера

Проскальзывание или
ненормальный шум муфты
стартера

Заменить муфту стартера

4.2 Ремонт центробежного вариатора
4.2.1 Разборка/монтаж, проверка и ремонт центробежного вариатора

Снять рычаг стартера, проверить рычаг и вал стартера на износ

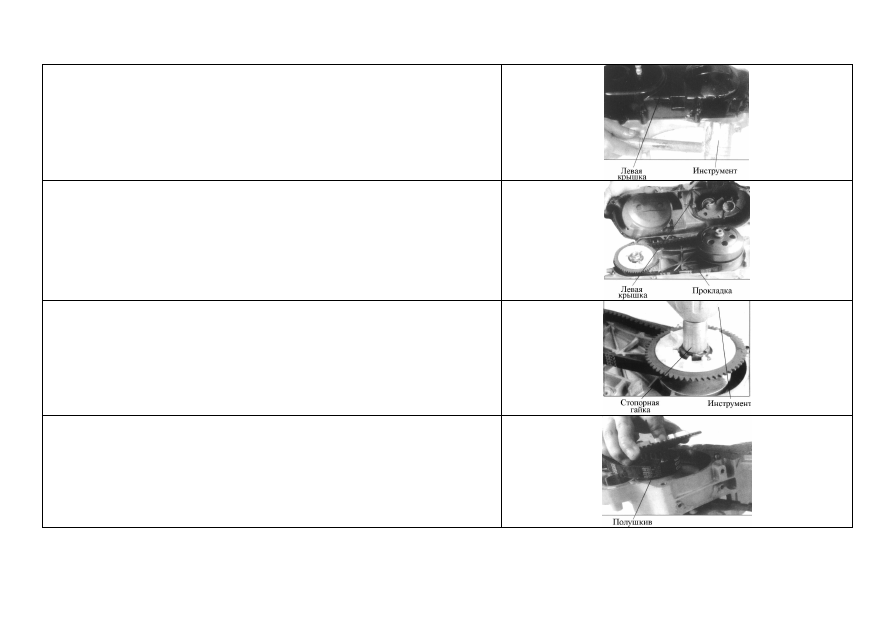

Выкрутить болты левой крышки картера

76

Снять левую крышку

Открыть левую крышку, заменить прокладку

Открутить стопорную гайку ведущего центробежного вариатора

Снять полушкив вариатора
