Скутер «Zongshen» ZS50QT-4. Руководство - часть 9
53

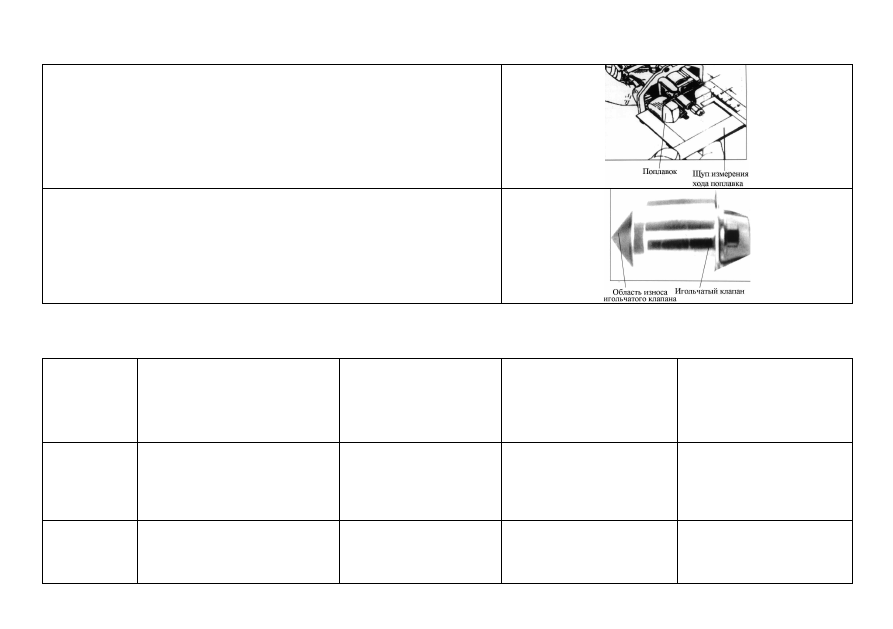

Измерить высоту поплавка, проверить плавность перемещения. Неверная
высота хода вызовет течь топлива или переполнение поплавковой камеры
топливом
Проверить на износ игольчатый клапан. Износ клапана может вызвать течь
топлива из карбюратора
3.4.2.1 Виды повреждения, признаки неисправности и способы ремонта карбюратора
Таблица 3-7 Ремонт карбюратора
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
Винт
регулировки
оборотов
холостого
хода
Неверная регулировка
–––––––––––––––––––
Двигатель не развивает
полной мощности; перебои
на холостом ходу;
увеличенный расход
топлива
Отрегулировать заново
Распылитель
ная игла
Неверно отрегулирован
фиксатор
–––––––––––––––––––
Двигатель не развивает
полной мощности;
увеличенный расход
топлива
Заново отрегулировать
положение фиксатора в
игле
54
Поплавок
Слишком высокий уровень
поплавка (свыше 16 мм)
Слишком низкий
уровень топлива в
поплавковой камере
карбюратора
Двигатель не заводится
или заводится с трудом;
перегрев двигателя;
двигатель не развивает
полной мощности; перебои
на холостом ходу;
увеличенный расход
топлива
Заменить поплавок
Слишком низкий уровень
поплавка (менее 15 мм)
Выплескивание топлива
из карбюратора
Двигатель не заводится
или заводится с трудом;
двигатель не развивает
полной мощности;
увеличенный расход
топлива
Отремонтировать или
заменить поплавок
Сломанный или поврежденный
поплавок
Выплескивание топлива
из карбюратора
Двигатель не заводится
или заводится с трудом;
двигатель не развивает
полной мощности;
увеличенный расход
топлива
Заменить поплавок
Игольчатый
клапан
поплавка
Конус игольчатого клапана
поврежден или изношен
Выплескивание топлива
из карбюратора
Двигатель не заводится
или заводится с трудом;
двигатель не развивает
полной мощности;
увеличенный расход
топлива
Заменить игольчатый
клапан поплавка
Основной
дозатор
Слишком большой диаметр
струи
–––––––––––––––––––
Увеличенный расход
топлива
Заменить основной жиклер
Основной
дозатор
холостого
хода
Засорение жиклера
–––––––––––––––––––
Двигатель не заводится
или заводится с трудом;
перебои на холостом ходу;
Заменить жиклер
Слишком большой диаметр
жиклера
–––––––––––––––––––
увеличенный расход
топлива
Заменить жиклер
55
Дозатор
воздуха
Засорение воздушного жиклера
–––––––––––––––––––
Двигатель не заводится
или заводится с трудом;
двигатель не развивает
полной мощности; перебои
на холостом ходу;
Прочистить воздушный
жиклер
3.5 Ремонт впускной и выпускной системы
3.5.1 Разборка/монтаж, проверка и ремонт воздушного фильтра

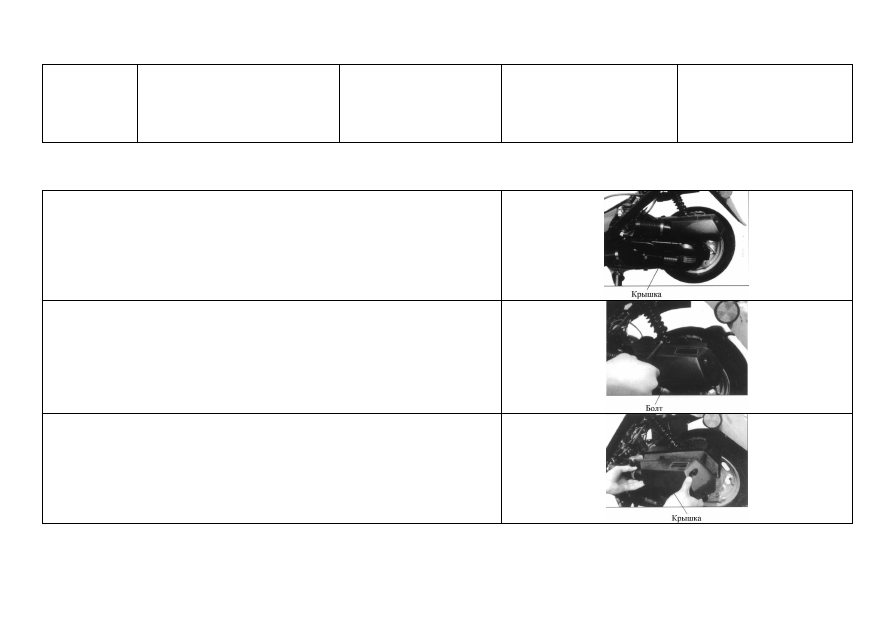

Проверить на повреждение корпус воздушного фильтра
Выкрутить болт крышки воздушного фильтра
Снять крышку воздушного фильтра, проверить на износ
56

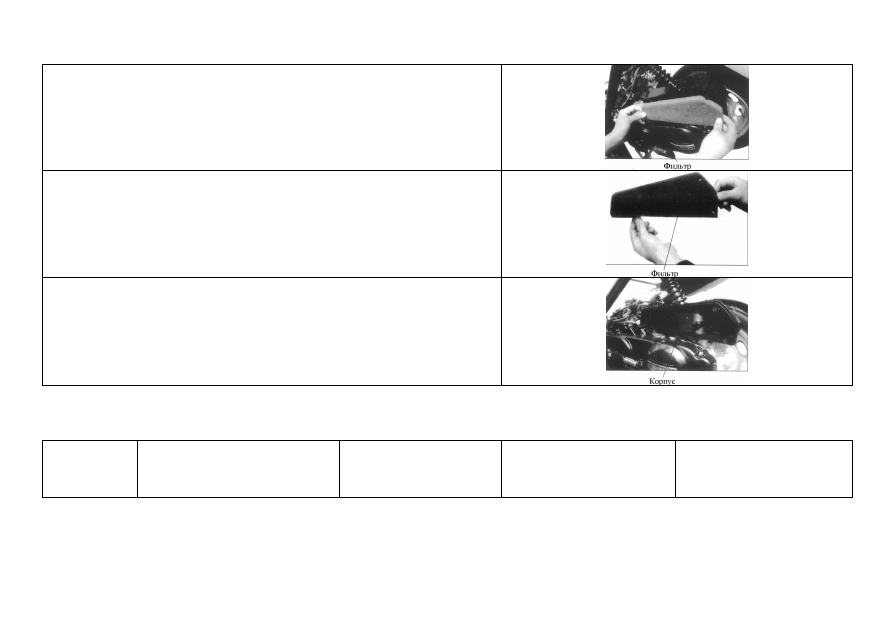

Вынуть воздушный фильтр, проверить на повреждение или засорение
Очистить фильтр от грязи
Очистить корпус воздушного фильтра от грязи
3.5.1.1 Виды повреждения, признаки неисправности и способы ремонта воздушного фильтра
Таблица 3-8 Ремонт воздушного фильтра
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
57
Воздушный
фильтр
Сильное загрязнение
фильтрующего элемента
–––––––––––––––––––
Двигатель заводится с
трудом; двигатель не
развивает полной
мощности; перебои на
холостом ходу;
увеличенный расход
топлива; густой черный
дым из глушителя
Очистить фильтрующий
элемент
Разрушенный или
потрескавшийся фильтрующий
элемент
–––––––––––––––––––
Слишком сильный шум
при засасывании воздуха
Заменить фильтрующий
элемент
3.5.2 Разборка/монтаж, проверка и ремонт выхлопной системы

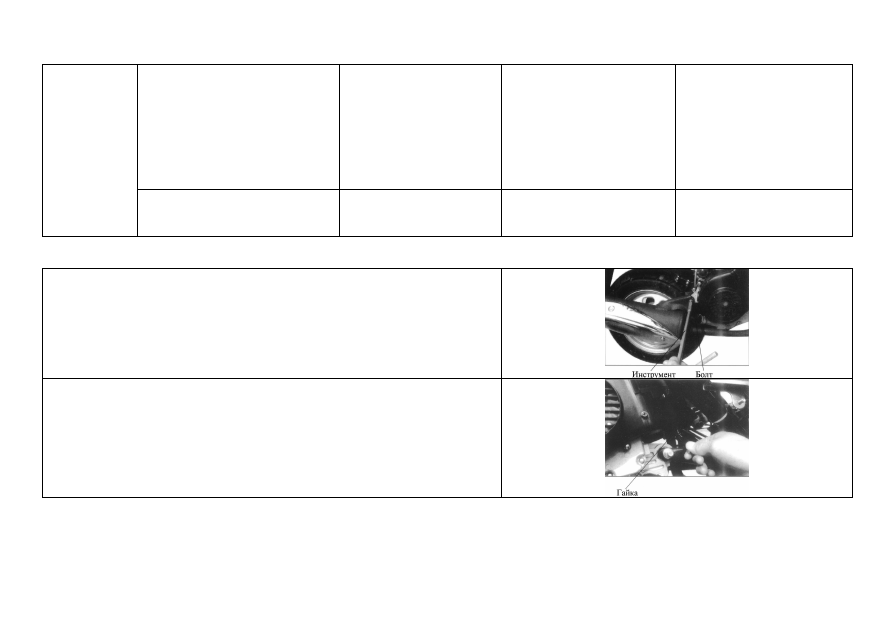

Открутить болт крепления глушителя, проверить резьбу болта на износ
Открутить гайку крепления глушителя, проверить на износ
58

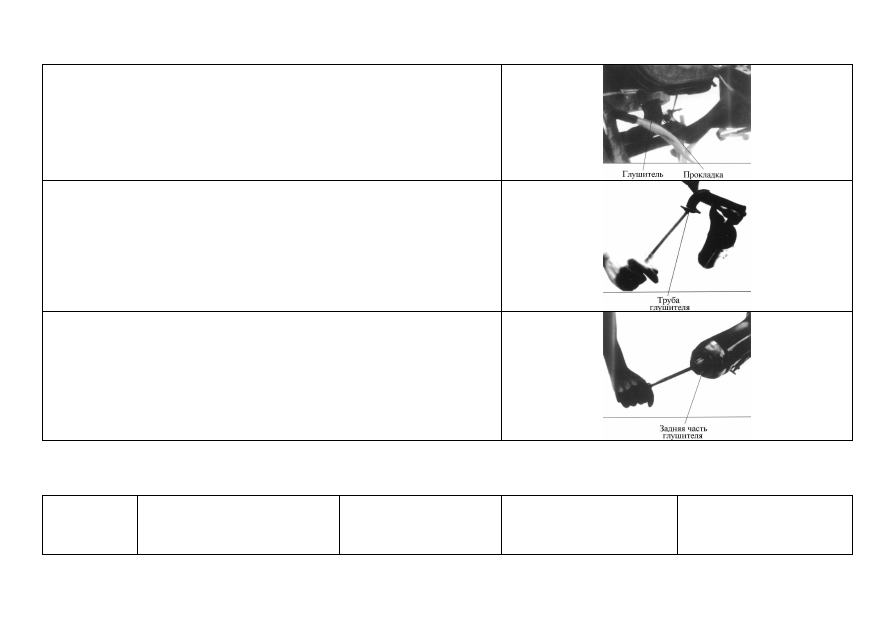

Снять глушитель, проверить на повреждение прокладку
Проверить трубу глушителя на наличие нагара, очистить нагар
Проверить заднюю часть глушителя на нагар, очистить нагар
3.5.2.1 Виды повреждения, признаки неисправности и способы ремонта глушителя
Таблица 3-9 Ремонт глушителя
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
59
Прокладка
трубы
глушителя
Повреждение прокладки
Негерметичность
глушителя
Слишком сильный шум
двигателя
Заменить прокладку
глушителя
Глушитель
Повреждение корпуса
глушителя
Повреждение корпуса
глушителя
Слишком сильный шум
двигателя
Заменить глушитель
3.6 Ремонт системы смазки
3.6.1 Разборка/монтаж, проверка и ремонт системы смазки

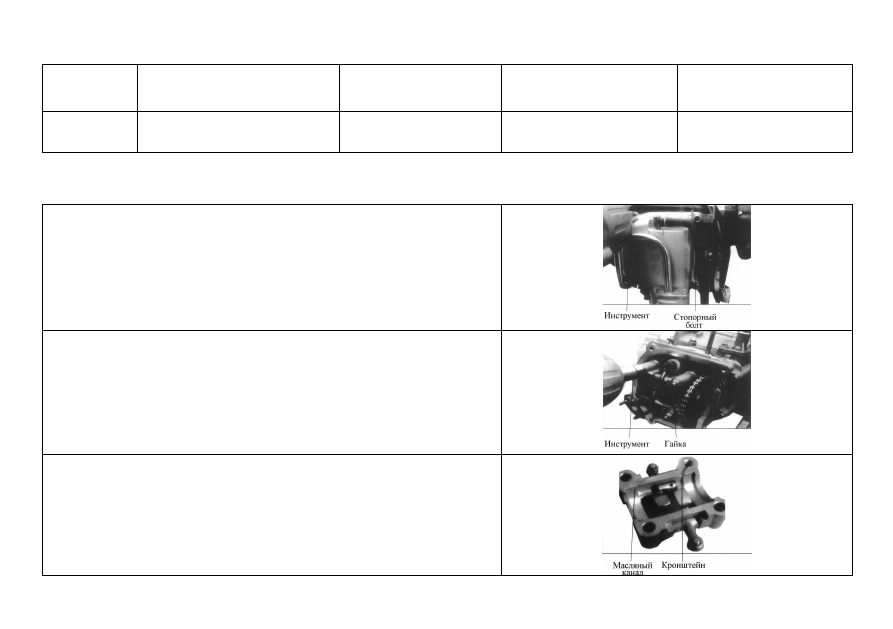

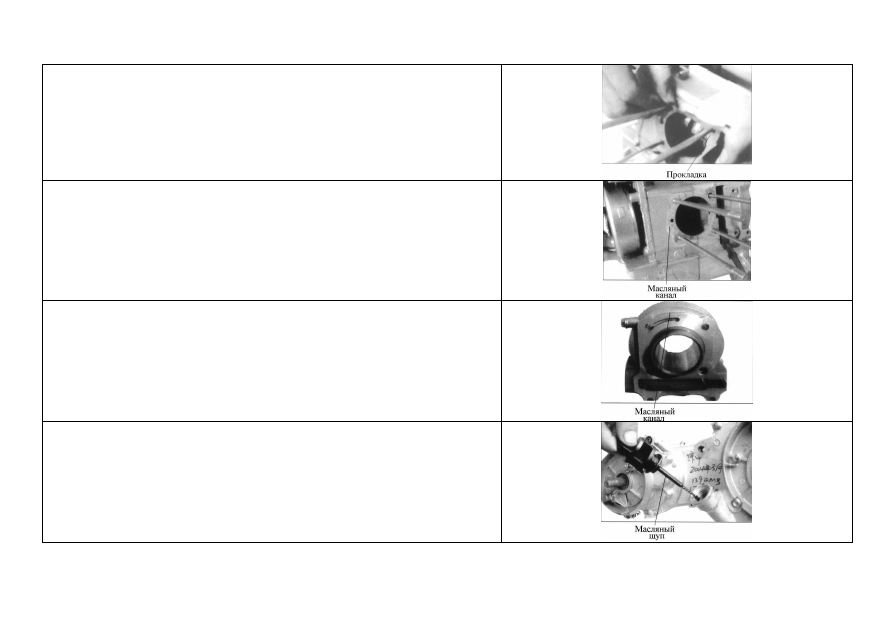

Снять крышку головки цилиндра
Открутить гайки крепления головки цилиндра
Снять коромысло и кронштейн коромысла
