Скутер «Zongshen» ZS50QT-4. Руководство - часть 7
37
Задиры или царапины на
поверхности юбки поршня
Задиры или царапины на
поверхности юбки
поршня
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности. Из
выхлопной трубы идет
густой сине-белый дым
Заменить поршень
Изношен поршень
Чрезмерный зазор
между поршнем и
цилиндром
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности. Из
выхлопной трубы идет
густой сине-белый дым
Заменить поршень
Изношена канавка поршневого
кольца
Чрезмерный зазор
между канавкой кольца
и поршневым кольцом
Из выхлопной трубы идет
густой сине-белый дым
Заменить поршень
Изношено отверстие под
поршневой палец
Чрезмерный зазор
между поршневым
кольцом и отверстием
Звуки ударов поршневого
пальца и поршня
Заменить поршень
Шейка
коленвала
Изношена шейка коленвала
Радиальный и осевой
зазор нижней головки
шатуна слишком велик
Звуки ударов подшипника
нижней головки, звуки
ударов в цилиндре
Заменить коленвал
Подшипник
Изношен игольчатый
подшипник нижней головки
Радиальный и осевой
зазор нижней головки
шатуна слишком велик
Звуки ударов подшипника
нижней головки, звуки
ударов в цилиндре
Заменить подшипник
Изношен или поврежден
подшипник коленвала
–––––––––––––––––––
Ненормальный звук в
подшипниковой передаче
коленвала
Заменить подшипник
коленвала
Набор
поршневых
колец
Разрыв поршневого кольца
Разрыв поршневого
кольца
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности. Из
выхлопной трубы идет
густой сине-белый дым
Заменить поршневые
кольца
38
Износ поршневых колец
Зазор между гильзой и
поршневыми кольцами
слишком велик
Повышенный расход масла
Заменить поршневые
кольца
Недостаточная гибкость
поршневого кольца
Невозможно закрепить
поршневое кольцо и
цилиндр должным
образом
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности. Из
выхлопной трубы идет
густой сине-белый дым
Заменить поршневые
кольца
Неверная установка
Зазор поршневого
кольца не имеет
положения «в разбежку»
Из выхлопной трубы идет
густой сине-белый дым
Переустановить
поршневые кольца
Шатун
Износ отверстия верхней
головки шатуна
Большой зазор между
отверстием верхней
головки шатуна и
поршневым пальцем
Звуки ударов поршневого
пальца и шатуна
Заменить шатун
Шатун деформирован
Шатун деформирован
Звуки ударов в цилиндре
Заменить шатун
Распредели-
тельная
звездочка
Износ или повреждение
зубчатого колеса
–––––––––––––––––––
Ненормальные звуки во
время работы двигателя
Заменить
распределительную
звездочку
3.3 Ремонт механизма распределения
3.3.1 Разборка/монтаж. Проверка и ремонт распределительного механизма

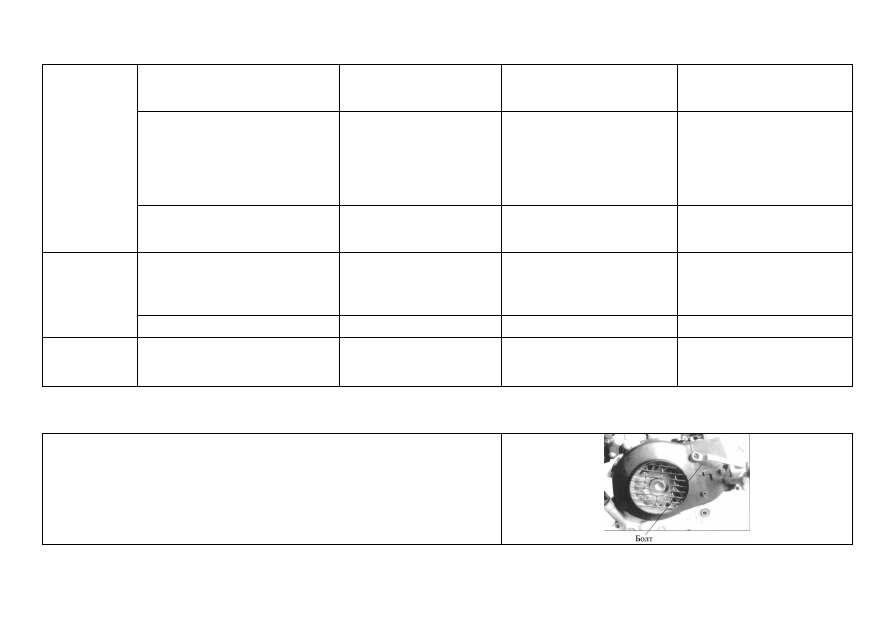

Выкрутить болт крышки магнето
39

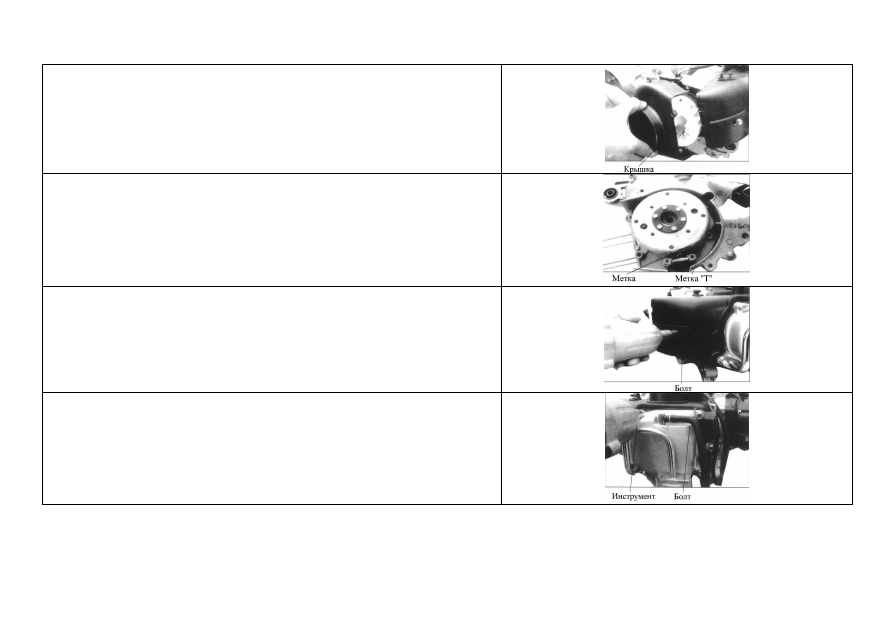

Снять крышку магнето
Повернуть магнето, совместить метку «Т» с меткой на картере
Выкрутить болты крышки цилиндра, проверить состояние резьбы болтов
Выкрутить болты на крышке головки цилиндра
40

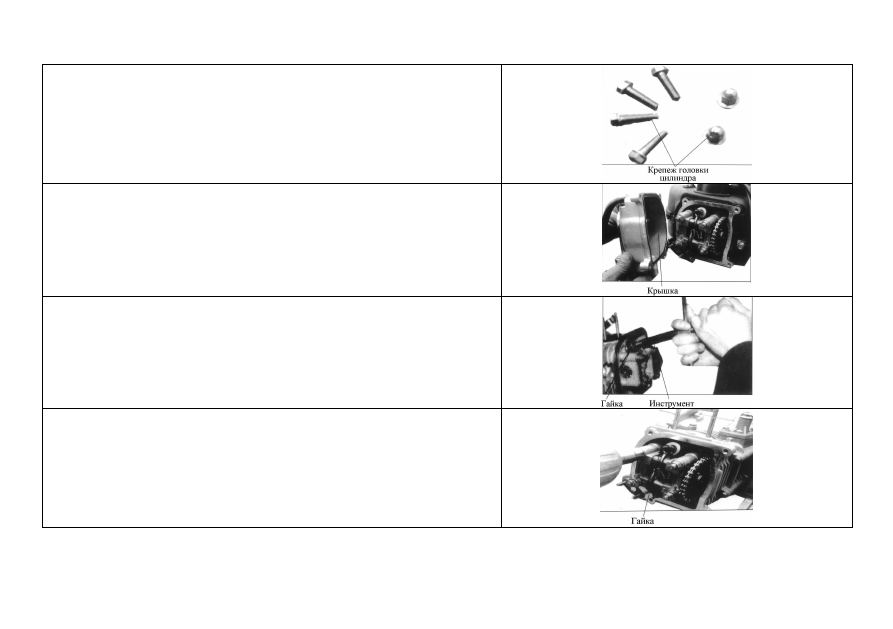

Проверить на износ и повреждение крепеж головки цилиндра
Снять крышку головки цилиндра, заменить уплотнительную прокладку
Проверить зазор клапана, отрегулировать до значения 0,05-0,06 мм
Выкрутить гайки крепления головки цилиндра
41

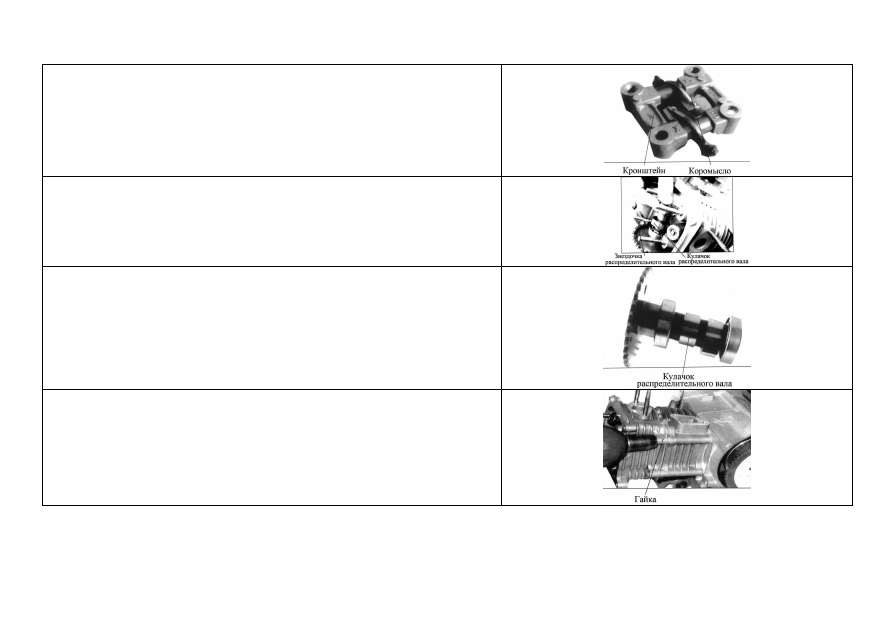

Вынуть кронштейн коромысла и коромысло
Снять цепь со звездочки распределительного вала
Демонтировать распределительный вал
Открутить гайки головки цилиндра
42

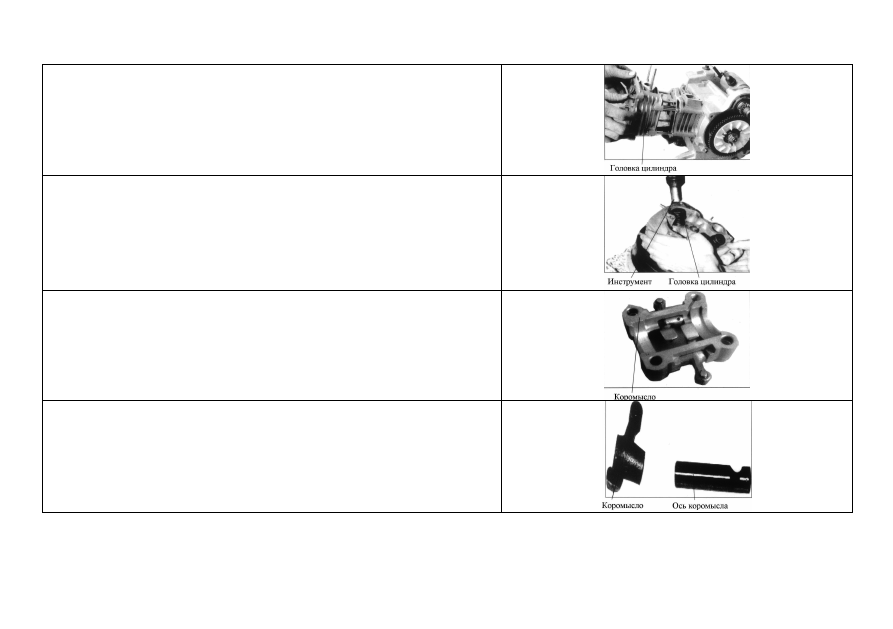

Снять головку цилиндра
Снять выпускной и впускной клапан головки цилиндра
Проверить на износ коромысло
Проверить на износ и повреждение сопрягаемые поверхности и зазор между
отверстием коромысла и осью коромысла
43

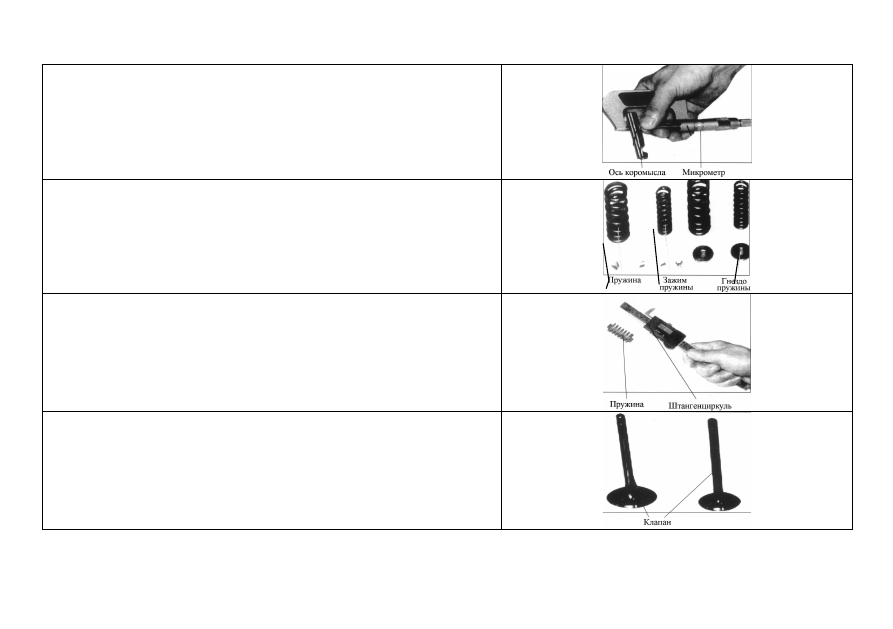

Измерить наружный диаметр оси коромысла
Проверить на износ или повреждение стопорный зажим пружины
клапана.
Примечание: при монтаже направить тупой конец пружины клапана вниз
Измерить длину пружины клапана, проверить на износ и повреждение.
Примечание: при монтаже направить тупой конец пружины клапана вниз
Проверить юбку клапана на наличие нагара
44

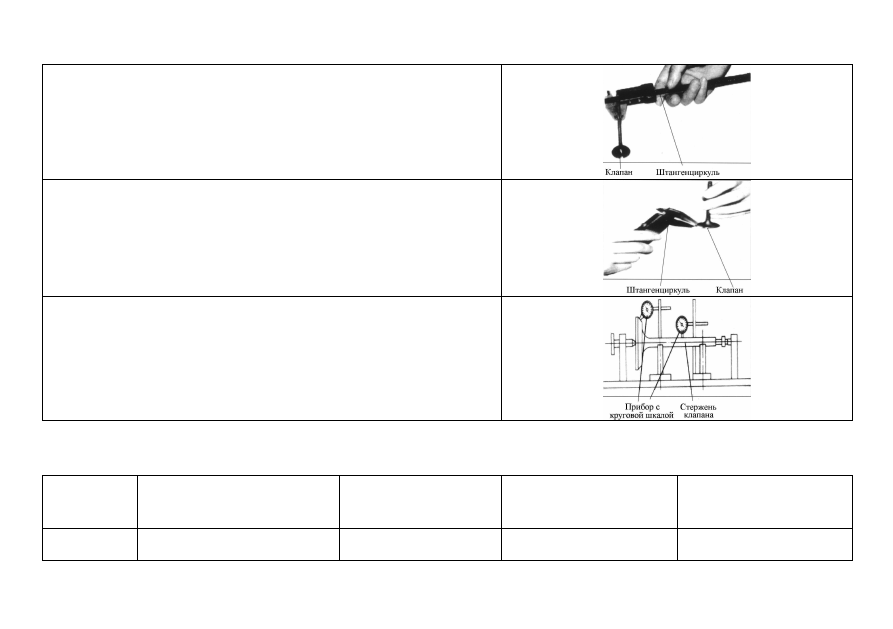

Измерить внешний диаметр стержня клапана, проверить на износ и
повреждение
Измерить ширину контакта клапана
Проверить на деформацию стержень клапана, проверить прибором с
круговой шкалой
3.3.1.1 Виды повреждения, признаки неисправности и способы ремонта распределительного механизма
Таблица 3-5 Ремонт распределительного механизма
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
Манжета
клапана
Износ или повреждение кромки
манжеты клапана
–––––––––––––––––––
Из выхлопной трубы идет
сине-белый дым
Заменить весь комплект
манжет клапана
