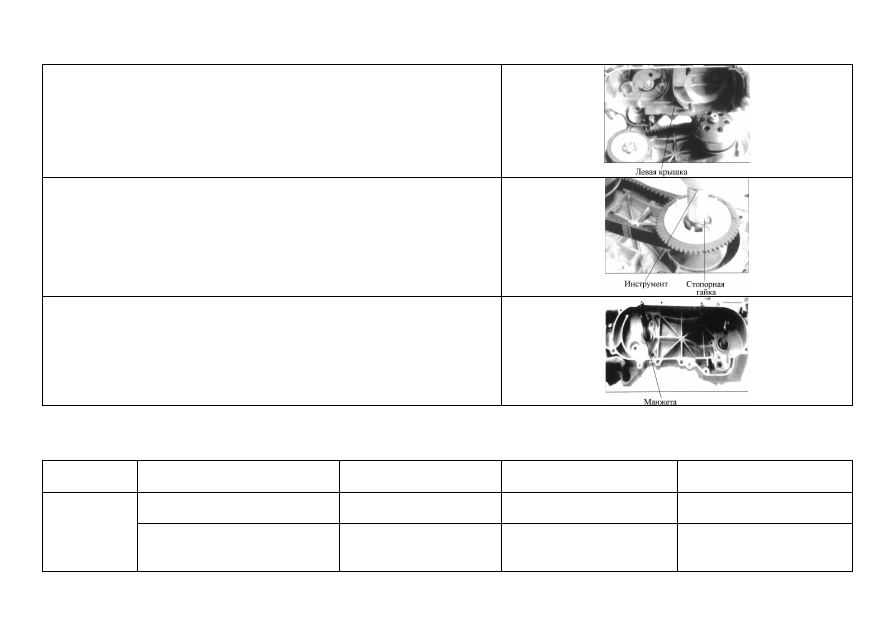

Проверить на трещины или повреждения левую крышку картера
Выкрутить стопорную гайку ведущего и ведомого шкивов центробежного
вариатора
Снять ведущий и ведомый шкивы центробежного вариатора и приводной
ремень. Проверить на повреждение манжету правой половины картера
3.1.3.1 Виды повреждений, признаки неисправности и способы ремонта картера
Таблица 3-3 Ремонт картера
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
Картер
Трещина в картере
–––––––––––––––––––
Утечка масла из картера
Отремонтировать или
заменить картер
Изношена прокладка картера
–––––––––––––––––––
Утечка масла из стыка
правой и левой половины
картера
Заменить прокладку
30
Резьбовое отверстие пробки
слива масла изношено
–––––––––––––––––––
Утечка масла из
резьбового отверстия
пробки
Отремонтировать или
заменить картер
Резьбовые отверстия для болта
цилиндра изношены
Стопорная гайка головки
цилиндров не
закручивается до упора,
что приводит к утечке
воздуха
(негерметичности)
между головкой
цилиндра и цилиндром
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности.
Перебои на холостом ходу.
Отремонтировать
резьбовое отверстие или
заменить картер
Сломан болт цилиндра
Так же, как в случае с
предыдущим
Так же, как в случае с
предыдущим
Заменить болт цилиндра
Повреждена манжета или ее
кромка
Утечка масла
Утечка масла из-под
манжеты
Заменить манжету
Крышка
правой
половины
картера
Крышка правой половины
картера изношена или имеет
трещины
–––––––––––––––––––
Утечка масла из-под
крышки корпуса
Заменить или
отремонтировать крышку
корпуса
Повреждена прокладка правой
половины картера
–––––––––––––––––––
Утечка масла между
крышкой корпуса и
корпусом
Заменить прокладку
Крышка
левой
половины
картера
Крышка левой половины
картера изношена или имеет
трещины
–––––––––––––––––––
Утечка масла из-под
крышки корпуса
Заменить или
отремонтировать крышку
корпуса
Повреждена прокладка левой
половины картера
–––––––––––––––––––
Утечка масла между
крышкой корпуса и
корпусом
Заменить прокладку
31
3.2 Ремонт механизма коленвала и шатуна
3.2.1 Съем/монтаж. Проверка и ремонт механизма шатуна

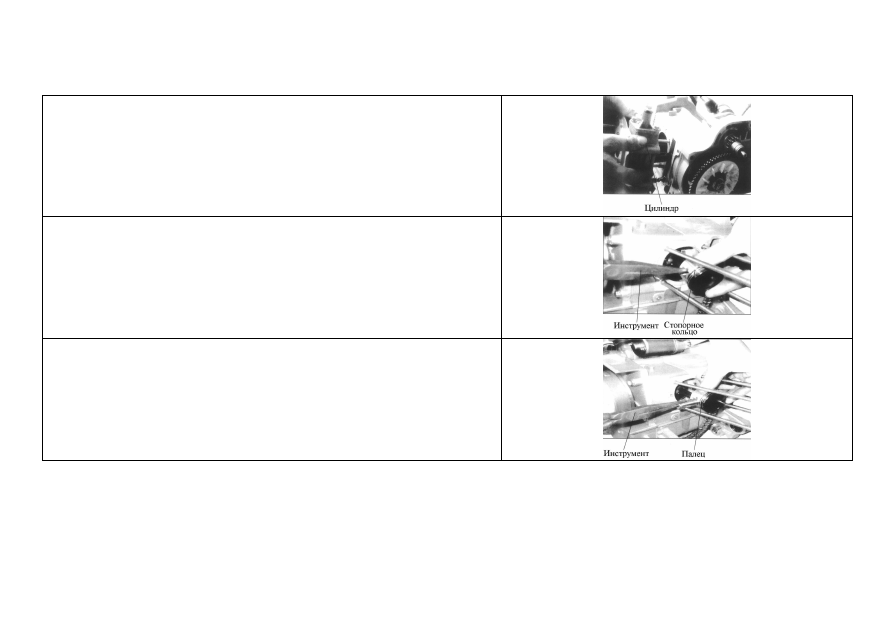

Снять цилиндр, заменить прокладку
Снять стопорное кольцо поршневого пальца, проверить на упругость
Снять поршневой палец, проверить на повреждение
32

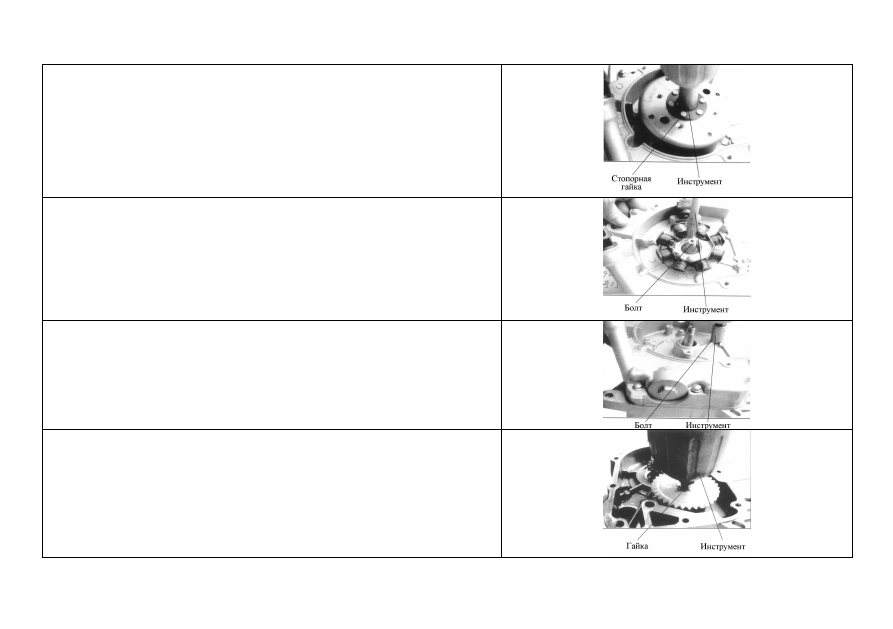

Открутить стопорную гайку магнето
Открутить болт катушки магнето и болт катушки датчика
Выкрутить болты крепления крышки правой половины картера
Открутить стопорную гайку зубчатого колеса масляного насоса, снять
зубчатое колесо масляного насоса
33

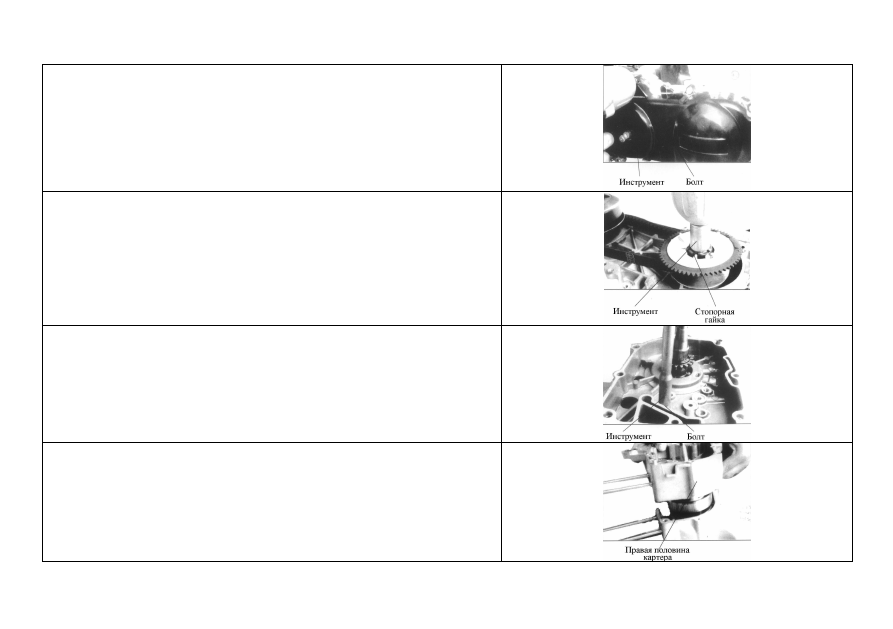

Выкрутить болты крепления крышки вариатора
Выкрутить стопорную гайку ведущего и ведомого центробежного
вариатора
Выкрутить болт картера
Снять правый картер, заменить прокладку
34

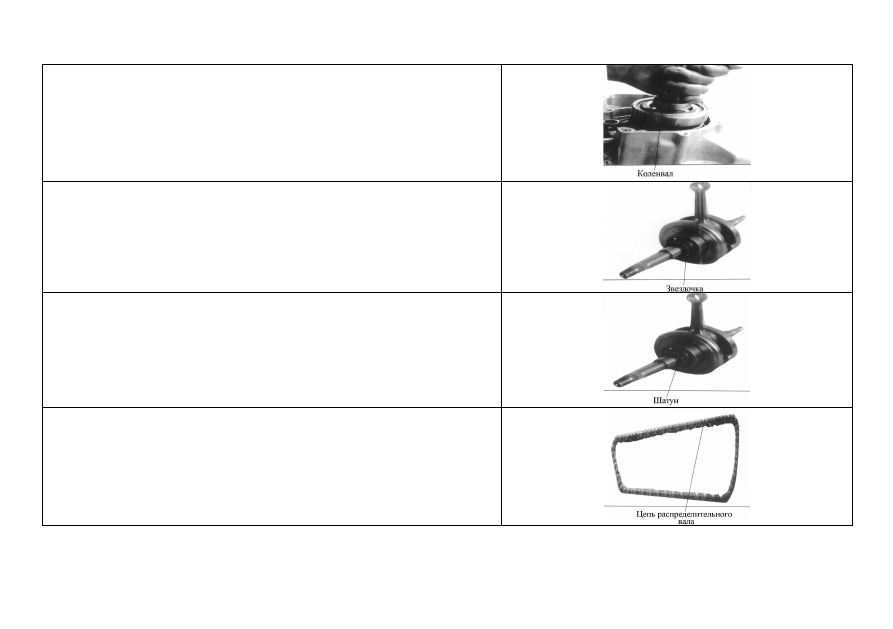

Снять коленвал
Проверить на повреждение подшипник коленвала, а приводную звездочку
цепи распределительного вала – на износ
Проверить шатун на трещины
Снять цепь распределительного вала, проверить ее на износ и повреждения
35

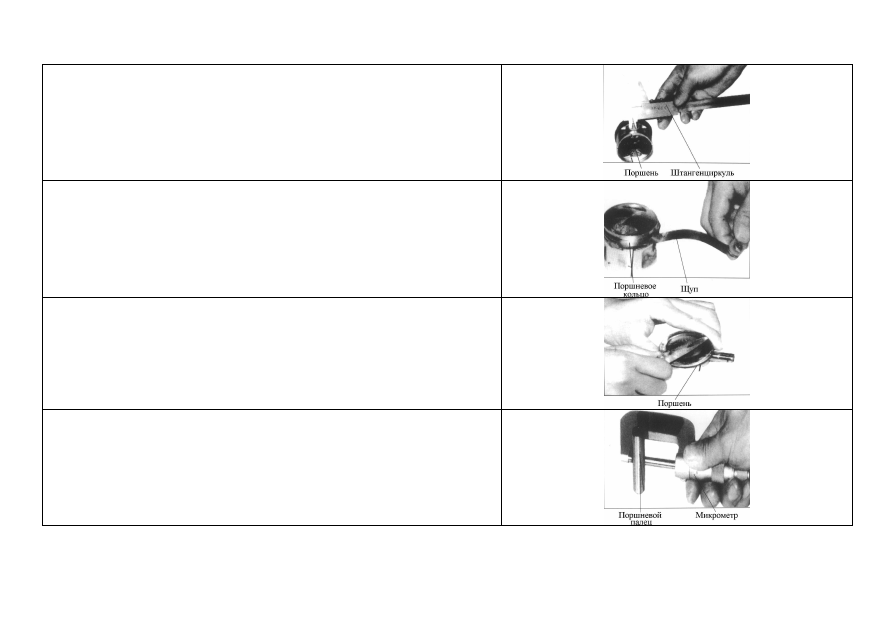

Измерить внутренний диаметр отверстия под поршневой палец
Проверить, не слишком ли велик зазор между поршневым кольцом и
канавкой поршневого кольца
Очистить поршень от нагара
Измерить диаметр поршневого пальца, проверить на износ
36
Измерить диаметр юбки поршня, проверить на трещины

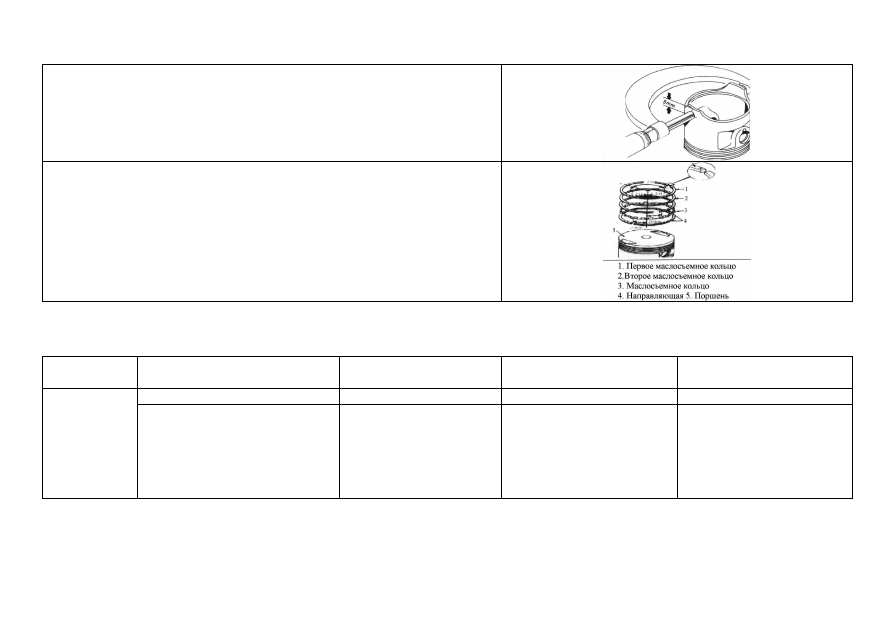

Установка поршневых колец показана на рисунке
3.2.1.1 Виды повреждения, признаки неисправности и способы ремонта механизма шатуна
Таблица 3-4 Ремонт механизма шатуна
Компонент
Вид повреждения (возможная
причина)
Признаки неисправности
компонента
Признаки неисправности
скутера
Способ устранения
Поршень
Нагар на верху поршня
–––––––––––––––––––
Перегрев двигателя
Очистить нагар
Нагар в канавке кольца
Залипание кольца в
канавке
Двигатель не заводится
или заводится с трудом.
Двигатель не развивает
полной мощности. Из
выхлопной трубы идет
густой сине-белый дым
Очистить нагар
