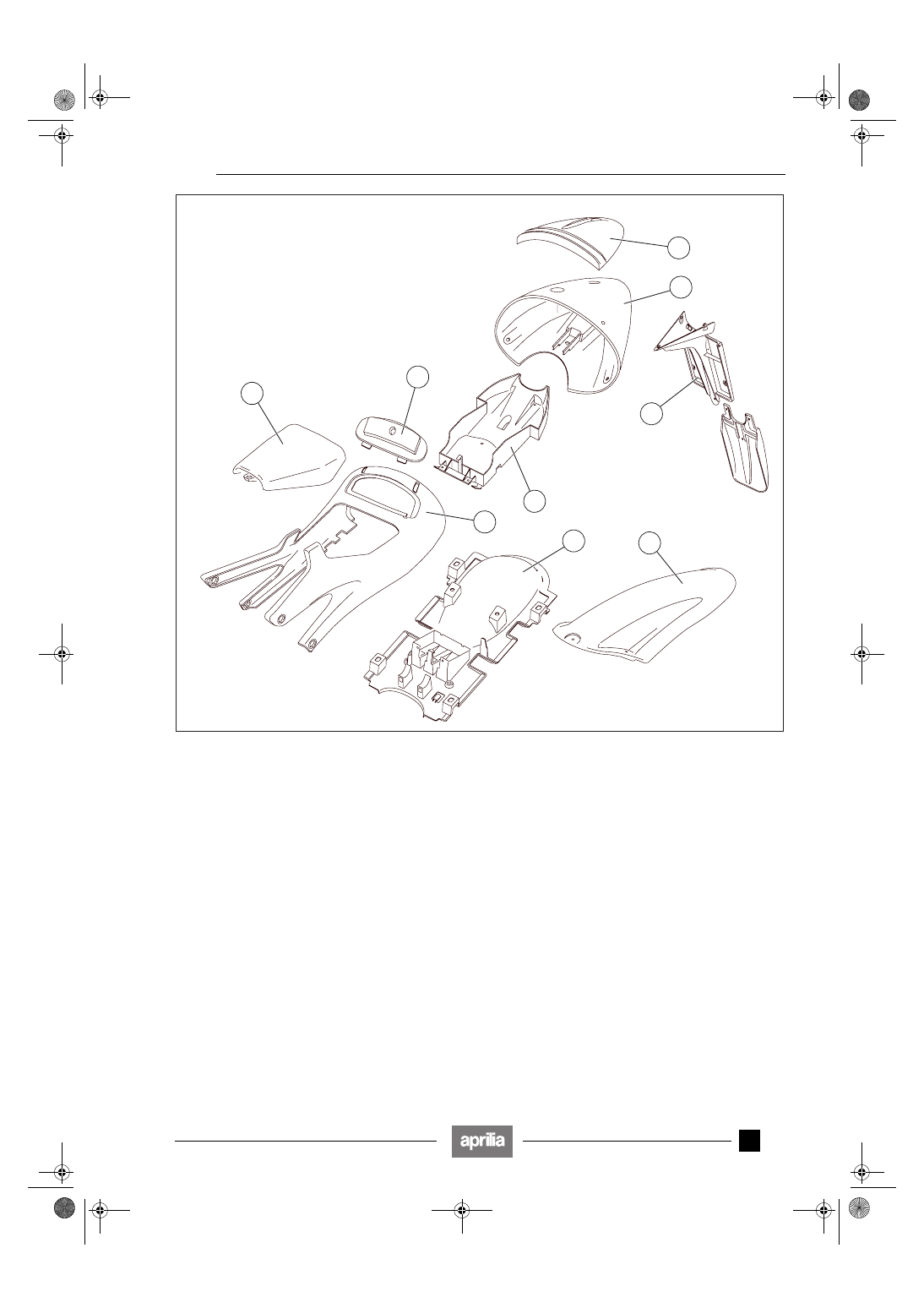

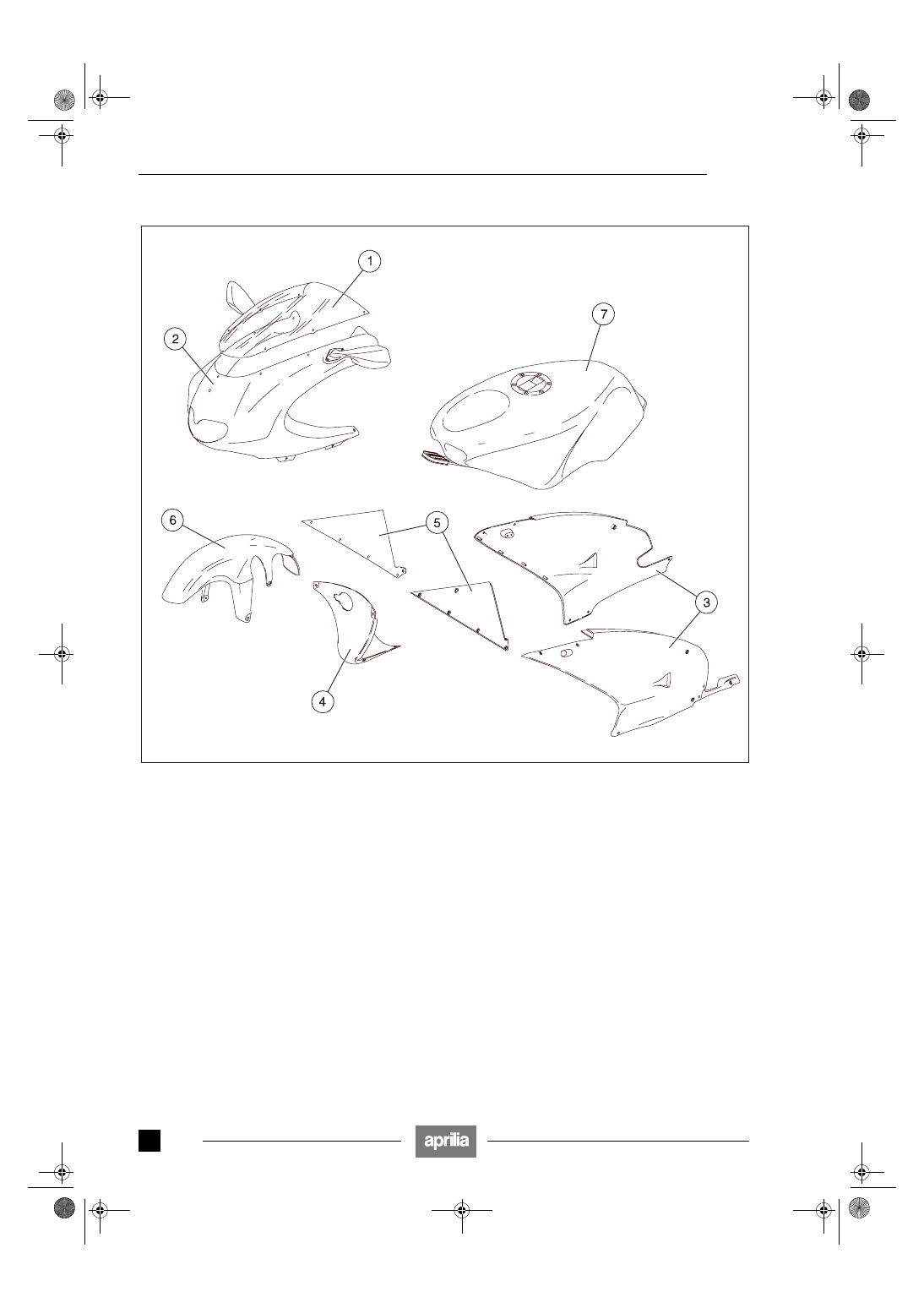

Aprilia RS 250. Manual - part 36
9
- 91
,03,$172 (/(775,&2 ,167$/$&,21 (/(&75,&$ (/(&75,&$/ 6<67(0
RS 250
/(*(1'$ 6&+(0$ (/(775,&2
56
1) Generatore
2) CDI
3) Bobina cilindro anteriore
4) Bobina cilindro posteriore
5) Candele
6) Termistore temperatura liquido
refrigerante
7) Centralina elettronica di controllo
8) Solenoide del massimo 1
9) Solenoide del minimo
10) Solenoide del massimo 2
11) Motorino RAVE
12) Sensore acceleratore
13) Regolatore di tensione
14) Interruttore cambio in folle
15) Interruttore cavalletto laterale
16) Fusibili
17) Batteria
18) Fanale anteriore
19) Cruscotto
20) Fanale posteriore
21) Intermittenza
22) Indicatore di direzione posteriore
destro
23) Indicatore di direzione posteriore
sinistro
24) Avvisatore acustico
25) Devioluci destro
26) Devioluci sinistro
27) Sensore riserva olio miscelatore
28) Interruttore stop anteriore
29) Interruttore stop posteriore
30) Interruttore d’accensione
32) Display multifunzione (lato destro)
33) Connettore CHECK motorino RAVE
34) Lampada di posizione anteriore
35) Lampada abbagliante
36) Lampada anabbagliante
37) Indicatore di direzione anteriore destro
38) Indicatore di direzione anteriore
sinistro
39) Contagiri
40) Sensore velocità
41) Spia LED riserva olio miscelatore
42) Spia cavalletto laterale abbassato
43) Lampade illuminazione cruscotto
44) Display multifunzione (lato sinistro)
45) Spia luci abbaglianti
46) Spia cambio in folle
47) Spia indicatori di direzione
48) Pick up cilindro anteriore
49) Pick up cilindro posteriore
50) Connettori multipli
51) Spia LED fuorigiri
52) Relè luci
53) Spia accensione luci
54) Predisposizione per antifurto
COLORE DEI CAVI
Ar
arancio
Az
azzurro
B
blu
Bi
bianco
G
giallo
Gr
grigio
M
marrone
N
nero
R
rosso
V
verde
Vi
viola
/(<(1'$ (648(0$ (/(&75,&2
56
1) Generador
2) CDI
3) Bobina cilindro delantero
4) Bobina cilindro trasero
5) Bujías
6) Termistor temperatura líquido
refrigerante
7) Centralita electrónica de control
8) Solenoide del máximo 1
9) Solenoide del mínimo
10) Solenoide del máximo 2
11) Motor RAVE
12) Sensor acelerador
13) Regulador de tensión
14) Interruptor cambio en punto muerto
15) Interruptor caballete lateral
16) Fusibles
17) Batería
18) Faro delantero
19) Salpicadero
20) Faro trasero
21) Intermitencia
22) Indicador de dirección trasero derecho
23) Indicador de dirección trasero izquierdo
24) Bocina
25) Desviador luces derecho
26) Desviador luces izquierdo
27) Sensor reserva aceite mezclador
28) Interruptor stop delantero
29) Interruptor stop trasero
30) Interruptor de encendido
32) Display multifunción (lado derecho)
33) Conector CHECK motor RAVE
34) Bombilla de posición delantera
35) Bombilla luz larga
36) Bombilla luz de cruce
37) Indicador de dirección delantero
derecho
38) Indicador de dirección delantero
izquierdo
39) Cuentarrevoluciones
40) Sensor velocidad
41) Luz testigo LED reserva aceite
mezclador
42) Luz testigo caballete lateral bajado
43) Bombillas alumbrado salpicadero
44) Display multifunción (lado izquierdo)
45) Luz indicadora luces largas
46) Luz testigo cambio en punto muerto
47) Luz testigo indicadores de dirección
48) Pick up cilindro delantero
49) Pick up cilindro trasero
50) Conectores múltiples
51) Luz testigo LED sobre-régimen
52) Relé luces
53) Luz testigo encendido luces
54) Preajuste para el montaje del
dispositivo antirrobo
COLORES DE LOS CABLES
Ar
naranja
Az
azul claro
B
azul marino
Bi
blanco
G
amarillo
Gr
gris
M
marrón
N
negro
R
rojo
V
verde
Vi
violeta
:,5,1* ',$*5$0 .(<
56
1) Generator
2) CDI
3) Front cylinder ignition coil
4) Rear cylinder ignition coil
5) Spark plugs
6) Coolant temperature thermistor
7) Control electronic unit
8) Max. 1 solenoid valve
9) Min. solenoid valve
10) Max. 2 solenoid valve
11) Rave motor
12) Accelerator sensor
13) Voltage regulator
14) Neutral switch
15) Side stand switch
16) Fuses
17) Battery
18) Headlight
19) Dashboard
20) Rear light
21) Blinking
22) Rear right direction indicator
23) Rear left direction indicator
24) Horn
25) Right dimmer switch
26) Left dimmer switch
27) 2 stroke oil reserve sensor
28) Front stoplight switch
29) Rear stoplight switch
30) Ignition switch
32) Multifunction display (right side)
33) RAVE motor CHECK connector
34) Front parking light
35) High beam bulb
36) Low beam bulb
37) Front right direction indicator
38) Front left direction indicator
39) Revolution counter
40) Speed sensor
41) 2 stroke oil reserve warning light LED
42) Side stand down warning light
43) Dashboard lights
44) Multifunction display (left side)
45) High beam warning light
46) Neutral warning light
47) Direction indicator warning light
48) Front cylinder pick-up
49) Rear cylinder pick-up
50) Multiple connectors
51) Red line warning light LED
52) Light relay
53) Lights on warning light
54) Anti-theft device installation point
CABLE COLOURS
Ar
Orange
Az
Light blue
B
Blue
Bl
White
G
Yellow
Gr
Grey
M
Brown
N
Black
R
Red
V
Green
Vi
Viole
