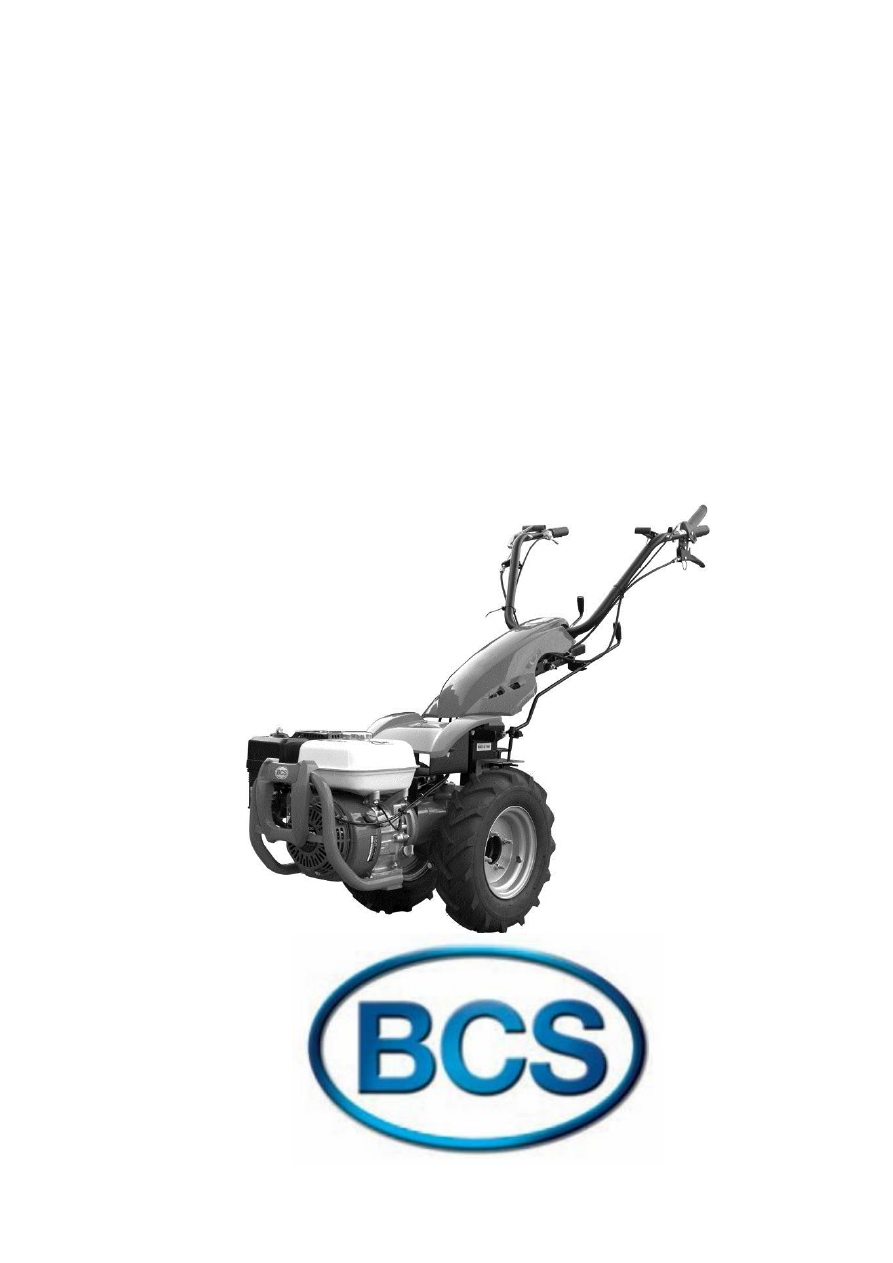

Мотоблоки BCS (Серия 700). Руководство - часть 1



Руководство по

эксплуатации.

Мотоблоки BCS

Серия 700

(Мотоблоки моделей 710

,720,730,740)





СОДЕРЖАНИЕ

Идентификация и маркировка……………………………………………………………….3

Предупреждения………………………………………………………………………………...4

Информация пользователя……………………………………………………………………5

Мотоблоки серии 700…………………………………………………………………………..6

Сборка машин…………………………………………………………………………………..6

Общая безопасность……………………………………………………………………………7

Контрольное описание…………………………………………………………………………8

Сборка оборудования…………………………………………………………………………11

ВОМ……………………………………………………………………………………………..14

Проверка машины перед пуском……………………………………………………………15

Смазка и техническое обслуживание……………………………………………………….17

Таблицы: колеса, двигатели, скорости…………………………………………………….19

Технические характеристики………………………………………………………………..20

Оборудование и комплектующие…………………………………………………………...22

Перечень небольших неполадок…………………………………………………………….34

Хранение………………………………………………………………………………………..35

Набор инструментов…………………………………………………………………………..35

Гарантийное обслуживание………………………………………………………………….36

Сертификаты и декларирование……………………………………………………………36

Расходные материалы………………………………………………………………………..37

Замена сцепления……………………………………………………………………………...38

Идентификация и маркировка.



Информация по идентификации и маркировке мотора:

Смотрите руководство, относящееся к мотору.

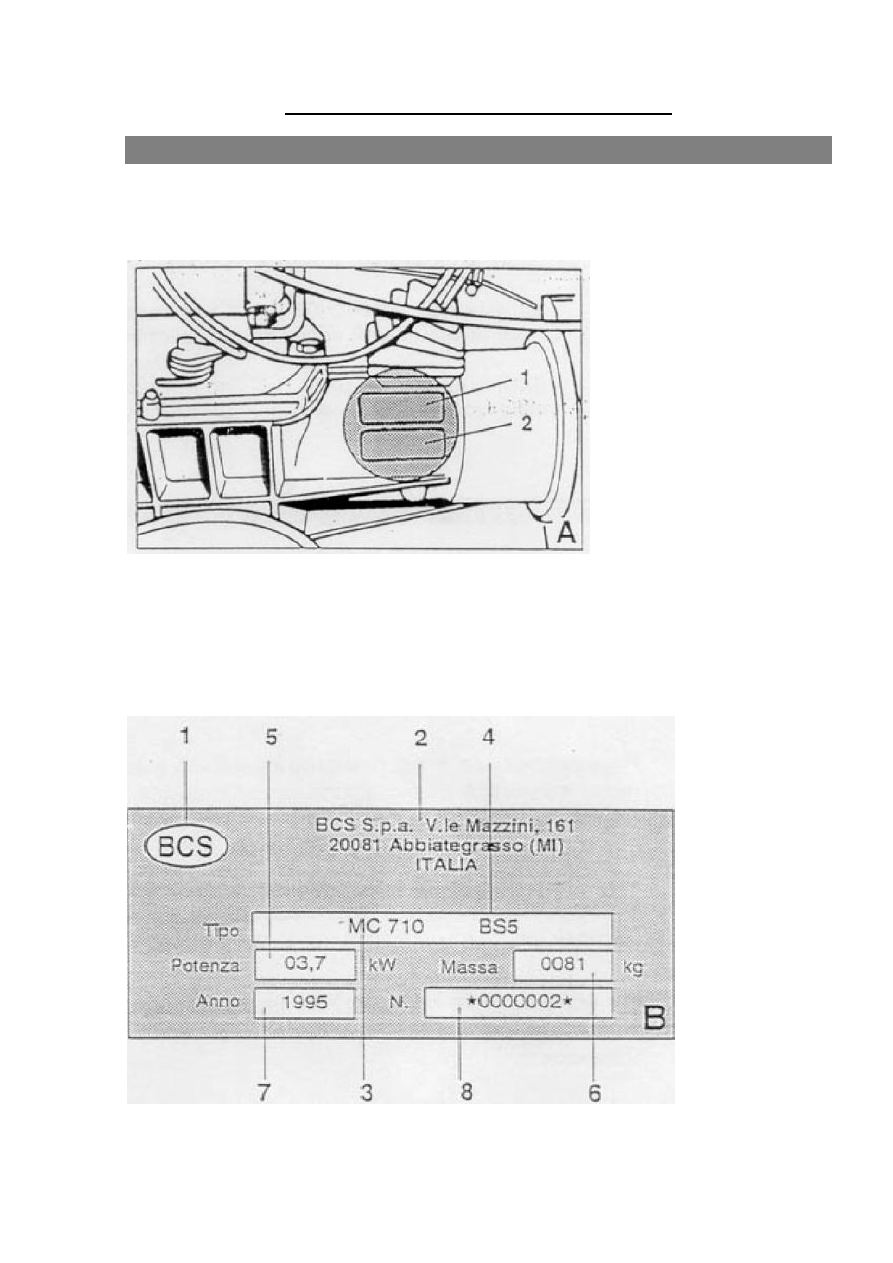

Маркировка машины (рис. А)



На  месте  1  отпечатано  имя  производителя  и  серийный  номер;  на  месте  2  напечатана
возможная полезная информация.

Идентификация машины

На каждую машину прикреплѐн идентификационный ярлык (рис. В)



1-марка; 2-производитель; 3-модель; 4-мотор; 5-мощность мотора; 6-вес

(см. ниже); 7-год изготовления; 8-серийный номер.

Примечание:

Вес  показанный  на  идентификационном  ярлыке  соответствует  весу

машины, оборудованной стандартными навесками, как указано в следующем списке:

MC 710 – с ротационным культиватором 46 см.

MC 720 – с ротационным культиватором 52 см.

MC 730 – с ротационным культиватором 66 см.

MC 740 – с ротационным культиватором 66 см.

Внимание: вес может не соответствовать указанному, если используется другое навесное
оборудование.



Условные обозначения

Изучите различные символы, которые вы встретите в данном руководстве:



  ВНИМАНИЕ  ОПАСНОСТЬ!  –

Это  означает,  что  пользователь

должен с большим вниманием выполнять те действия, которые описываются



ЗАПРЕЩЕНО, НЕ ДЕЛАТЬ –

Это означает, что оператор не должен

выполнять действия, помеченные данным символом.



ПРЕДУПРЕЖДЕНИЯ

BCS советует вам использовать машину исключительно для тех целей, для которых
она была спроектирована, и тщательно следовать указаниям и объяснениям данным
в руководстве.

Не  наклоняйте  и  не  переворачивайте  машину,  когда  в  баке  есть  топливо;

топливо  является  легко  воспламеняющейся  жидкостью  и  может  произойти
возгорание.

Не  монтируйте  оборудование,  отличающееся  от  того,  что  производит  BCS

S.p.a.  и  указанного  в  прилагаемом  руководстве,  если  это  не  дозволено  инженерами
BCS или Уполномоченными Дилерами.
