Моторная почвофреза Zirka IZ-105 и IZ-135

Инструкция по эксплуатации

-2-

Предисловие

Пожалуйста, внимательно прочтите эту инструкцию перед использованием моторной
почвофрезы . Настоящая инструкция является руководством для решения проблем при
запуске, эксплуатации и обслуживании моторной почвофрезы

По мере усовершенствования изделия содержание инструкции может изменяться.

Спасибо!!!

Вопросы, требующие особого внимания

• При запуске двигателя ручка переключения передач должна находиться в

нейтральном положении

• Будьте внимательны в процессе работы машины
• Проявляйте осторожность при использовании вращающихся ножей

• Используйте чистое топливо и смазку

• Выключайте сцепление до переключения передач

-3-

Содержание

Предисловие...............................................................................................................................2

Раздел 1. Общий вид и характеристики моторной почвофрезы ...............................................4

1. Основные характеристики ................................................................................................4
2. Общий вид..........................................................................................................................4

Раздел 2. Основные функции моторной почвофрезы ................................................................5

1.  Вспашка ..............................................................................................................................5
2.  Рытье канав ..........................................................................................................................
3.  Транспортировка на короткие расстояния......................................................................5
4.  Многофункциональная работа .........................................................................................5

Раздел 3. Эксплуатация моторной почвофрезы..........................................................................5

Часть 1. Первоначальная сборка ..............................................................................................5
Часть 2. Установка и регулировка троса.................................................................................6
Часть 3. Проверка и заправка ...................................................................................................8
Часть 4. Запуск.........................................................................................................................10
Часть 5. Эксплуатация.............................................................................................................10
Часть 7. Особые требования к эксплуатации моторной почвофрезы ................................12

Раздел 4. Техническое обслуживание........................................................................................12

1.  Период приработки .........................................................................................................13
2.  Техническое обслуживание моторной почвофрезы.....................................................13
3.Перечень работ, выполняемых при техническом обслуживании моторной почвофрезы14
4.  Длительное хранение моторной почвофрезы ...............................................................14

Раздел 5. Отладка моторной почвофрезы .................................................................................14

Часть 1. Отладка сетки конической зубчатой передачи ......................................................14
Часть 2. Отладка реверсного механизма и троса..................................................................16
Часть 3. Отладка троса сцепления .........................................................................................16
Часть 4. Отладка троса акселератора.....................................................................................16
Часть 5. Отладка положения ручки .......................................................................................17

Раздел 6. Поиск и устранение неисправностей моторной почвофрезы .................................17

Часть 1. Рекомендации по поиску и устранению неисправностей дизельного двигателя17
Часть 2. Устранение неисправностей сцепления .................................................................17
Часть 3. Устранение неисправностей трансмиссии .............................................................18
Часть 4. Устранение неисправностей ходовой .....................................................................19
Часть 5. Устранение других неисправностей .......................................................................20

Раздел 7. Подшипники, используемые в почвенной фрезе .....................................................21

-4-

Раздел 1. Общий вид и характеристики моторной почвофрезы

1. Основные характеристики

Наименование

Характеристики и параметры

Тип 1Z-105

1Z-135

Мощность 4,41

кВт (6 л.с.) /

3600 об/мин

6,6 кВт (9 л.с.) / 3600
об/мин

Вес (с вращающимся культиватором)

< 120 кг

< 135 кг

Размеры (длина, ширина, высота) 174смХ105смХ98см 180смХ135смХ110см
Расход топлива

≤ 0,47 л/час

≤ 0,9 л/час

Производительность Вращающийся

культиватор

0,533 – 0,999 га/час

0,666 – 0,133 га/час

Глубина обработки

Вращающийся
культиватор

8 - 30 см

8 – 30 см

Ширина обработки

Вращающийся
культиватор

75 - 105 см

75 – 135 см

Номинальная
нагрузка

250 кг 250

кг

Скорость

5 – 10 км/час

Транспортировка на
короткие
расстояния

Минимальный
поворот

30 см 30

см

Радиус разворота 50

см 50

см

Радиус разворота для узких полей и
откосов

30 см 30

см

Диаметр вращающегося ножа 30

см 35

см

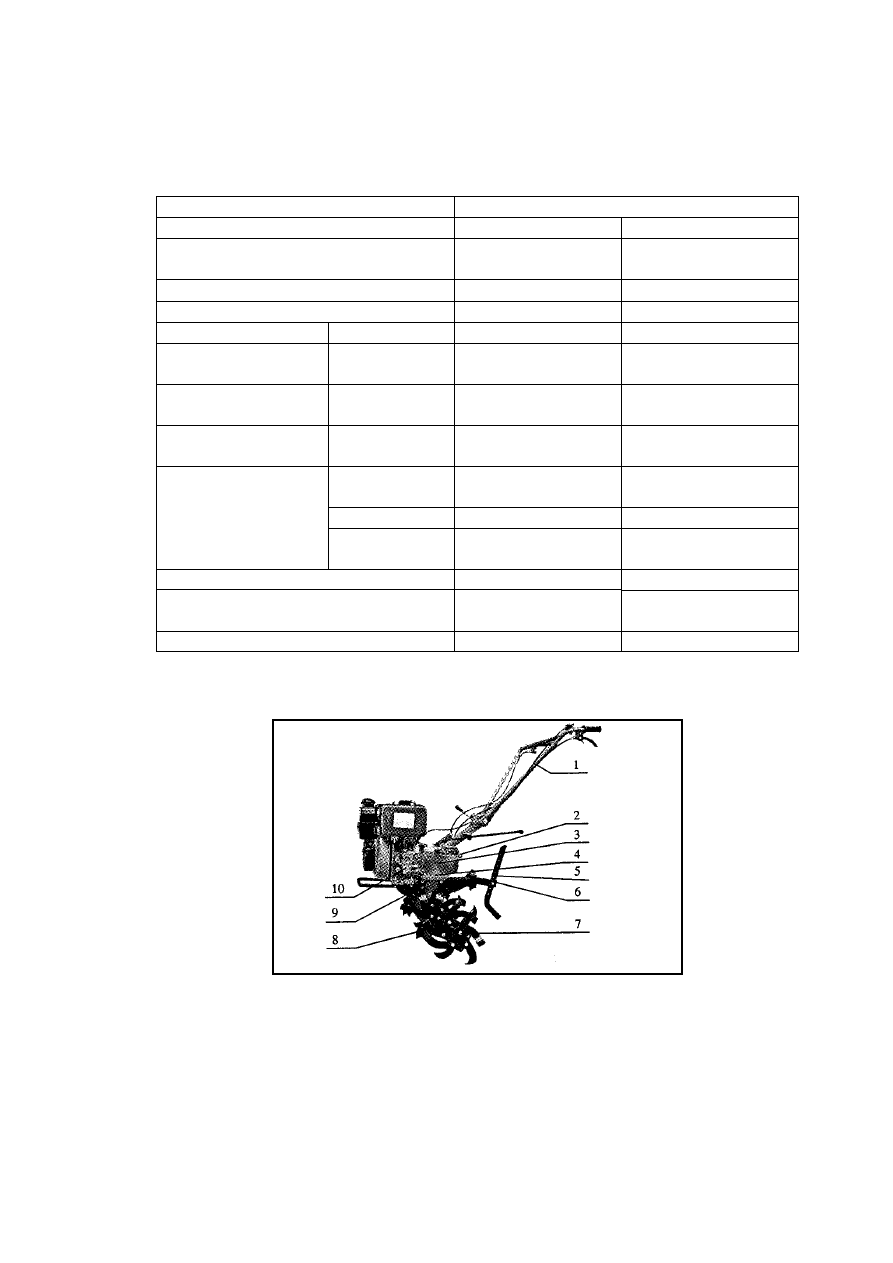

2. Общий вид

Рисунок 1

1. Ручка управления

6. Прицепное устройство

2. Защитная крышка

7. Вращающееся устройство

3. Коробка передач

8. Вращающийся нож.

4. Панель защиты

9. Выходная коробка

5. Винт регулировки скорости 10.

Дизельный двигатель
